Монтаж EFX
25
11. Присоедините кабель к соответствующему разъему
внутри основания EFX, как показано на следующей
иллюстрации и в таблице.
Важное замечание. Установите коаксиальный кабель с
помощью ключа с регулируемым крутящим моментом
и затяните до 0,9 Н•м (8 фунтов силы на дюйм). Если
такого ключа нет, установите коаксиальный кабель с
помощью обычного ключа, затянув винт до плотного
прилегания + ¼ оборота. Для затяжки внутренней
гайки можно использовать ключ.

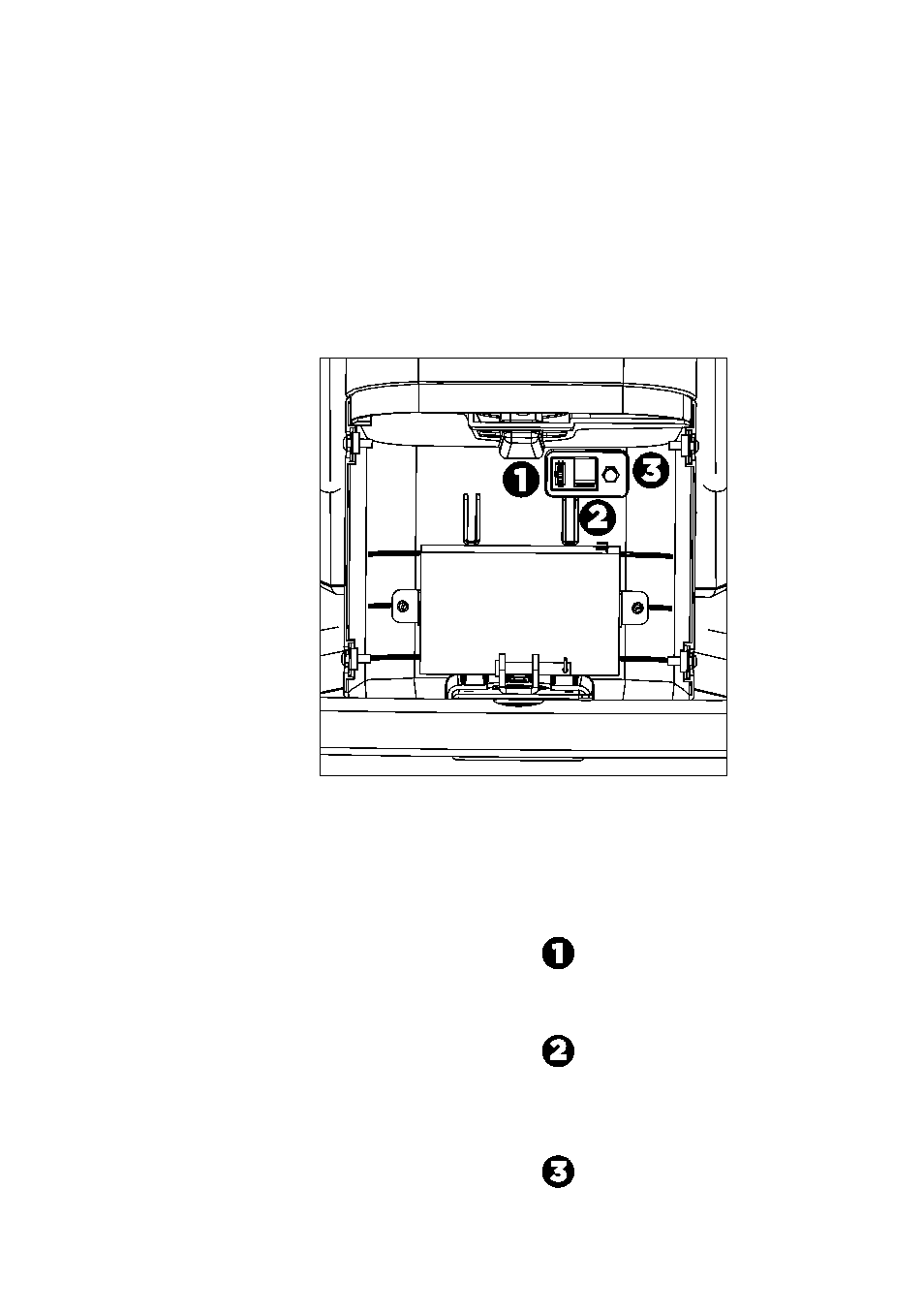

Рис. 6: Месторасположения разъемов кабелей внутри
основания EFX
Подключите ...
К ...
кабель электропитания
консоли (красно-черный,
отдельные провода)
разъему питания на кабельных
вводах
телевизионный кабель
(черный, круглый)
коаксиальному разъему на
кабельных вводах
кабель Ethernet (черный,
плоский)
восьмиконтактному
модульному разъему на
кабельных вводах
