Установка пульта управления
41
3. Подключите разъем кабеля к разъему кабеля тюнера
и надежно закрепите их с помощью двух
⁷ ₁₆
-дюймовых открытых гаечных ключей. Установите
оба разъема над верхним правым углом заднего
щитка.
4. С помощью пластиковых креплений привяжите
разъемы к верхней части заднего щитка. Протяните
концы крепления сквозь два небольших отверстия
рядом с правым верхним углом заднего щитка, а
затем оберните вокруг разъемов и надежно скрепите.
Отрежьте и удалите высовывающийся конец
крепления.

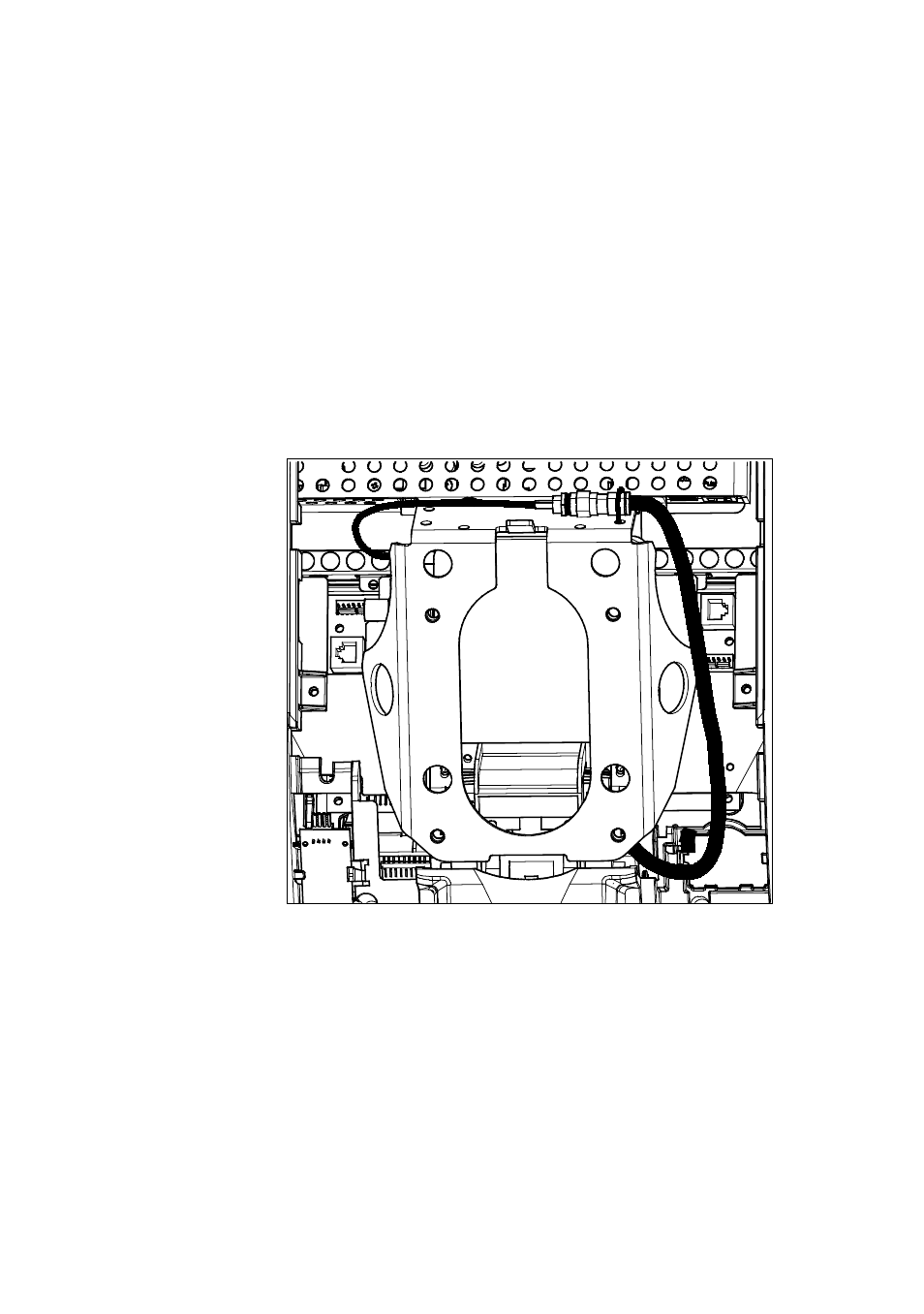

На иллюстрации ниже показано, как должен
располагаться установленный кабель.
Рис. 25: Подключение телевизионного кабеля
