24
Монтаж и техническое обслуживание тренажеров Elliptical Fitness Crosstrainers: EFX 883 / 833
4. Повторите инструкции п. 2–4 для присоединения
правой вертикальной опоры.
5. С помощью прямоугольного ³ ₁₆-дюймового торцевого
ключа выверните четыре ¹ ₄ x ³ ₄-дюймовых винта с
полукруглыми головками, удерживающих
пластиковый кожух центрального основания.
6. Снимите пленку с вершины левой вертикальной
опоры.
7. Протяните вниз один из кабелей, которые нужно
установить, через правую вертикальную опору, затем
вдоль внутренней части опоры и обратно через
центральную часть рамы. На иллюстрациях ниже
приведена схема прокладки кабеля.

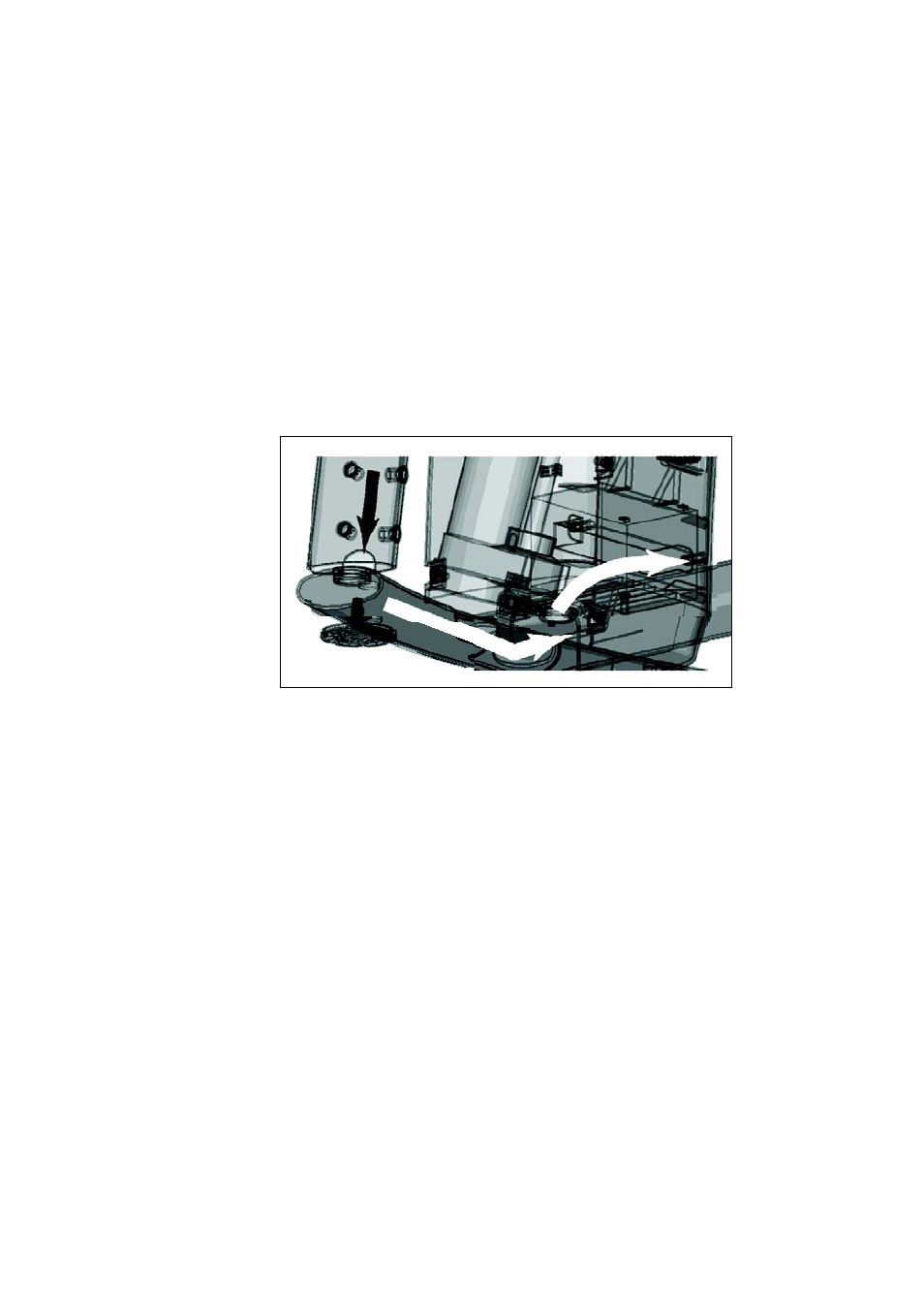

Рис. 5: EFX путь кабеля
8. Потяните за конец кабеля вверх через отверстие
сразу за двигателем подъемника, как показано на
предыдущей иллюстрации.
9. Расположите помеченный конец модульного
ответвителя разъема. Вставьте этот конец
ответвителя в квадратное отверстие панели разъемов.
10. Сдвиньте быстроразъемный вывод заземляющего
провода кабеля электропитания на вывод заземления
рамы оборудования.
