42
Монтаж и техническое обслуживание тренажеров Elliptical Fitness Crosstrainers: EFX 883 / 833
Подключение кабелей передачи данных Ethernet и основания
аппарата
Протяните оба кабеля — Ethernet и основания аппарата —
сквозь два небольших отверстия в правом верхнем углу
заднего щитка и подсоедините их к ближайшему
модульному разъему консоли. В виду вышеизложенного
необходимо проявлять осторожность при подключении
кабелей. Черный кабель Ethernet подключается к разъему,
расположенному прямо под перфорированной
металлической скобой в самой верхней части отверстия
консоли. Серый кабель передачи данных основания
аппарата подключается к разъему, расположенному
ниже, рядом с задним щитком.
Правильное положение обоих кабелей приведено на
иллюстрации ниже.
ВНИМАНИЕ! Если вы подключите кабель передачи данных
основания аппарата к другому разъему, оборудование
работать не будет.

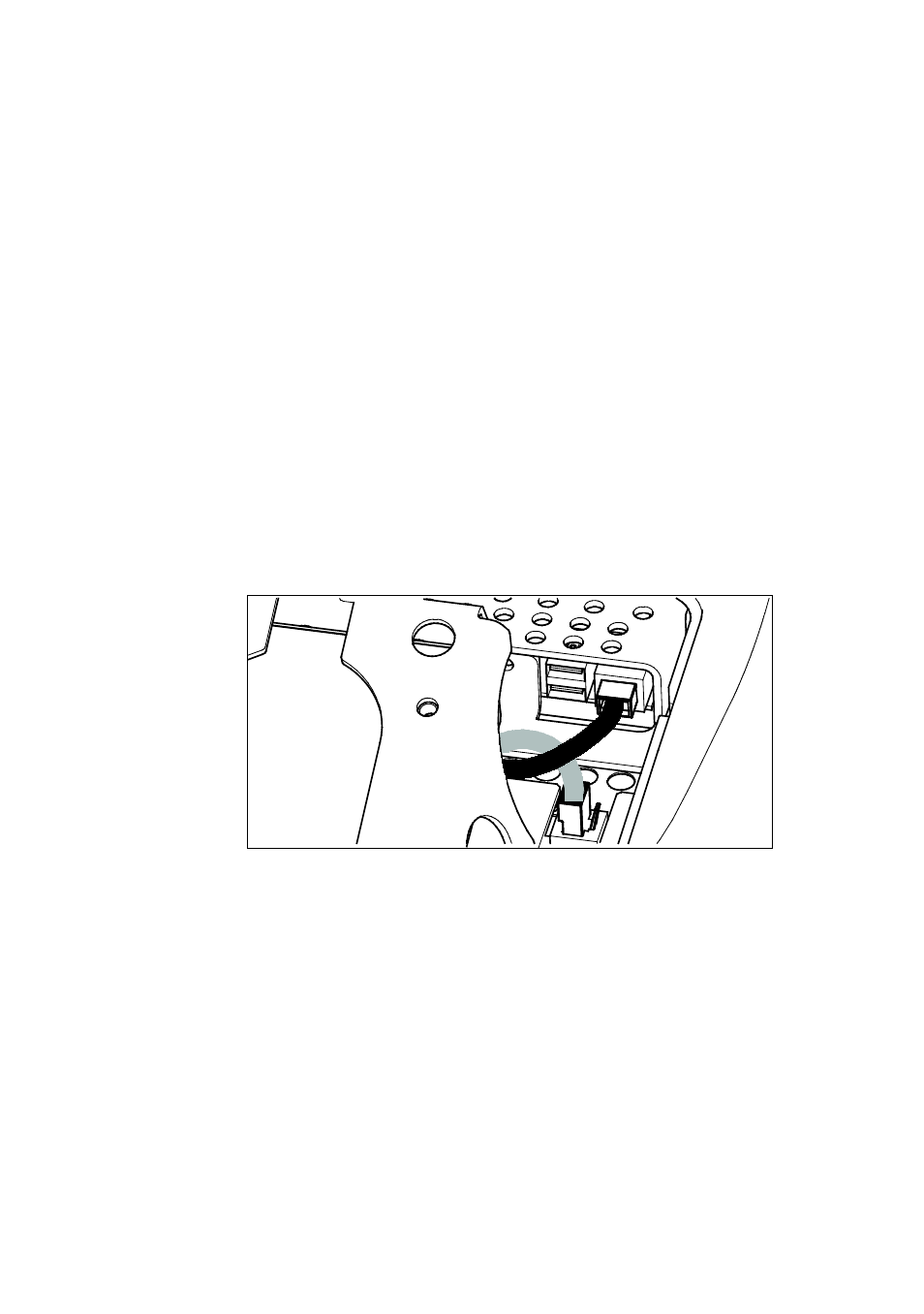

Рис. 26: Подключение кабелей передачи данных Ethernet и
основания аппарата
