34
Монтаж и техническое обслуживание тренажеров Elliptical Fitness Crosstrainers: EFX 883 / 833
Присоединение кожухов вертикальных стоек:
1. Расположите один внутренний и один наружный
кожух вокруг одной из вертикальных стоек,
сопоставив их так, чтобы стрелки на их внутренних
поверхностях были направлены на аппарат.
2. Выровняйте выступающие части внешнего кожуха с
отверстиями для винтов на внутреннем кожухе.
3. Сдавите оба кожуха так, чтобы выступающие части
плотно встали в отверстия для винтов.
4. Зафиксируйте кожухи вертикальных стоек с помощью
двух самонарезающих винтов.

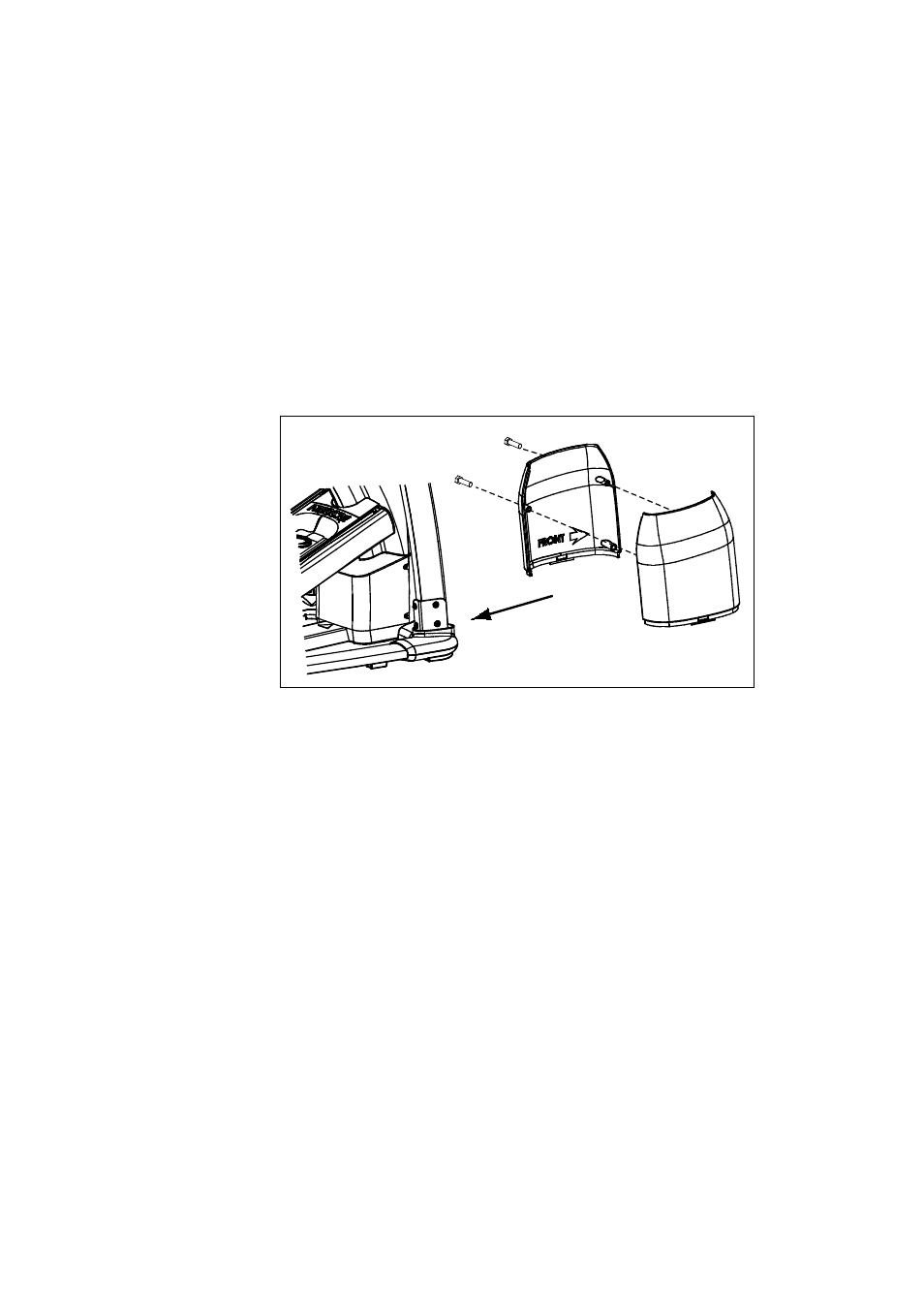

Рис. 20: Присоединение кожухов вертикальных стоек
(показан правосторонний кожух)
5. Переместите кожухи вниз до щелчка на основании.
Примечание. Обязательно выровняйте кожухи так,
чтобы грань каждого из них совместилась с краями
основания аппарата, а крюк основания входил в
соответствующую выемку на кожухе. После фиксации
кожухов их поверхности должны плавно переходить в
поверхности основания аппарата.
6. Повторите инструкции п. 1–5 для присоединения
другой пары кожухов вертикальной стойки.
