3. Отрегулируйте угол камеры (см. рис. 22 на стр. 35):
a.
Для настройки подсоедините монитор (например, небольшой ЖК-дисплей (не входит в
комплект)) к разъему выходного сигнала и настройте угол камеры, глядя в монитор.
ПРИМЕЧАНИЕ: Видеовыход к байонетному разъему (BNC) не будет функционировать во
время подключения монитора к разъему выходного сигнала.
b.
Ослабьте винт фиксации панорамирования, поверните головку камеры в горизонтальное
положение для регулировки панорамирования, а затем затяните винт фиксации
панорамирования.
c.
Ослабьте два винта фиксации наклона, поверните головку камеры в вертикальное
положение для регулировки наклона, а затем затяните винты фиксации наклона.
ПРИМЕЧАНИЕ: Винты фиксации панорамирования и наклона должны быть надежно
затянуты. Рекомендуемый момент затяжки составляет 0,59 Н м (0,44 фунт-силы фут).
d.
Для регулировки азимутального угла изображения вращайте шайбу регулировки наклона.

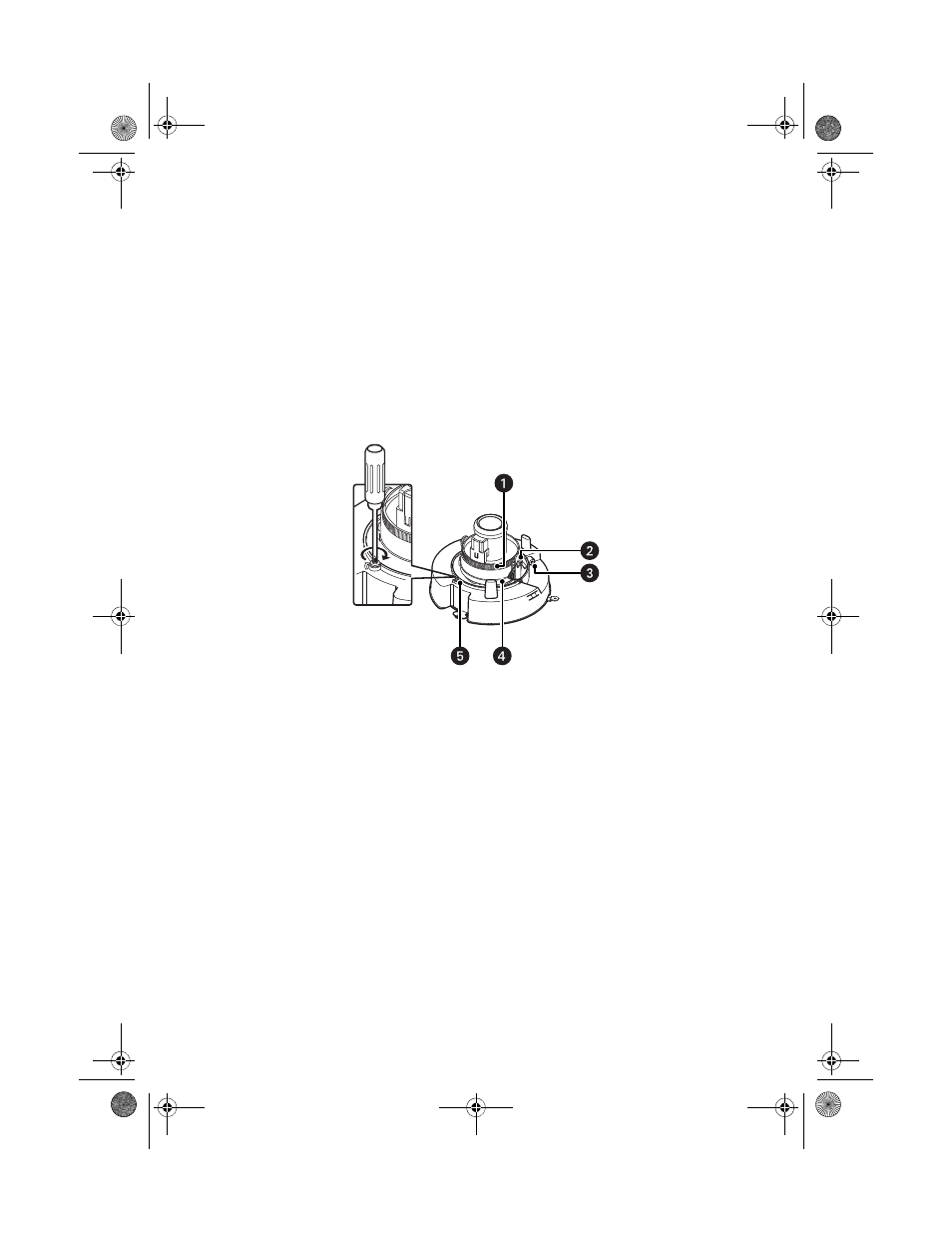

Рис. 22. Регулировка угла камеры
ᕡ
Планшайба регулировки наклона
ᕢ
Фиксирующий винт наклона
ᕣ
Выходной разъем монитора (RCA)
ᕤ
Планшайба панорамирования
ᕥ
Фиксирующий винт панорамирования
