24 C3475M-A-RU (10/10)
v

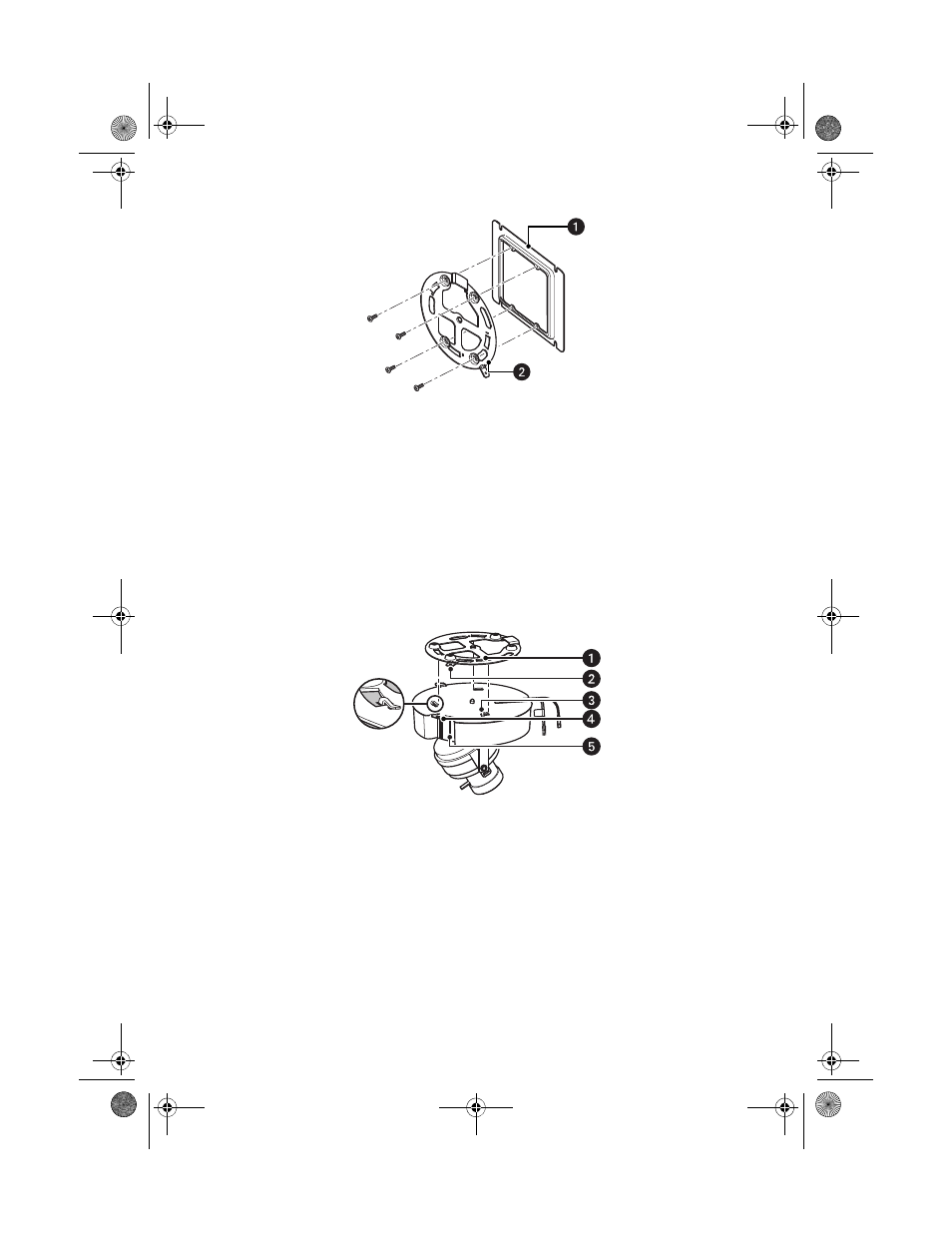

Рис. 7. Установка крепления камеры на сдвоенную клеммную коробку
2. Установите камеру (см. рис. 8 на стр. 24):
a. Присоедините шнур питания и кабель видеовыхода (см. Проводка на странице 32).
b. Установите отдельный выступ на камере напротив выступа на креплении камеры.
c. Вставьте монтажные крючки крепления камеры в монтажные отверстия в креплении камеры,
затем поверните камеру в направлении стрелки, чтобы зафиксировать ее на креплении без
каких-либо зазоров.
ПРИМЕЧАНИЕ: после фиксации камеры выступ на креплении устанавливается напротив
отверстия для винта крепления камеры и двойного выступа на камере.
Рис. 8. Установка камеры на креплении
3. Отрегулируйте положение камеры (см. Регулировка камеры на странице 34).
4. Установите верхнюю крышку назад (см. Сборка камеры на странице 37).
ᕡ
Сдвоенная клеммная коробка
ᕢ
Крепление камеры
ᕡ
Монтажное отверстие камеры
ᕢ
Выступ
ᕣ
Крючок для установки крепления
ᕤ
Отверстие для крепежного винта
ᕥ
Отдельный выступ
