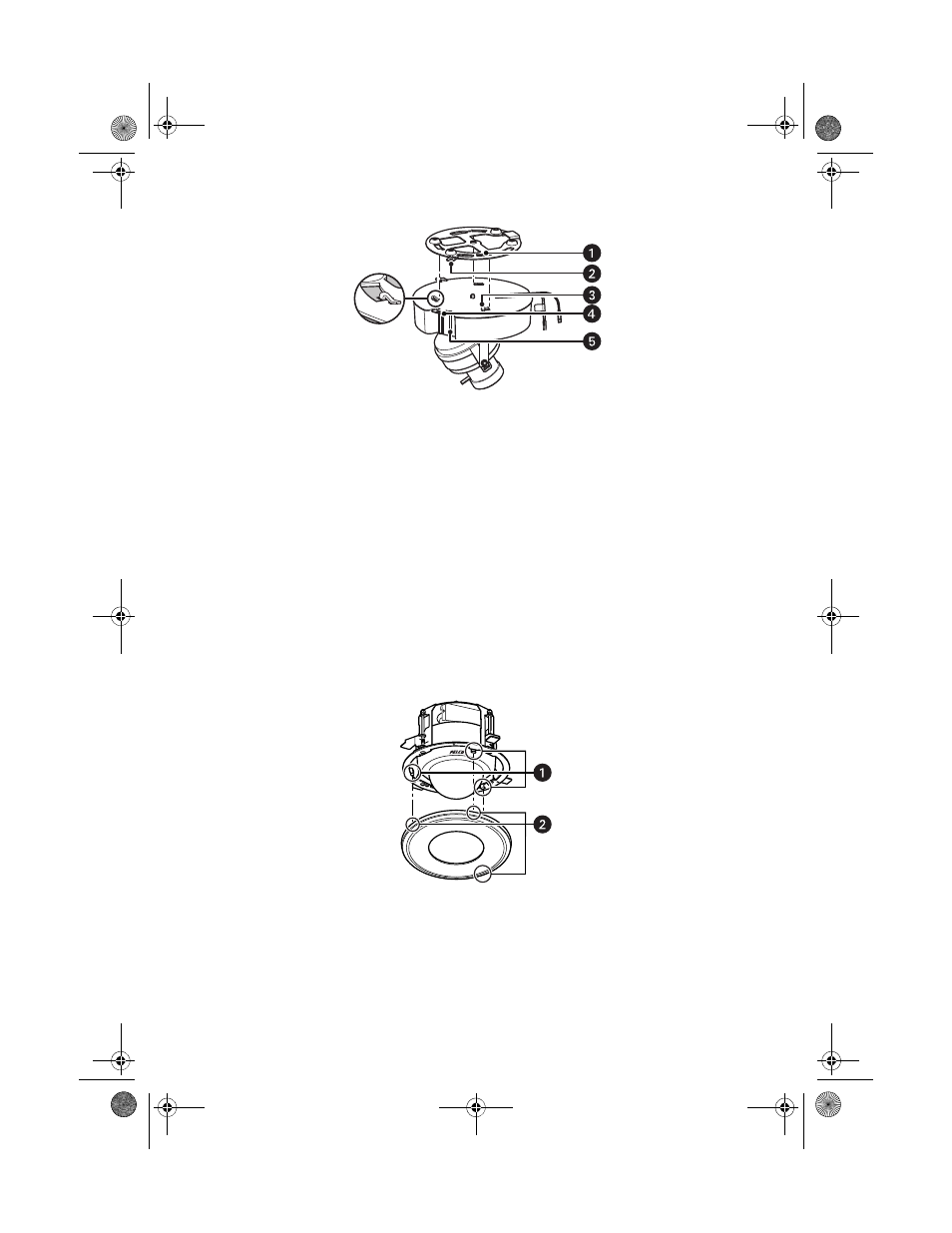

Рис. 17. Установка камеры на креплении
11. Отрегулируйте положение камеры (см. Регулировка камеры на странице 34).
12. Установите верхнюю крышку назад (см. Сборка камеры на странице 37).
13. Прикрепите потолочную крышку к потолочному монтажному кронштейну.
a.
Выровняйте выступы на потолочной крышке по крюкам на потолочном монтажном
кронштейне (см. Рисунок 18).
b.
Поворачивайте потолочную крышку против часовой стрелки и прижимайте вверх до
защелкивания крышки в требуемом положении.
Рис. 18. Установка потолочной крышки
ᕡ
Монтажное отверстие камеры
ᕢ
Выступ
ᕣ
Крючок для установки крепления
ᕤ
Отверстие для крепежного винта
ᕥ
Отдельный выступ
ᕡ
Крюки
ᕢ
Выступы
