C3475M-A-RU (10/10)
27
d.
Вновь присоедините предохранительную проволоку к уголку.

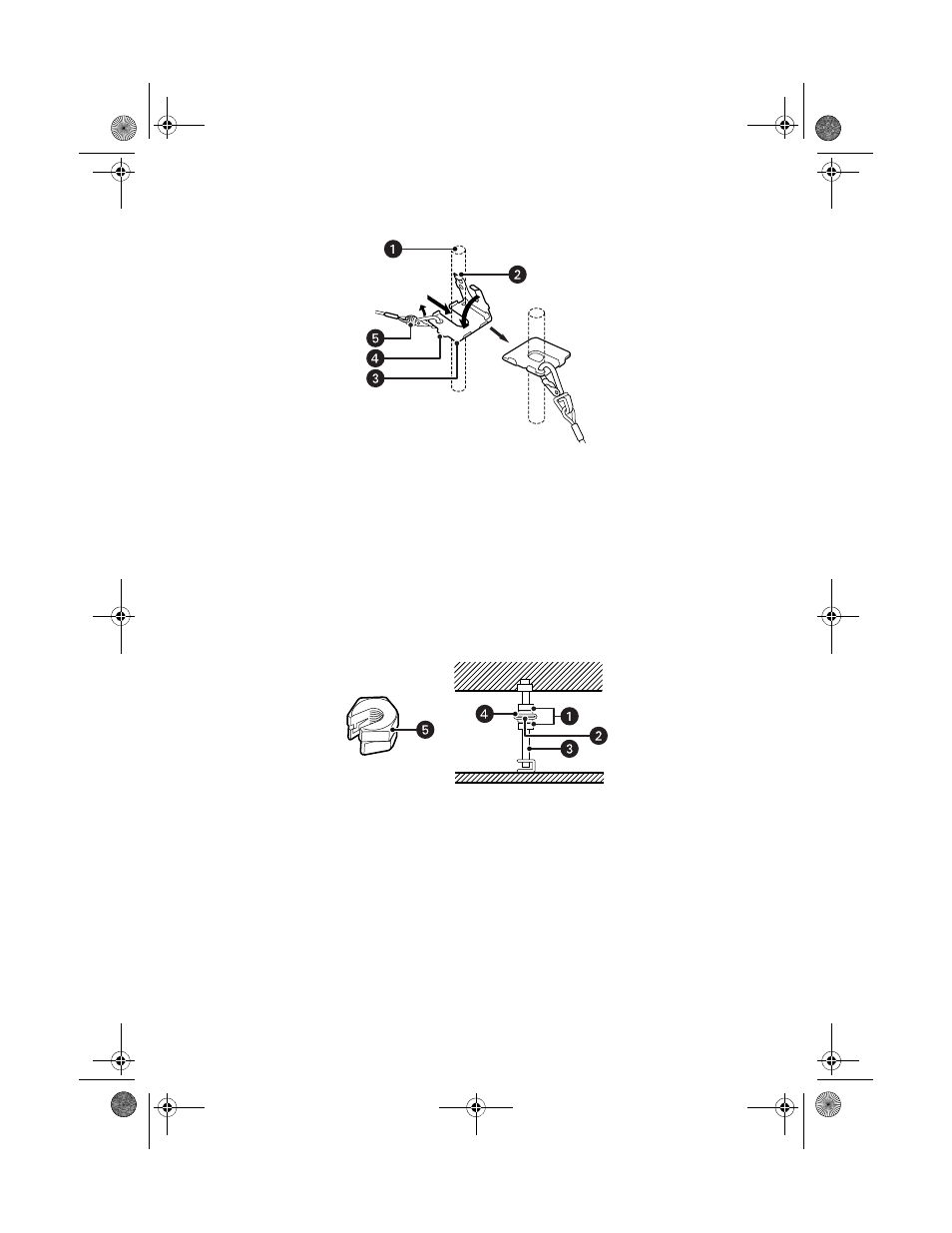

Рис. 11. Установка уголка предохранительной проволоки
ПРИМЕЧАНИЕ: При использовании ранее установленного анкерного болта рекомендуется
использование двух разделительных гаек (не входят в комплект) (см. Рисунок 12).
Рис. 12. Использование разделительных гаек
ᕡ
Анкерный болт
ᕢ
Верхняя сторона
ᕣ
Уголок для предохранительной проволоки
ᕤ
Нижняя сторона
ᕥ
Предохранительная проволока
ᕡ
Разделительные гайки
ᕢ
Уголок для предохранительной проволоки
ᕣ
Существующий анкерный болт
ᕤ
Предохранительная проволока
ᕥ
Разделительные гайки
