26
C3475M-A-RU (10/10)

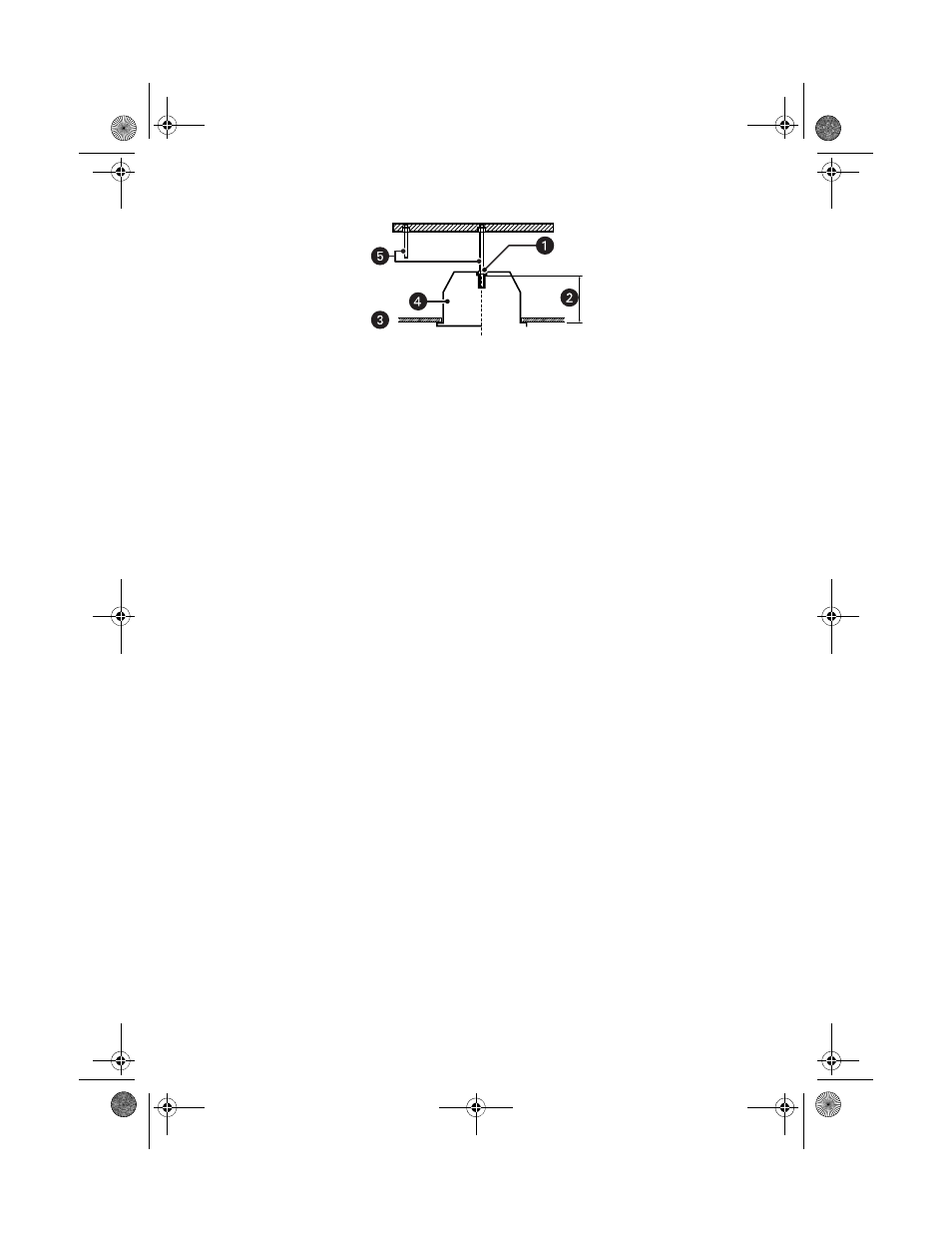

Рис. 10. Установка анкерных болтов
3. Установите уголок предохранительной проволоки (входит в комплект) на второй анкерный болт, а
предохранительную проволоку к уголку (см. рис. 11 на стр. 27).
a.
Отсоедините предохранительную проволоку от уголка.
b.
Закрепите нижнюю часть уголка на анкерном болту.
c.
Отогните верхнюю часть уголка предохранительной проволоки.
ᕡ
Гайка
ᕢ
134 мм (5,25 дюйма) между нижней
гранью гайки и потолком
ᕣ
Потолочный монтаж
ᕤ
Шаблон В
ᕥ
Анкерные болты
