8. Установите крепление камеры (входит в комплект) на монтажный потолочный кронштейн с
помощью четырех винтов с крестовым шлицем (Phillips) (входят в комплект). Рекомендуемый
момент затяжки составляет 0,78 Н м (0,58 фунт-силы фут).

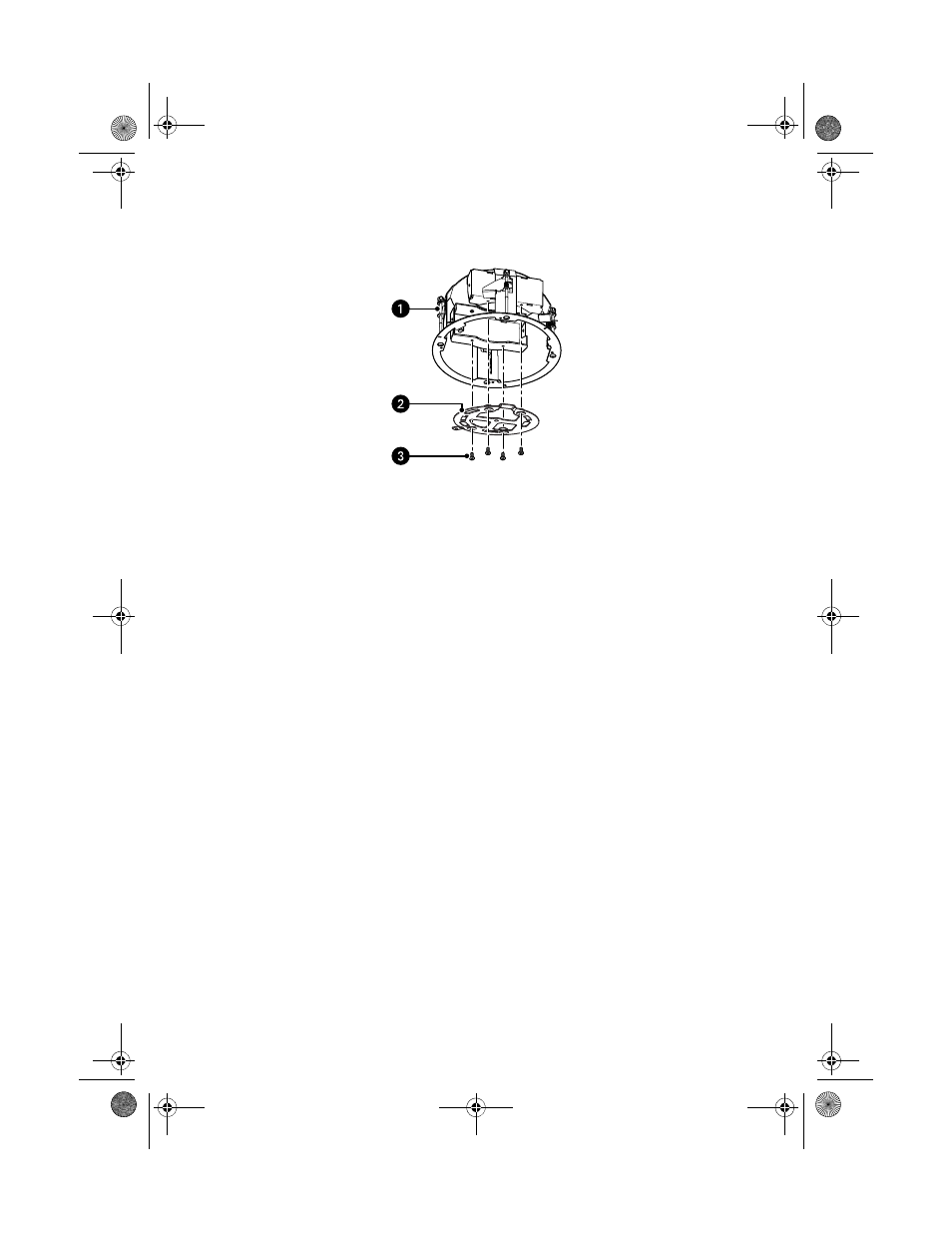

Рис. 16. Установка крепления камеры на монтажный кронштейн камеры
9. Присоедините шнур питания и кабель видеовыхода (см. Проводка на странице 32).
10. Установите камеру (см. рис. 17 на стр. 31)
a. Установите отдельный выступ на камере напротив выступа на креплении камеры.
b. Вставьте монтажные крючки крепления камеры в монтажные отверстия в креплении камеры,
затем поверните камеру в направлении стрелки, чтобы зафиксировать ее на креплении без
каких-либо зазоров.
ПРИМЕЧАНИЕ: После фиксации камеры выступ на креплении устанавливается напротив
отверстия для винта крепления камеры и двойного выступа на камере.
ᕡ
Потолочный монтажный кронштейн
ᕢ
Крепление камеры
ᕣ
Винты
