C3475M-A-RU (10/10)
29
6. Закрепите монтажный кронштейн на потолочной плите четырьмя невыпадающими потолочными
крепежными винтами.
При повороте винтов крепления к потолочной плите против часовой стрелки монтажный кронштейн
закрепляется за счет затягивания потолочной плиты между нижней частью монтажного кронштейна
и креплениями потолочной плиты (см. Рисунок 15). Рекомендуемый момент затяжки составляет
0,78 Н м (0,58 фунт-силы фут).

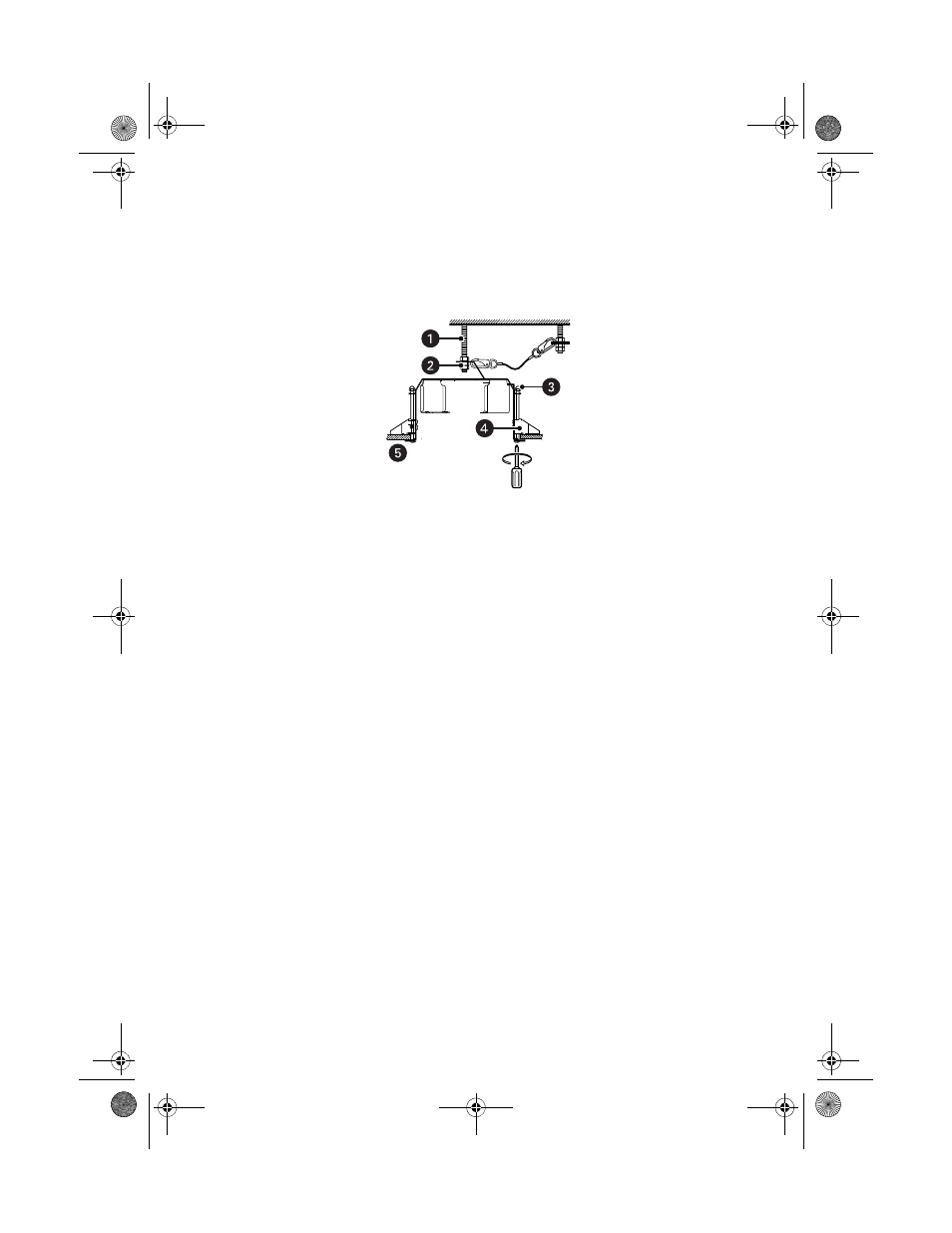

Рис. 15. Закрепление монтажного кронштейна на потолке
7. Для закрепления монтажного кронштейна на первом анкерном болте применяйте сдвоенные гайки
(не входят в комплект) (см. Рисунок 15).
ᕡ
Первый анкерный болт
ᕢ
Сдвоенные гайки
ᕣ
Болт крепления к потолочной плите
ᕤ
Кронштейн потолочной плиты
ᕥ
Потолочная плита
