C3475M-A-RU (10/10) 25
МОНТАЖ ЗАПОДЛИЦО

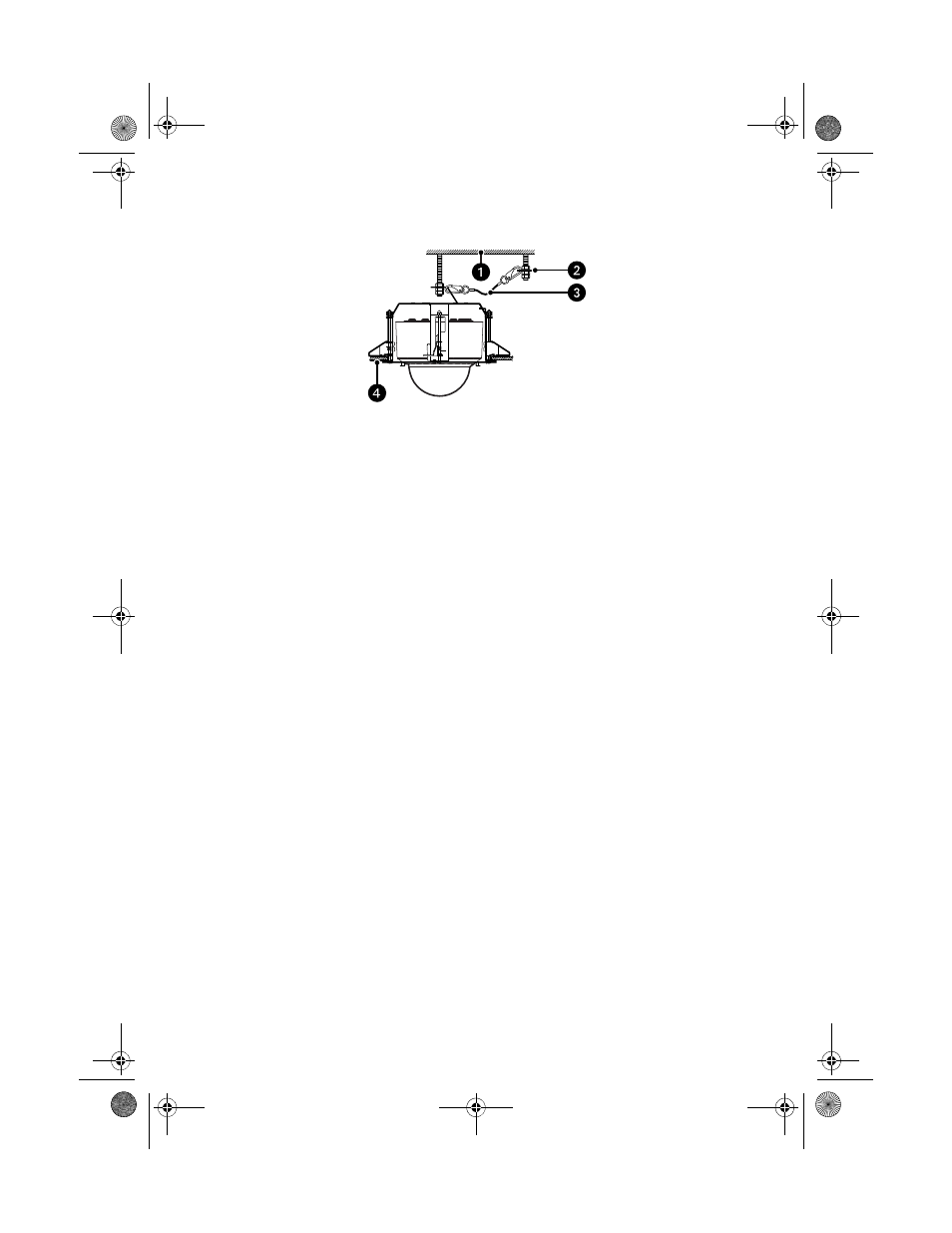

Рис. 9. Установка моделей, предназначенных для монтажа заподлицо
1. Приложите шаблон А (входит в комплект) к потолку и прорежьте соответствующие отверстия.
a. Просверлите четыре отверстия диаметром 12 мм (0,5 дюйма).
b. Удалите большой круглый вырезанный сегмент из шаблона.
c. Прорежьте отверстие диаметром 180 мм (7,06 дюйма) в потолке.
2. Вставьте два анкерных болта (не входят в комплект, рекомендуется М10) в бетонный потолок
(см. Рисунок 10).
a.
Вставьте анкерный болт в центр отверстия, выполненного на шаге 1.
b. Определите размер анкерного болта, используя шаблон В (входит в комплект).
c. Используя шаблон В, определите положение гайки, а затем прикрутите ее таким образом,
чтобы расстояние между нижними поверхностями гайки и потолка составляло 134 мм
(5,25 дюйма).
ПРИМЕЧАНИЕ: Если анкерный болт уже был установлен ранее, он может использоваться в
качестве второго анкерного болта. Перед его использованием убедитесь в том, что расстояние
между болтами составляет не более 1000 мм (3,28 фута).
ᕡ
Надпотолочное пространство
ᕢ
Уголок для предохранительной проволоки
ᕣ
Предохранительная проволока
ᕤ
Надпотолочное пространство
