NDR-BA2208, NDR-BA2416, NDR-BA4104 и NDR-BA4416
Руководство пользователя, версия 1.1
Все права защищены © AAT Holding sp. z o.o.
98
UTP CAT 5 1200 м макс.

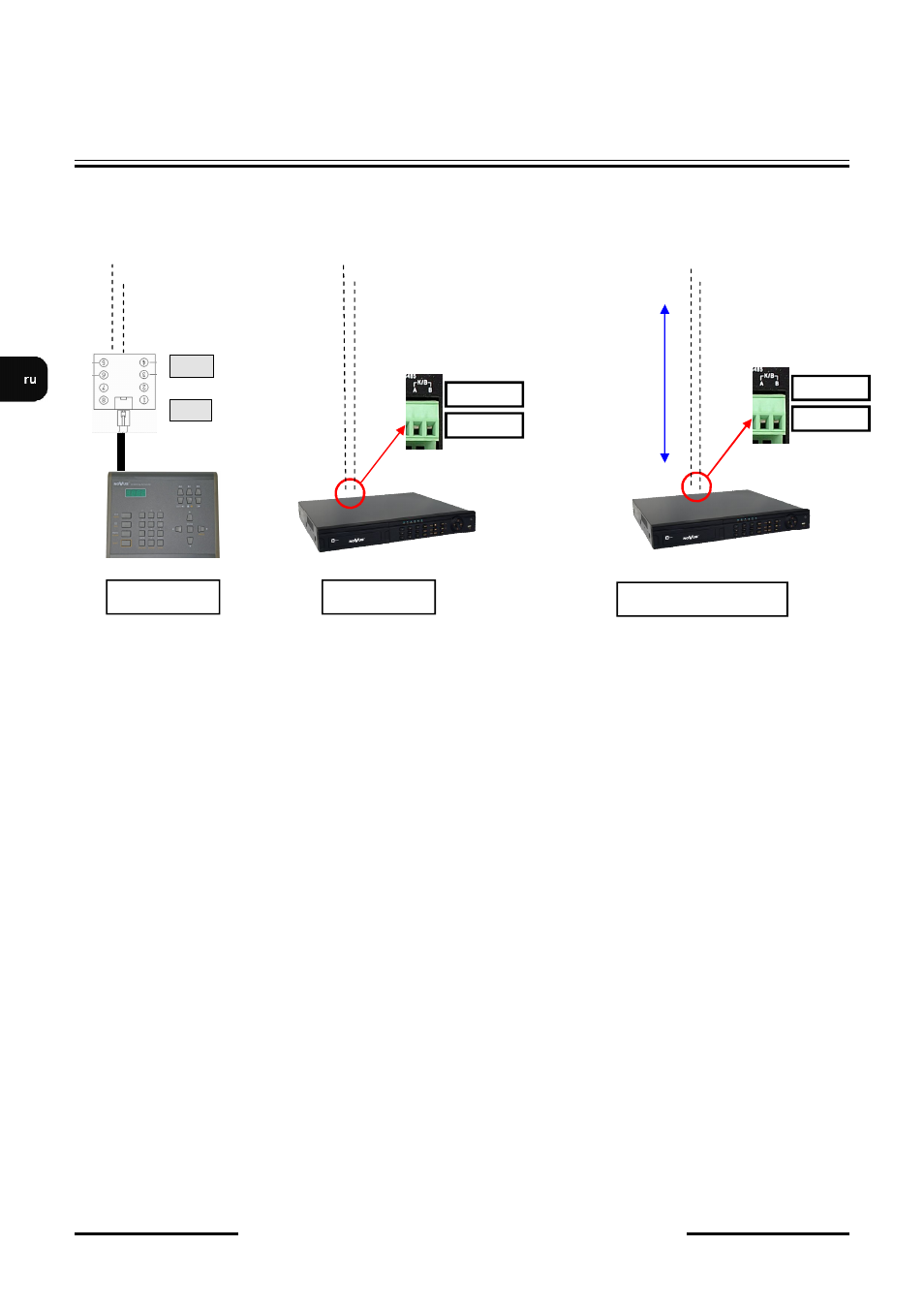

7.3. Подключение NV-KBD30
Для правильного подключения необходимо, чтобы настройки меню регистратора совпадали с
настройками клавиатуры.
В клавиатуре NV-KBD30 должен быть выбран протокол N-Control, закрепленный за номером
4.
Примечание:
Подробную информацию о параметрах настройки и управлении клавиатурой NV-KBD30 см. в
соответствующем руководстве пользователя.
Регистраторы NDR-BA2208 и NDR-BA4104 имеют только один разъем RS485. Поэтому к
данному порту можно подключить только один тип PTZ-устройства (PTZ-камеру или PTZ-
контроллер). Запрещается одновременное подключение обоих типов устройств.
RS-485 A+
RS-485 B-
Регистратор ID 9
1
,5
м
м
ак
с
RS-485 A+
RS-485 B-
Регистрато
NV-KBD30
RS485 (TX-)
PIN 4
RS485(TX+)
PIN 5
УПРАВЛЕНИЕ УСТРОЙСТВАМИ PTZ
