5.1.8.1. Последовательный порт

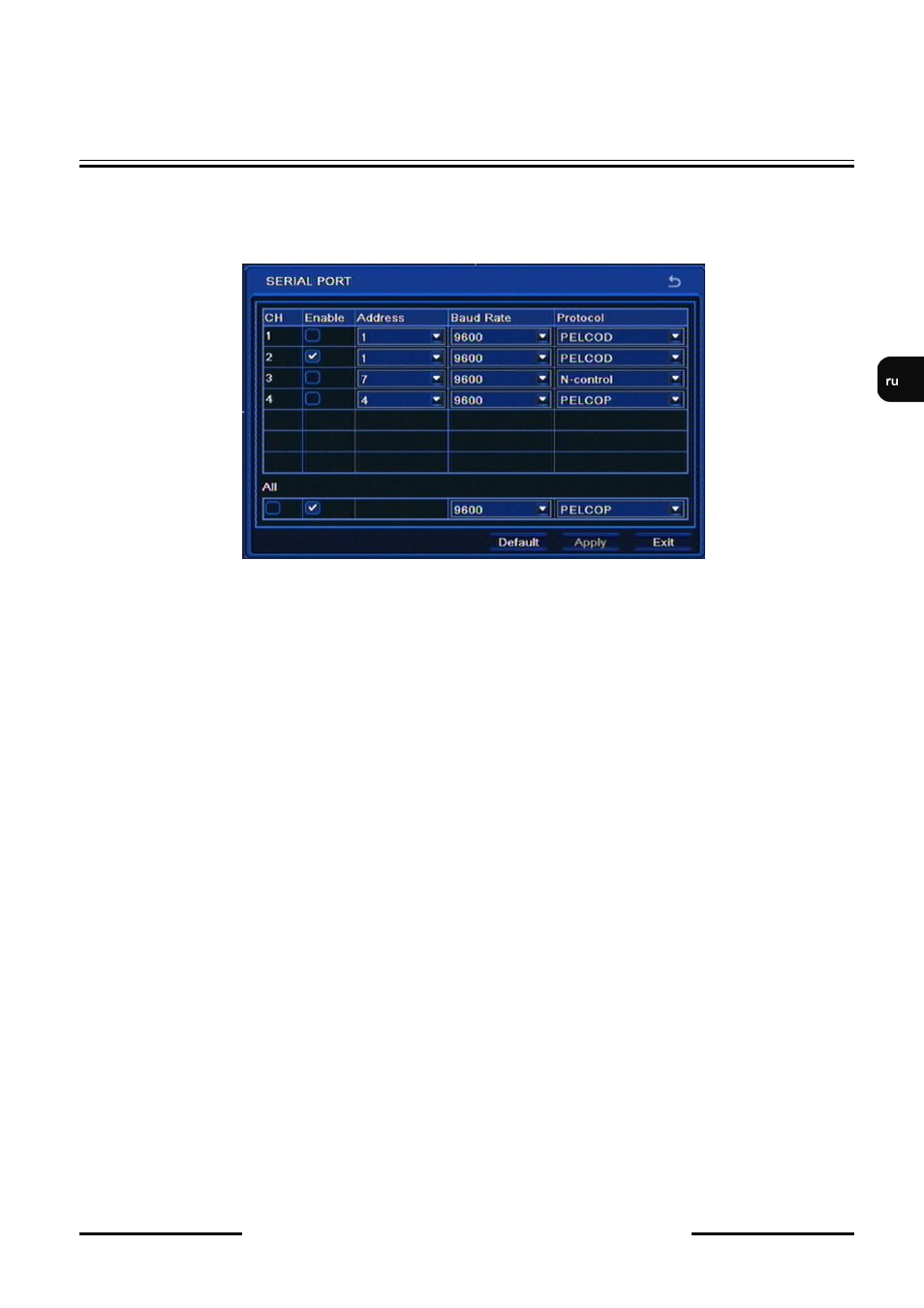

Выберите в меню P.T.Z. пункт Последовательный порт (SERIAL PORT), отобразится
следующее окно:
Для исправного подключения между регистратором и камерами PTZ необходимо, чтобы
настройки устройств соответствовали настройкам камер. Когда в системе PTZ-камеры
отсутствуют (или другие камеры подключены к порту RS-485), изменения на данной вкладке
вносить не надо.
В данном окне также выбирается коммуникационный порт и ID камеры PTZ, устанавливается
скорость передачи данных в бодах через RS-порт.
В столбце Включить (Enable) включается/отключается управление PTZ на соответствующих
камерах.
В столбце Адрес (Address) вводится ID камеры (в соответствии с настройками ID в камере).
Рекомендуется устанавливать ID камеры в соответствии с номером входа видео регистратора, к
которому подключена камера. Не рекомендуется устанавливать один и тот же ID для
нескольких камер.
В столбце Скорость передачи (Baud rate) выбирается скорость передачи данных через RS-порт.
В столбце Протокол (Protocol) выбирается один из доступных телеметрических протоколов: N-
Control, Pelco-P и Pelco-D, в соответствии с выбранным в камере.
Отметьте пункт Все (All) для синхронного изменения параметров во всех камерах.
Для сохранения изменений нажмите Применить (APPLY) или Выход (EXIT) для выхода без сохранения
изменений. Для восстановления настроек по умолчанию нажмите кнопку По умолчанию (DEFAULT).
