2. ЗАПУСК УСТРОЙСТВА

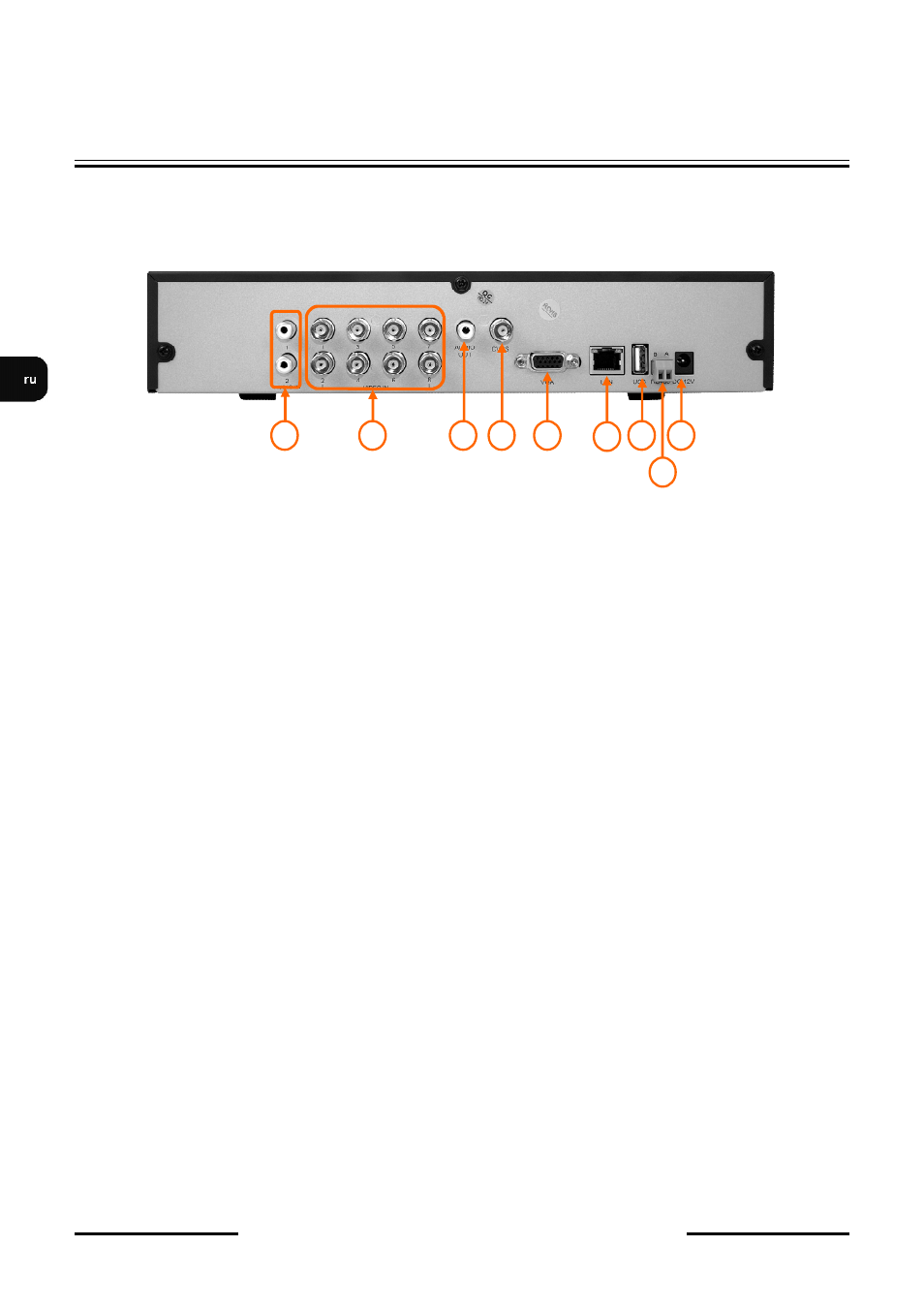

2.1. Электрические разъемы и прочие элементы задней панели регистратора NDR-BA2208
1. RS-485:
Один порт RS-485 для подключения внешней клавиатуры и PTZ-камер
(RS485: A+, B-)
Примечание:
Одновременно может быть подключено только одно устройство.
2 LAN:
Разъем RJ-45 для подключения к локальной сети и Интернет.
3. USB:
Порт USB 2.0 для подключения флеш-памяти и мыши.
4. VGA:
Разъем главного монитора, тип VGA. При использовании данного типа
соединения использовать сигнальный кабель, поставляемый с
монитором
.
5. VIDEO OUT:
Разъемы главного монитора.
6. VIDEO IN:
8 выходов видео для подключения источников видеосигнала к
регистратору.
7. AUDIO IN:
Входы аудио (моно) для подключения микрофонов с усилителями.
8. AUDIO OUT:
Выход аудио для подключения пассивного динамика с усилителем.
9. DC12V:
Разъем питания 12 В постоянного тока для подключения блока
питания, входящего в комплект поставки.
Примечание:
По умолчанию экранное меню OSD отображается на VGA-мониторе. Для отображения
экранного меню OSD на мониторе BNC, нажмите и удерживайте нажатой в течение 5 секунд
кнопку ESC.
