7. УПРАВЛЕНИЕ УСТРОЙСТВАМИ
PTZ
Регистраторы NDR-BA2208, NDR-BA2416, NDR-BA4104 и NDR-BA4416 позволяют
дистанционно управлять 4/8/16 камерами через интерфейс RS-485 при каскадном
подключении. Регистраторы также поддерживают функцию управления с помощью клавиатур
NV-KBD70 и NV-KBD30.
Камеры могут быть скоростными купольного типа, классическими с оптическим/цифровым
увеличением, а также любые другие камеры с собственными протоколами
.
Управление камерами
осуществляется с помощью кнопок, расположенных на передней панели регистратора, ИК-пульта
ДУ, USB-мыши, браузера Internet Explorer и
сетевого программного обеспечения.
Для
правильной работы протоколов управления каждой камере в системе необходимо присвоить
уникальный адрес
.
Регистратор поддерживает различные протоколы управления, например
N-Control, Pelco-D,
Pelco-P и другие.
Примечание:
Все камеры в одной системе должны иметь одинаковые протоколы управления и скорость
передачи данных, устанавливаемые в соответствующих пунктах меню (более подробную
информацию см. в руководстве пользователя камерой).
Подключение камеры описано на примере камер
Novus CAMA-III.
При подключении камер
других производителей необходимо обратиться в службу технической поддержки или
ознакомиться с руководством пользователя соответствующей камеры.
7.1 Подключение камер NOVUS PTZ
Скоростные купольные камеры подключаются по принципу каскадного соединения с
использованием кабеля «витая пара» 5 категории. Камеры подключаются к порту RS-485.
Максимальная длина кабеля не должна превышать 1200 м.
Телеметрические разъемы находятся на задней панели регистратора
.
Для удобства подключения
кабелей разъем может быть вынут из гнезда. Камеры к регистратору необходимо подключать
следующим образом:

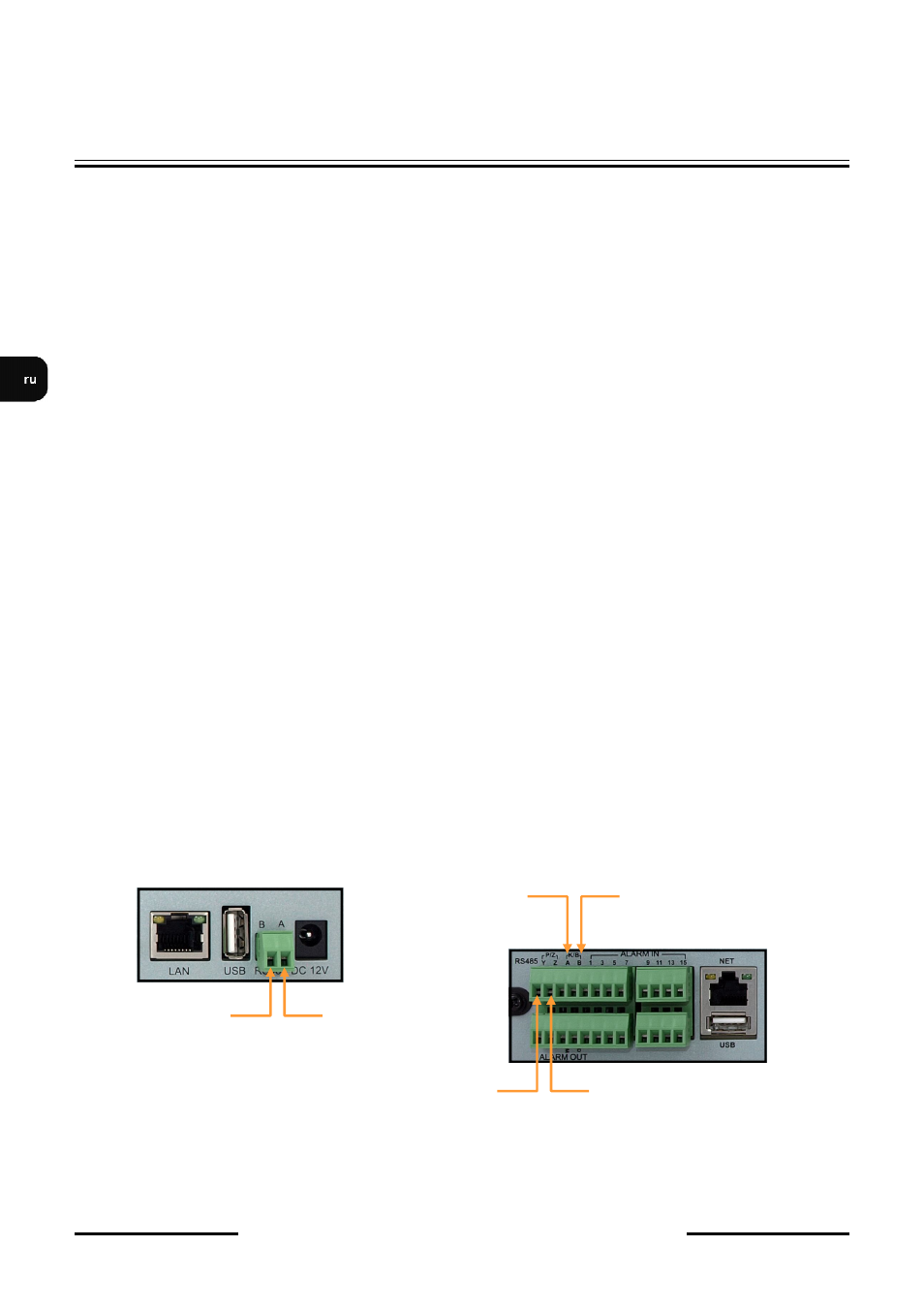

NDR-BA2208, NDR-BA4104
NDR-BA2416, NDR-BA4416
Подробная информация
по настройке параметров камер
PTZ представлена в разделе 5.1.8.
Управление камерами описано в разделе 4.3.4.
УПРАВЛЕНИЕ УСТРОЙСТВАМИ PTZ
RS-485 -
RS-485 +
Камера
RS-485 +
Камера
RS-485 -
Клавиатур
а RS-485 +
Клавиатур
а RS-485 -
