Запуск устройства – Инструкция по эксплуатации NOVUS NDR-BA4416
Страница 11
NDR-BA2208, NDR-BA2416, NDR-BA4104 и NDR-BA4416
Руководство пользователя, версия 1.1
Все права защищены © AAT Holding sp. z o.o.
11

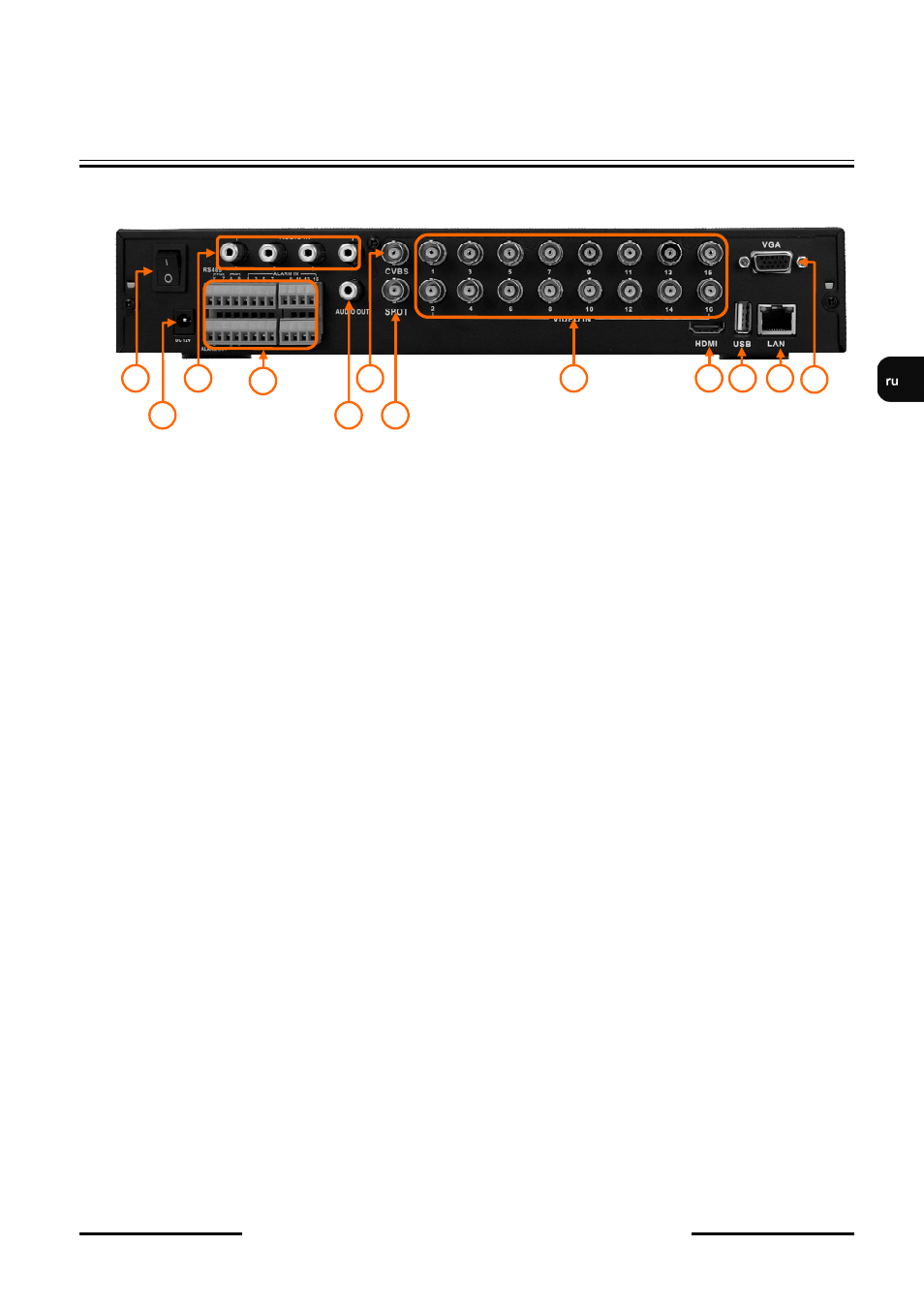

2.2. Электрические разъемы и прочие элементы задней панели регистратора NDR-BA2416
1. Блок разъемов:
Входов, выходов и порта RS-485.
RS-485: два порта RS-485 для подключения внешней клавиатуры (K/
D: A+, B-) PTZ-камер (P/Z: Y+, Z-)
ALARM IN: 16 входов тревоги с режимами работы: нормально
разомкнутый (N.O.) нормально замкнутый (N.C.). Для обнаружения сигнала
тревоги необходимо чтобы его длительность составляла не менее 0,5 с.
ALARM OUT(NO, COM):
Релейный выход тревоги, макс. Допустимая
нагрузка выходов 0,5A/125 В перем.тока и 1A/30 В пост.тока.
+5V, GND: Питание индикатора тревоги, напряжение +5 В
2 LAN:
Разъем RJ-45 для подключения к локальной сети и Интернет.
3. USB:
Порт USB 2.0 для подключения флеш-памяти и мыши.
4. HDMI MONITOR: Разъемы
главного
монитора,
используйте
HDMI-кабель
для
подключения монитора 1080p 60Гц (1920x1080).
5. VGA:
Разъем главного монитора, тип VGA. При использовании данного типа
соединения использовать сигнальный кабель, поставляемый с монитором.
6. VIDEO OUT:
Разъемы главного монитора.
7. SPOT OUT:
Выход SPOT-монитора с возможностью отображения изображения с
любой камеры/последовательности в полноэкранном режиме.
8. VIDEO IN:
16 входов видео для подключения источников видеосигнала к регистратору.
9. AUDIO IN:
Входы аудио (моно) для подключения микрофонов с усилителями.
10.AUDIO OUT:
Выход аудио для подключения пассивного динамика с усилителем.
11.POWER SWITCH: Выключатель питания регистратора.
12.DC12V:
Разъем питания 12 В пост. тока для подключения блока питания,
входящего в комплект поставки.
Примечание:
По умолчанию экранное меню OSD отображается на VGA-мониторе. Для отображения экранного
меню OSD на мониторе HDMI или BNC, и удерживайте нажатой в течение 5 секунд кнопку ESC.
ЗАПУСК УСТРОЙСТВА
2
8
3
1
4
5
6
7
10
9
12
11
