NDR-BA2208, NDR-BA2416, NDR-BA4104 и NDR-BA4416

Руководство пользователя, версия 1.1

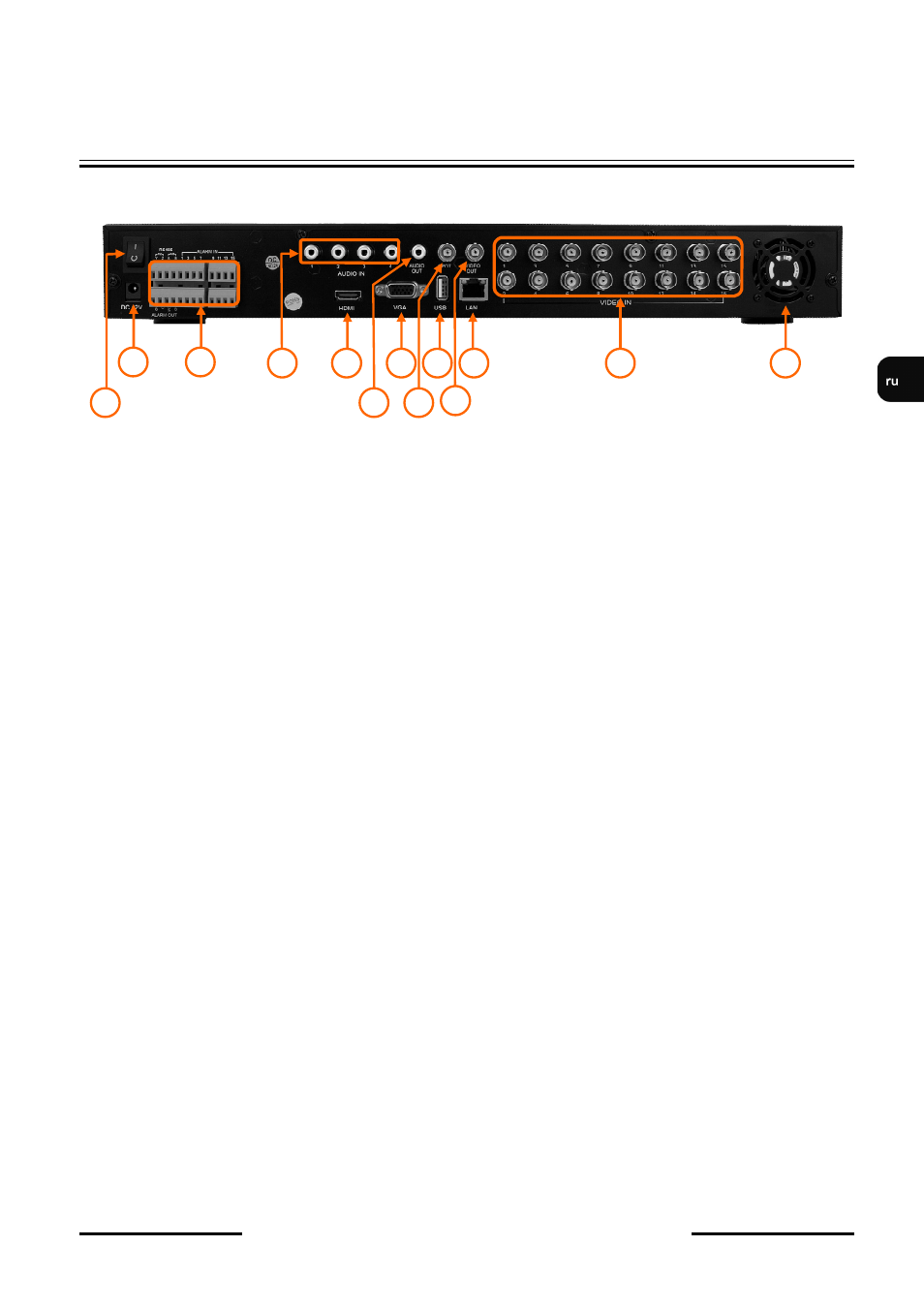

2.4. Электрические разъемы и прочие элементы задней панели регистратора NDR-BA4416

1. Блок разъемов:

Входов, выходов и порта RS-485.



RS-485: два порта RS-485 для подключения внешней клавиатуры (K/
D: A+, B-) PTZ-камер (P/Z: Y+, Z-)



ALARM IN: 16 входов тревоги с режимами работы: нормально
разомкнутый (N.O.) нормально замкнутый (N.C.). Для обнаружения сигнала
тревоги необходимо чтобы его длительность составляла не менее 0,5 с.



ALARM OUT(NO, COM): Релейный выход тревоги, макс. Допустимая
нагрузка выходов 0,5A/125 В перем.тока и 1A/30 В пост.тока.



+5V, GND: Питание индикатора тревоги, напряжение +5 В

2 LAN:

Разъем RJ-45 для подключения к локальной сети и Интернет.

3. USB:

Порт USB 2.0 для подключения флеш-памяти и мыши.

4. HDMI MONITOR: Разъемы

главного

монитора,

используйте

HDMI-кабель

для

подключения монитора 1080p 60Гц (1920x1080).

5. VGA:

Разъем главного монитора, тип VGA. При использовании данного типа
соединения использовать сигнальный кабель, поставляемый с монитором.

6. VIDEO OUT:

Разъемы главного монитора.

7. SPOT OUT:

Выход SPOT-монитора с возможностью отображения изображения с
любой камеры/последовательности в полноэкранном режиме.

8. VIDEO IN:

16 входов видео для подключения источников видеосигнала к регистратору.

9. AUDIO IN:

Входы аудио (моно) для подключения микрофонов с усилителями.

10.AUDIO OUT:

Выход аудио для подключения пассивного динамика с усилителем.

11.POWER SWITCH: Выключатель питания регистратора.

12.DC12V:

Разъем питания 12 В пост. тока для подключения блока питания,
входящего в комплект поставки.

13.FAN:

Вентилятор охлаждения; не закрывать!

Примечание:

По умолчанию экранное меню OSD отображается на VGA-мониторе. Для отображения экранного

меню OSD на мониторе HDMI или BNC, и удерживайте нажатой в течение 5 секунд кнопку ESC.
