NDR-BA2208, NDR-BA2416, NDR-BA4104 и NDR-BA4416
Руководство пользователя, версия 1.1
Все права защищены © AAT Holding sp. z o.o.
102
8.2 Выход тревоги
Мощность текущей нагрузки выходов релейного типа не должна превышать 0,5 A для 125 В
перем.тока или 1 A для 24 В пост.тока. При необходимости подключения к системе устройств с более
высокой мощностью, необходимо использовать дополнительные цепи, например релейные.

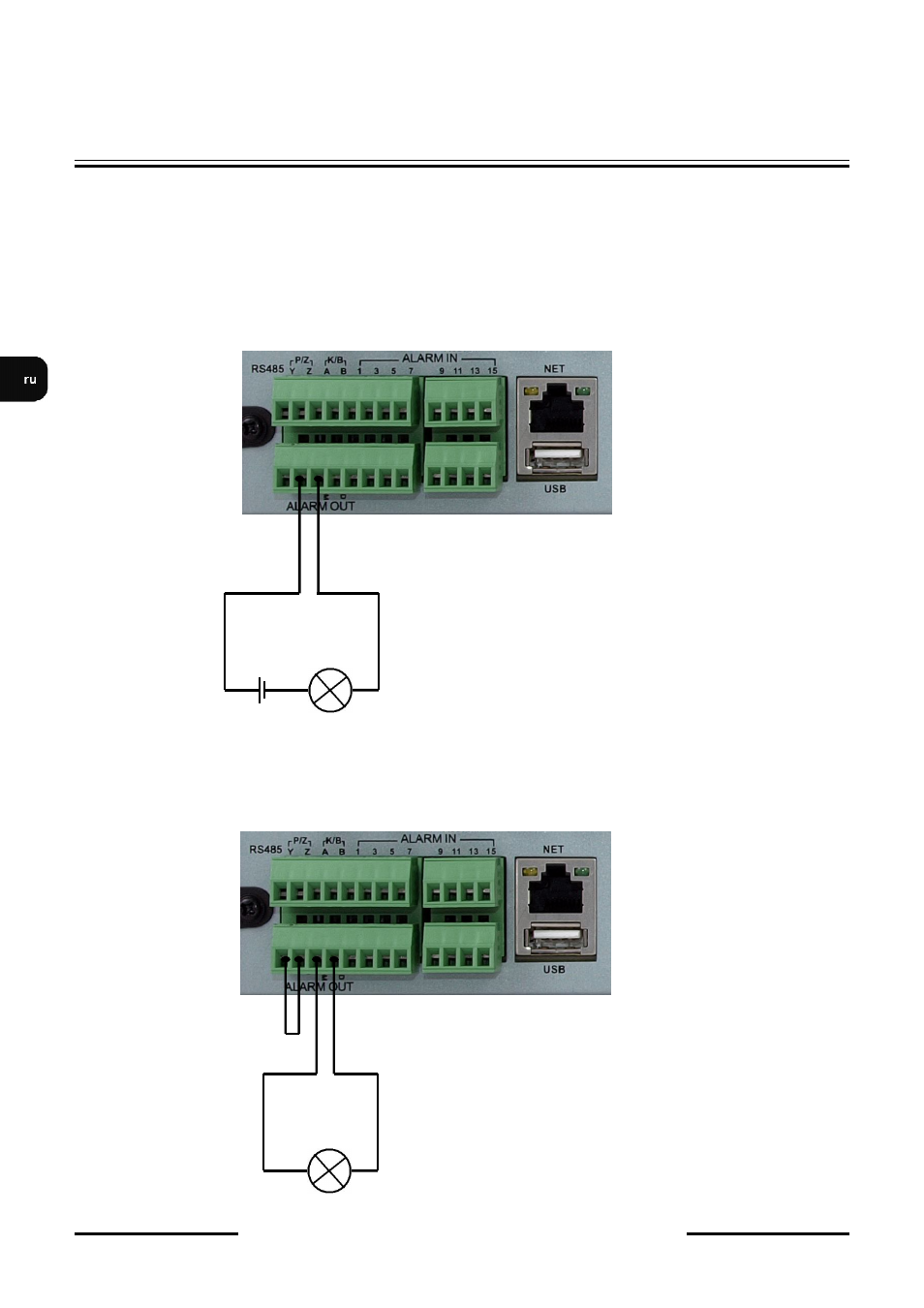

Типовая схема подключения тревожных выходов:
Релейный выход тревоги с использованием +5 В (макс. 1 A) выхода.
ПОДКЛЮЧЕНИЕ ПЕРИФЕРИЙНЫХ УСТРОЙСТВ КО ВХОДАМ И ВЫХОДАМ
ТРЕВОГИ
Индикатор
COM
NO
Индикатор
GND
+5V
