NDR-BA2208, NDR-BA2416, NDR-BA4104 и NDR-BA4416
Руководство пользователя, версия 1.1
Все права защищены © AAT Holding sp. z o.o.
101
8. ПОДКЛЮЧЕНИЕ ПЕРИФЕРИЙНЫХ УСТРОЙСТВ КО ВХОДАМ И ВЫХОДАМ
ТРЕВОГИ
Регистраторы NDR-BA2416 и NDR-BA4416 имеют 16 входов тревоги и 1 релейный выход
тревоги, а также +5 В выход, который может использоваться в качестве источника питания
датчиков тревоги.
Для облегчения подключения разъемы оснащены зажимными клеммами. Подробное
расположение элементов задней панели представлено в разделе 2.
Примечание:
Входы и выходы тревоги не защищены от воздействия атмосферных разрядов. Пользователь
должен принять необходимые меры по защите входов/выходов от выбросов напряжения,
которые могут повредить регистратор.
Выходы тревоги не имеют защиты от перенапряжения. Для их защиты пользователю
необходимо использовать дополнительные средства.
Мощность текущей нагрузки выходов релейного типа не должна превышать 0,5 A для 125 В
перем.тока или 1 A для 24 В пост.тока. При необходимости подключения к системе устройств с более
высокой мощностью, необходимо использовать дополнительные цепи, например релейные.
8.1. Вход тревоги
Входы тревоги зависят от напряжения, поэтому их можно активировать с помощью нулевого напряжения.

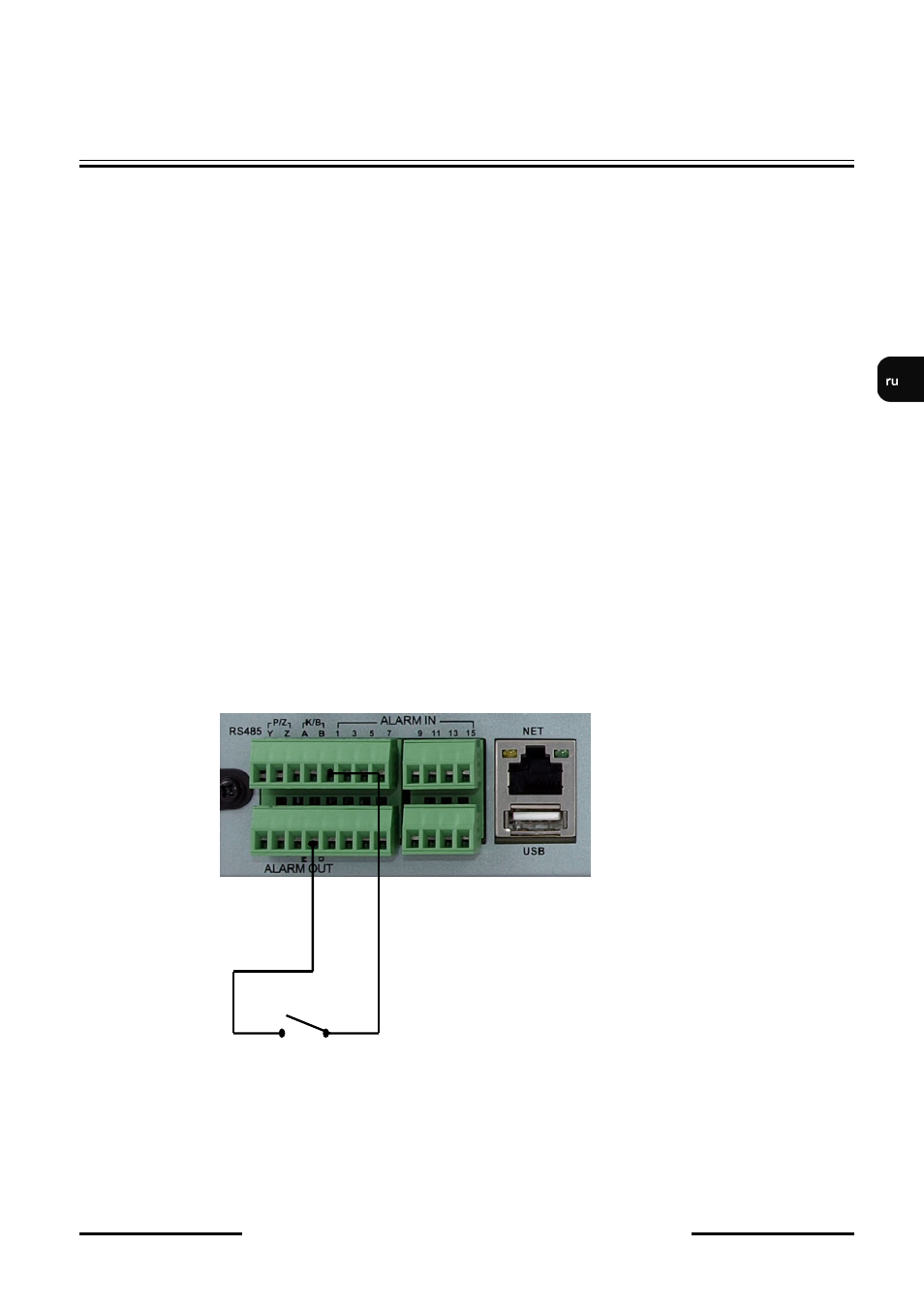

 Типовая схема подключения тревожных входов:
ПОДКЛЮЧЕНИЕ ПЕРИФЕРИЙНЫХ УСТРОЙСТВ КО ВХОДАМ И ВЫХОДАМ
ТРЕВОГИ
Переключатель
или датчик
движения
ВХОД 1 GND
