7.2. Подключение NV-KBD70
Клавиатура NV-KBD70 позволяет управлять до 255 устройствами, а NV-KBD30 позволяет
контролировать работу до 9 регистраторов. Клавиатура подключается к телеметрическому
порту RS-485 K/B +A –B. Общая длина кабеля не должна превышать 1200 м, каскадная схема
соединения, длина ответвления не более 1,5 м.
Для правильного подключения необходимо, чтобы настройки меню регистратора совпадали с
настройками клавиатуры.
Пример конфигурации NV-KBD70:
Main Menu
Network -> Set Port ->
Set Baud Rate -> Dome2: 9600
Main Menu
Network -> Set Port ->
Com Ports -> Dome2:NC DVR
Примечание:
Подробную информацию о параметрах настройки и управлении клавиатурой NV-KBD70 см. в
соответствующем руководстве пользователя.
Регистраторы NDR-BA2208 и NDR-BA4104 имеют только один разъем RS485. Поэтому к
данному порту можно подключить только один тип PTZ-устройства (PTZ-камеру или PTZ-
контроллер). Запрещается одновременное подключение обоих типов устройств.

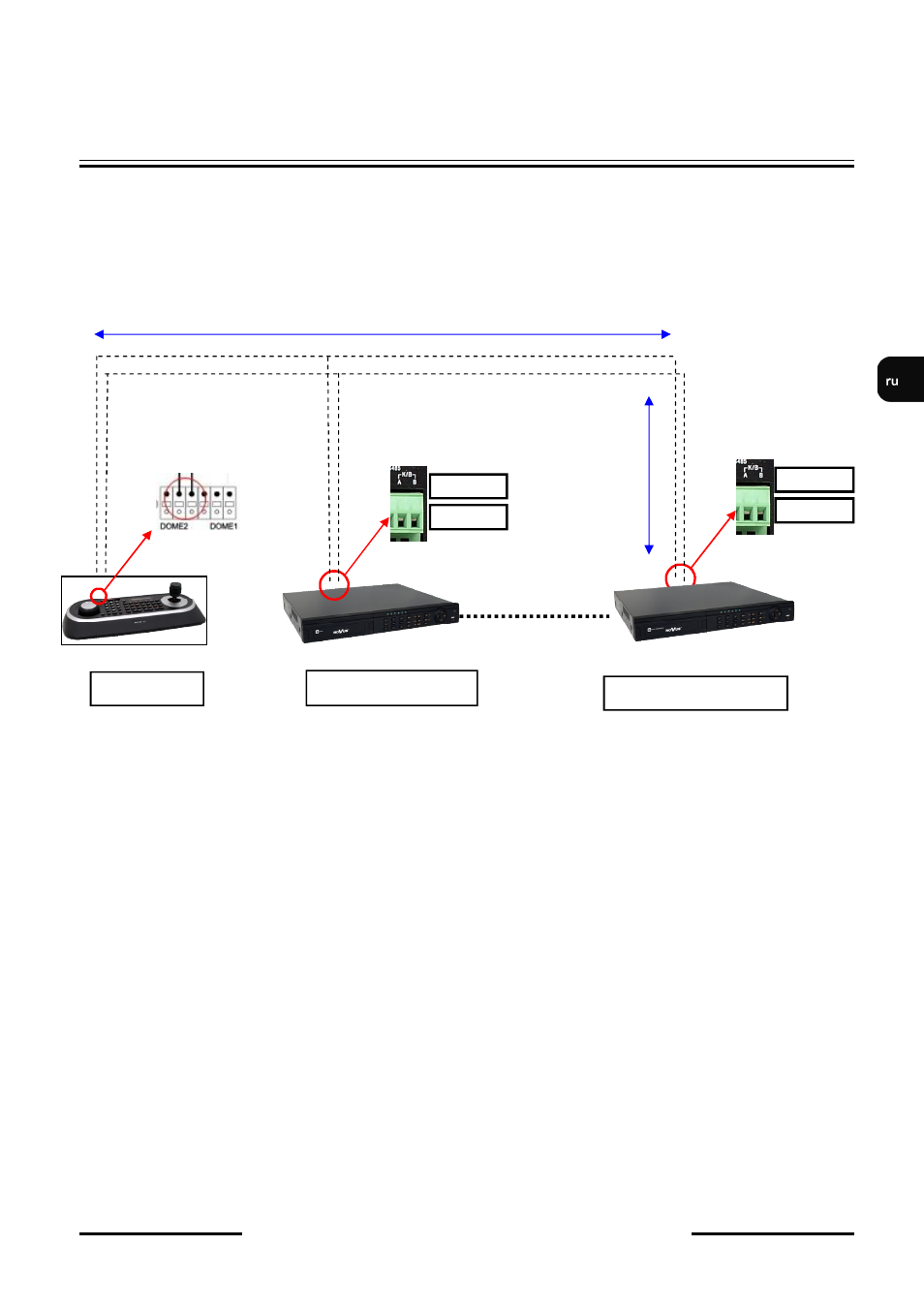

RS-485 A+
RS-485 B-
Регистратор ID 1
RS-485 A+
RS-485 B-
Регистратор ID 255
UTP CAT 5 1200 м макс.
