⇒ Установите рейтер упора. Между грибковой гайкой и рейтером
упора проложите шайбу
∅ 6,4 мм.

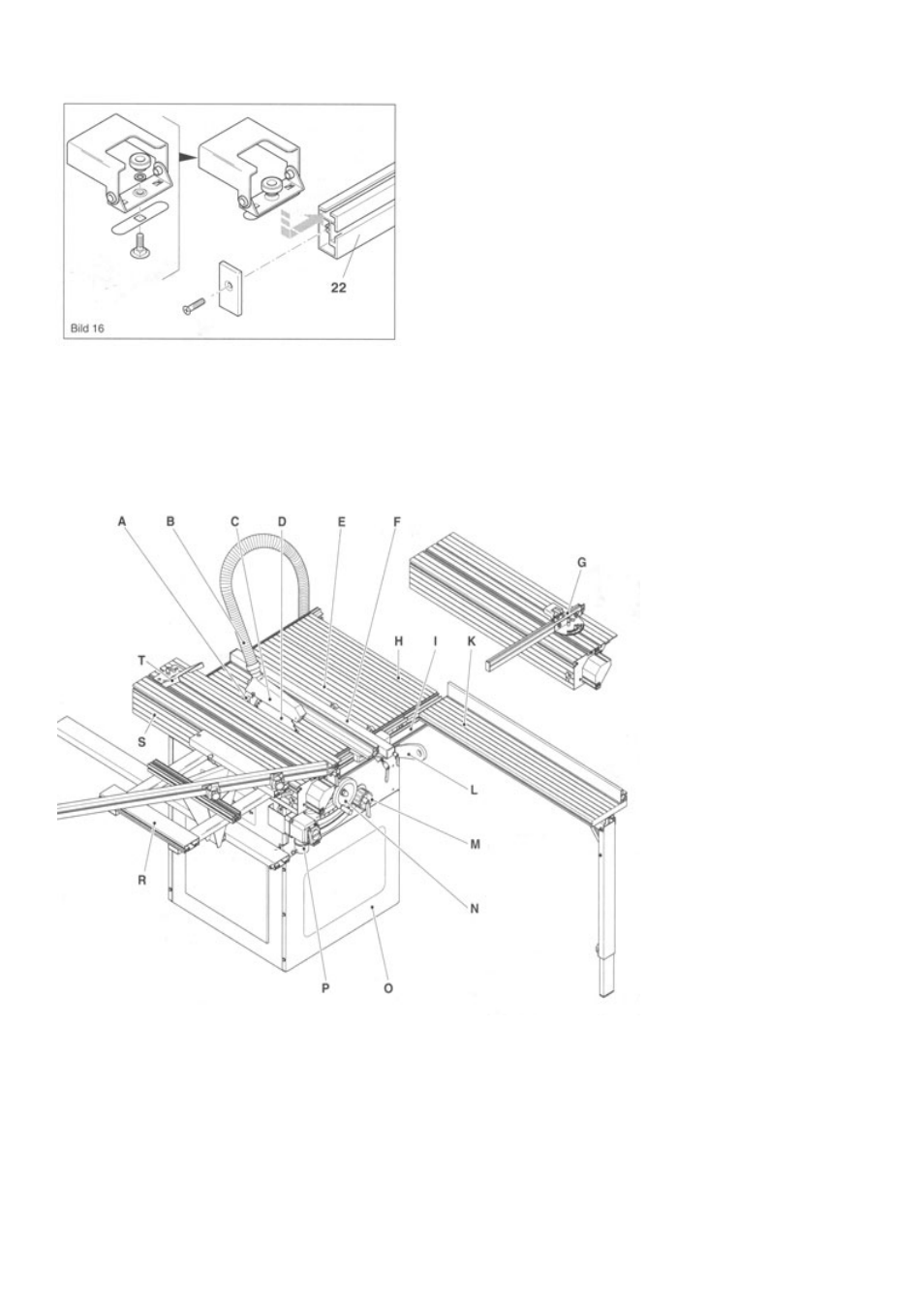

Вставьте рейтер упора в верхний паз профиля упора (22), как пока-
зано на рис. 16.
⇒ Установите вторую заглушку на левый конец профиля упора
4. Ввод в эксплуатацию
4.1
Сборка/органы управления
Перед началом работ по вводу станка в эксплуатацию познакомьтесь с устройством станка. Далее Вы найдёте подробное
описание работы каждого органа управления станком.
Во время чтения этого раздела Вы должны проверить действие каждого из описанных здесь органов управления.
Общий вид станка (со специальными принадлежностями)
Пояснения к рис. 17:
A Разжимной клин
В Спиральный шланг системы
отсоса опилок
С Защитный колпак
D Дисковая пила
Е Рабочий стол
F Параллельный упор
G Поворотный упор (на фор-
матном суппорте)
Н Расширитель рабочего стола
(специальная принадлежность)
I Система поддерживающей
опоры (специальная принад-
лежность)
К Удлинитель рабочего стола
(специальная принадлежность)
L Толкатель
М Установка угла наклона дис-
ковой пилы
N Установка высоты дисковой
пилы
О Подставка станка
Р Переключатель «Включе-
но/выключено»
R Поперечная карет-
ка(специальная принадлеж-
ность)
S Форматный суппорт
Т Прижим для обрабатываемого
материала
