4

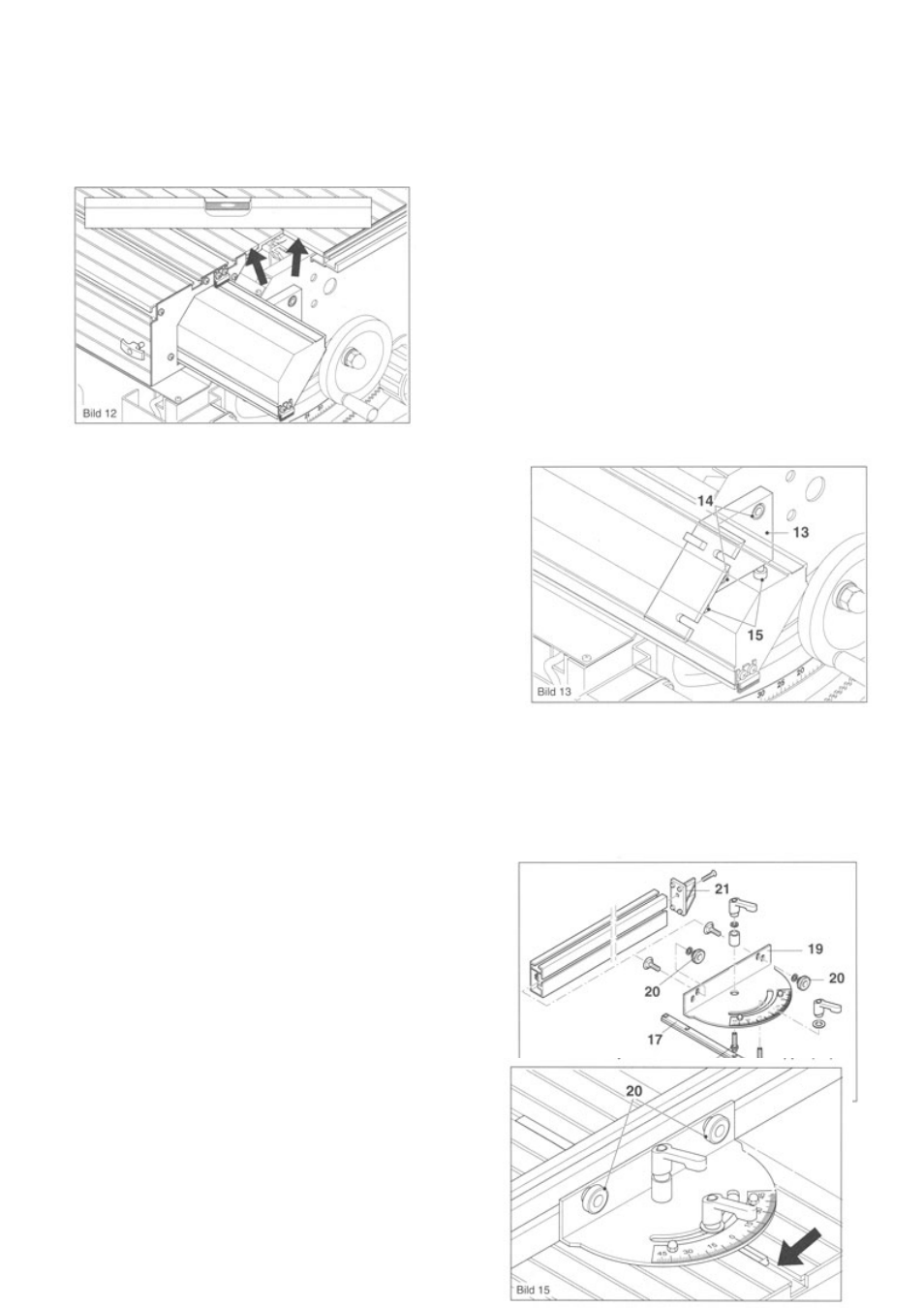

над поверхностью рабочего стола станка. Уложите форматный суппорт на оба угловых упора (13); удерживая
суппорт в таком положении, задвиньте грибковые гайки в длинные пазы угловых упоров, как это показано стрелками на
рис. 11.
Указание: Сдвиньте до отказа форматный суппорт в угловых упорах в направлении передней стенки станка.
⇒ Туго затяните 4 грибковые гайки.
⇒ С помощью водяного уровня или линейки проверьте паралле-
лен ли форматный суппорт по всей своей длине поверхности ра-
бочего стола.
Чтобы установить на станке наклонные упоры, необходимо станок
поставить в рабочее положение. При правильной установке фор-
матный суппорт расположен слегка выше поверхности рабочего
стола. В идеале разность высот должна быть менее 0,5 мм. Ширина
щели для дисковой пилы должна быть
≤ 10 мм, но не менее 9,5 мм.
Как установить необходимую ширину щели для дисковой пилы, пе-
редвигая форматный суппорт и рабочий стол влево или вправо, бу-
дет описано ниже. Подобную установку необходимо проводить по-
сле транспортировки станка, поэтому Вы должны выполнять её са-
ми. Для этого проделайте следующее:
⇒ Освободите оба угловых упора (13) на передней и задней стороне
станка, отвернув на 1-2 оборота два болта с внутренними шести-
гранниками в головках (14). Для отворачивания болтов используйте
штифтовый ключ на 8 мм.
⇒ Вращайте штифтовым ключом на 6 мм болты с внутренними шестигранниками в головках (15) по часовой стрелке или
против часовой стрелки до тех пор, пока форматный суппорт не займёт желаемое положение относительно поверхности
рабочего стола станка. Измеряйте положение форматного суппорта после каждого поворота регулировочных болтов.
⇒ Передвиньте форматный суппорт в горизонтальном направлении так, чтобы ширина щели для дисковой пилы была в
пределах 9,5-10 мм. Для передвижения суппорта используйте лёгкие удары резиновым молотком.
Указание: Форматный суппорт должен оставаться параллельным поверхности рабочего стола.
⇒ После окончания юстировки снова туго затяните четыре болта с внутренними шестигранниками в головках (14) на пе-
редней и задней стороне станка.
Монтаж поворотного упора
Монтаж поворотного упора проводите в следующем порядке:
⇒ Вверните длинную шпильку (16) в направляющую шину (17).
Туго затяните шпильку.
⇒ Вверните также короткий резьбовой штифт (18) в предназна-
ченное для него отверстие в направляющей шине.
⇒ Наденьте щиток со шкалой (19) на шпильку и штифт.
⇒ Наденьте дистанционную втулку и малую шайбу на длинную
шпильку и наверните на шпильку зажимную рукоятку.
⇒ Наденьте на короткий резьбовой штифт большую шайбу и
наверните на штифт зажимную рукоятку.
⇒ Вставьте оба болта с плоскими круглыми головками и квад-
ратными выступами в головках в отверстия профиля упора и
пропустите резьбовую часть каждого болта через удлинённые
отверстия в щитке с угломерной шкалой (19). Затем наденьте на
каждый болт малую шайбу и затяните гайки с накаткой (20).
⇒ После этого установите правую заглушку (21) в паз профиля
упора.
⇒ Вставьте поворотный упор в левый паз форматного суппорта,
как показано стрелкой на рис. 15.
