12
6.3
Распиловка с использованием параллельного упора

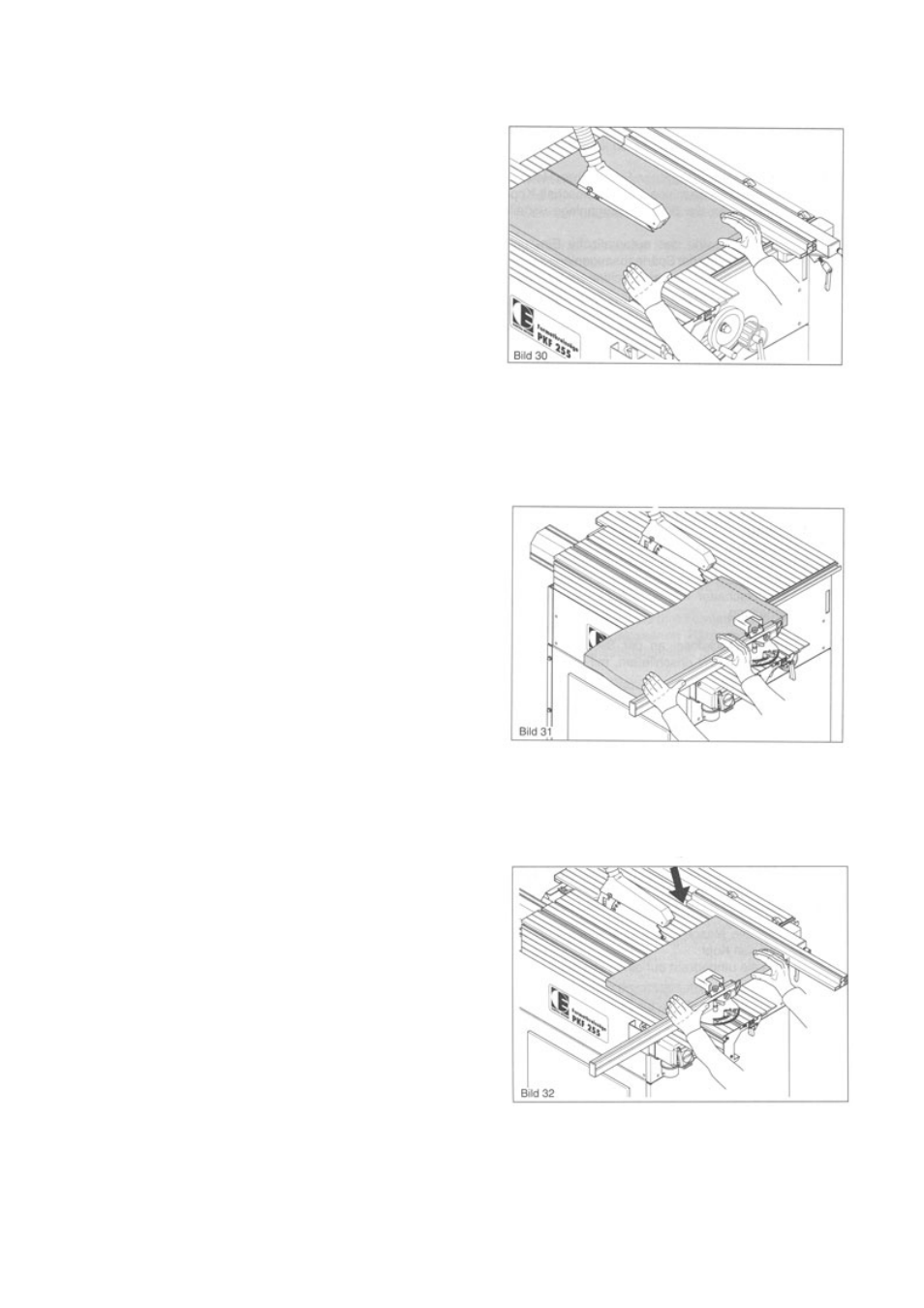

⇒ Зафиксируйте положение форматного суппорта (рис. 30).
⇒ С помощью маховичка (поз.25 на рис. 21) на передней стенке
станка установите необходимый угол наклона дисковой пилы.
⇒ Установите высоту дисковой пилы так, чтобы самый высокий
зуб дисковой пилы выступал над поверхностью обрабатываемой
заготовки примерно на 10 мм.
⇒ Установите параллельный упор на заданное положение раз-
реза.
⇒ Уложите заготовку на рабочий стол станка. Опустите защит-
ный колпак на заготовку так, чтобы расстояние между нижней
кромкой защитного колпака и поверхностью заготовки было не
более 5 мм.
⇒ Включите станок. Обратите внимание на безопасное положе-
ние Ваших рук и двигайте заготовку двумя руками к дисковой
пиле и далее до задней поверхности разжимного клина.
Если в процессе распиловки от заготовки будут отделяться узкие куски, то продвигайте заготовку в области пилы только
правой рукой. (Узкие куски всегда должны отделяться слева от дисковой пилы!).
Используйте толкатель (рис. 29), при малом расстоянии между дисковой пилой и параллельным упором!
⇒ После окончания разреза выключите станок и дайте дисковой пиле полностью остановиться. После этого Вы можете
очистить станок и подготовиться к следующему процессу распиловки.
6.4
Распиловка с использованием форматного суппорта
⇒ Отпустите фиксатор форматного суппорта (рис. 19).
⇒ С помощью маховичка (поз.25 на рис. 21) на передней стенке
станка установите необходимый угол наклона дисковой пилы.
⇒ Установите высоту дисковой пилы так, чтобы самый высокий
зуб дисковой пилы выступал над поверхностью обрабатываемой
заготовки примерно на 10 мм.
⇒ Вставьте поворотный упор в паз форматного суппорта
⇒ Установите необходимый угол разреза на поворотном упоре
(рис. 26). Сдвиньте передний профиль поворотного упора так,
чтобы его правый край был на расстоянии 5-10 мм от дисковой
пилы.
⇒ Уложите обрабатываемую заготовку на форматный суппорт.
Опустите защитный колпак на заготовку так, чтобы расстояние
между нижней кромкой защитного колпака и поверхностью заго-
товки было не более 5 мм.
⇒ Включите станок. Держите обрабатываемую заготовку двумя руками на поворотном упоре и продвигайте её к дисковой
пиле и далее к задней поверхности разжимного клина.
⇒ После окончания разреза выключите станок и дайте дисковой пиле полностью остановиться. После этого Вы можете
очистить станок и подготовиться к следующему процессу распиловки.
6.5
Распиловка с использованием форматного суппорта и параллельного упора
⇒ Отпустите фиксатор форматного суппорта (Рис. 19).
⇒ С помощью маховичка (поз.25 на рис. 21) на передней стенке
станка установите необходимый угол наклона дисковой пилы.
⇒ Установите высоту дисковой пилы так, чтобы самый высокий
зуб дисковой пилы выступал над поверхностью обрабатываемой
заготовки примерно на 10 мм.
⇒ Вставьте поворотный упор в паз форматного суппорта
⇒ Установите поворотный упор на 0 °. Сдвиньте передний про-
филь поворотного упора так, чтобы его правый край был на рас-
стоянии 5-10 мм от дисковой пилы.
⇒ Установите параллельный упор на заданное положение раз-
реза.
Указание: Торец переднего профиля параллельного упора (по-
казан стрелкой на рис. 32) должен быть против максимально вы-
сокой точки дисковой пилы.
⇒ Уложите заготовку на рабочий стол станка. Опустите защитный колпак на заготовку так, чтобы расстояние между ниж-
ней кромкой защитного колпака и поверхностью заготовки было не более 5 мм.
⇒ Включите станок. Прижмите заготовку к параллельному упору и двумя руками держите поворотный упор. Продвигайте
обрабатываемую заготовку вместе с форматным суппортом к дисковой пиле и далее до задней поверхности разжимного
клина (см. рис. 32).
⇒ После окончания разреза выключите станок и дайте дисковой пиле полностью остановиться. После этого Вы можете
