Опасность поражения головы, рук и кистей рук.
Станок подсоединён к электрической сети и может неожиданно включиться.
⇒ Перед началом работ по замене дисковой пилы выньте вилку кабеля электропитания станка из розетки электрической
сети.
Warnung!
Опасность поражения головы, рук и кистей рук.
Дисковые пилы из высоколегированной быстрорежущей стали (HSS) и составные дисковые пилы при установке на станок
могут быть разорваны.
⇒ Дисковые пилы из высоколегированной быстрорежущей стали (HSS) и составные дисковые пилы вследствие повышен-
ной опасности разрыва, характерной для подобных пил, не должны использоваться на форматном станке с дисковой пи-
лой.
Вы можете приобрести у фирмы Elektra Beckum различные дисковые пилы для форматного станка с дисковой пилой PKF
255. Перечень дисковых пил Вы найдёте в разделе 10, Специальные принадлежности.
Vorsicht! Опасность пореза кистей рук.
Зубья дисковой пилы имеют остроту ножа.
⇒ При замене дисковой пилы пользуйтесь перчатками.
Для замены дисковой пилы проделайте следующее:
⇒ С помощью второго рабочего снимите форматный суппорт со
станка.
⇒ Вращайте маховичок (28 на рис. 22) по часовой стрелке до упо-
ра так, чтобы дисковая пила заняла максимально высокое поло-
жение.
⇒ Снимите защитный колпак с разжимного клина.

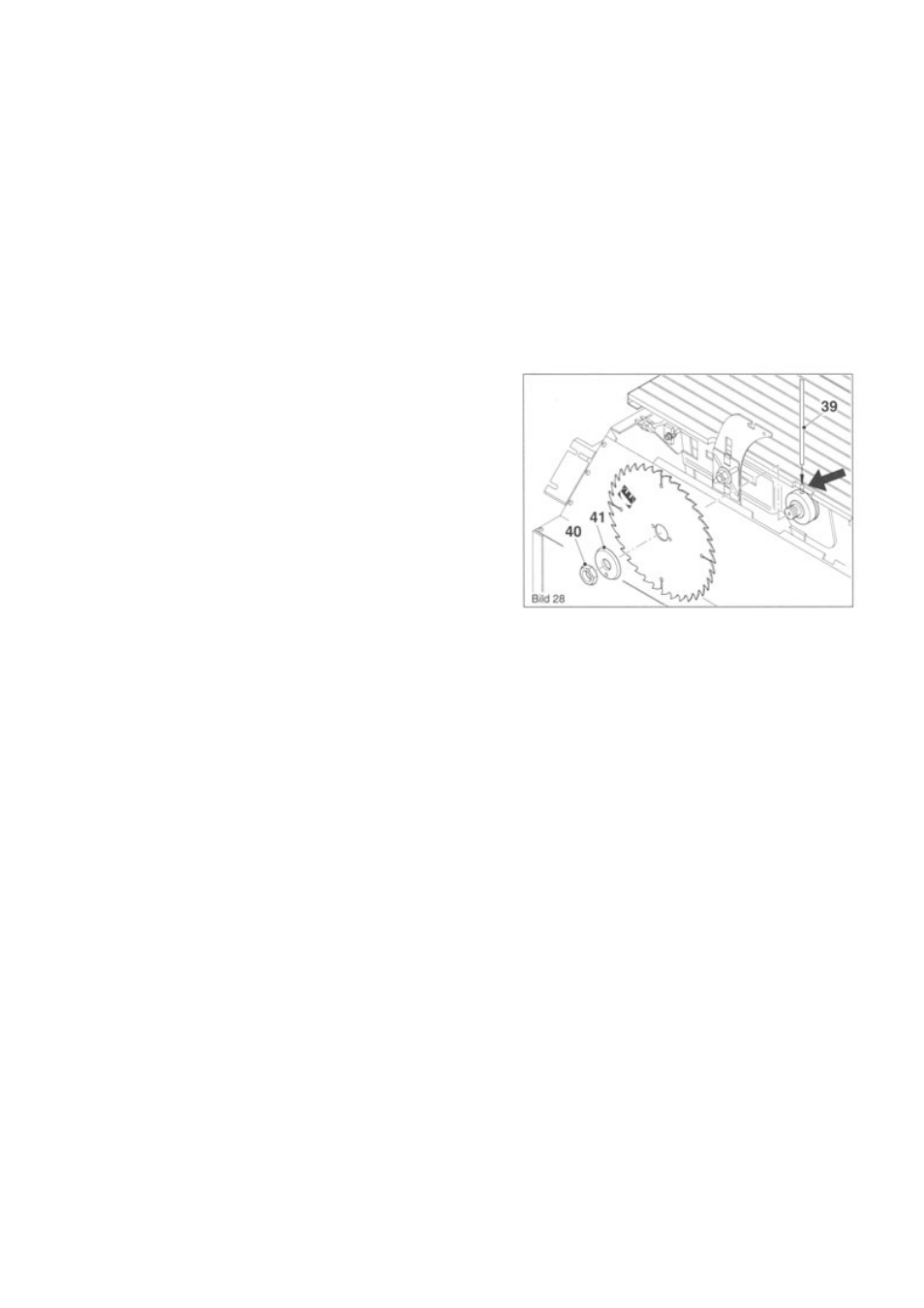

⇒ Вставьте штекер (39) в отверстие в поверхности рабочего стола
(отверстие расположено слегка правее щели для дисковой пилы)
и, продвигая штекер далее, вставьте его в отверстие во фланце
узла крепления дисковой пилы. Для совпадения с отверстием во
фланце, возможно, потребуется слегка повернуть дисковую пилу.
⇒ С помощью прилагаемого гаечного ключа ослабьте примерно на
два оборота оба болта с шестигранными головками (3 на рис. 3) на
крышке поворотного кожуха (размер «под ключ» головок болтов 8 мм).
⇒ Возьмитесь руками за отштампованные язычки на крышке поворотного кожуха (показаны чёрными стрелками на рис. 3).
Поднимите крышку, чтобы освободить её из анкерного крепления, и отклоните крышку наружу.
Указание: крышка укреплена на поворотном кожухе с помощью двух рычагов и, поэтому выпасть наружу не может.
⇒ Ослабьте натяжную гайку (40), вращая её по часовой стрелке (Левая резьба!), и продолжая вращать в том же направ-
лении, снимите гайку совсем. Для отворачивания гайки используйте прилагаемый в упаковке станка гаечный ключ (размер
«под ключ» гайки 30 мм). Затем снимите распорный фланец (41) и дисковую пилу с вала дисковой пилы.
⇒ Очистите рабочие поверхности обоих фланцев, а также новую дисковую пилу вокруг отверстия в центре диска и уста-
новите всё на вал дисковой пилы.
Указание: При наблюдении с передней стороны станка зубья дисковой пилы должны быть направлены вниз.
⇒ Туго затяните натяжную гайку (40), вращая её против часовой стрелки (Левая резьба!) гаечным ключом.
⇒ Теперь наклоните крышку поворотного кожуха и поставьте её в первоначальное положение. Крышка должна прочно
удерживаться на анкерном креплении.
⇒ Снова туго затяните оба болта с шестигранными головками (3 на рис. 3).
Warnung!
Опасность поражения головы, рук и кистей рук.
Неудалённый штекер (39 на рис. 28) при включении станка будет с силой выброшен наружу. При этом возможно повреж-
дение двигателя.
⇒ Удалите штекер (39) из фланца вала дисковой пилы и отверстия в поверхности рабочего стола!
⇒ Наконец, установите на станок форматный суппорт и туго затяните болты крепления.
4.4 Транспортировка/хранение
Транспортировка и хранение форматного станка с дисковой пилой PKF 255 производятся следующим образом:
⇒ Вращайте маховичок вертикальной установки на передней стороне станка до тех пор, пока дисковая пила не опустится
вниз до того уровня, чтобы защитный колпак лёг на поверхность рабочего стола.
Вы можете также снять защитный колпак. После этого продолжайте опускать дисковую пилу до тех пор, пока её зубья
полностью не скроются в щели рабочего стола.
⇒ Зафиксируйте положение форматного суппорта ручкой фиксатора (см. рис. 19)
⇒ Снимите со станка все специальные принадлежности и уложите все снятые узлы и детали для хранения в сухое место.
⇒ Закрепите параллельный упор на рабочем столе станка. Или храните упор отдельно от станка в сухом месте.
⇒ С помощью второго рабочего поднимите станок. Второй рабочий должен поднимать станок за угол рабочего стола. Ни-
когда не поднимайте станок за держатель опоры (специальная принадлежность) или за сторону рабочего стола.
