3
Установка шкалы
Указание: Установка шкалы возможна только, если форматный
суппорт
• демонтирован или
• сдвинут в нижнее положение.

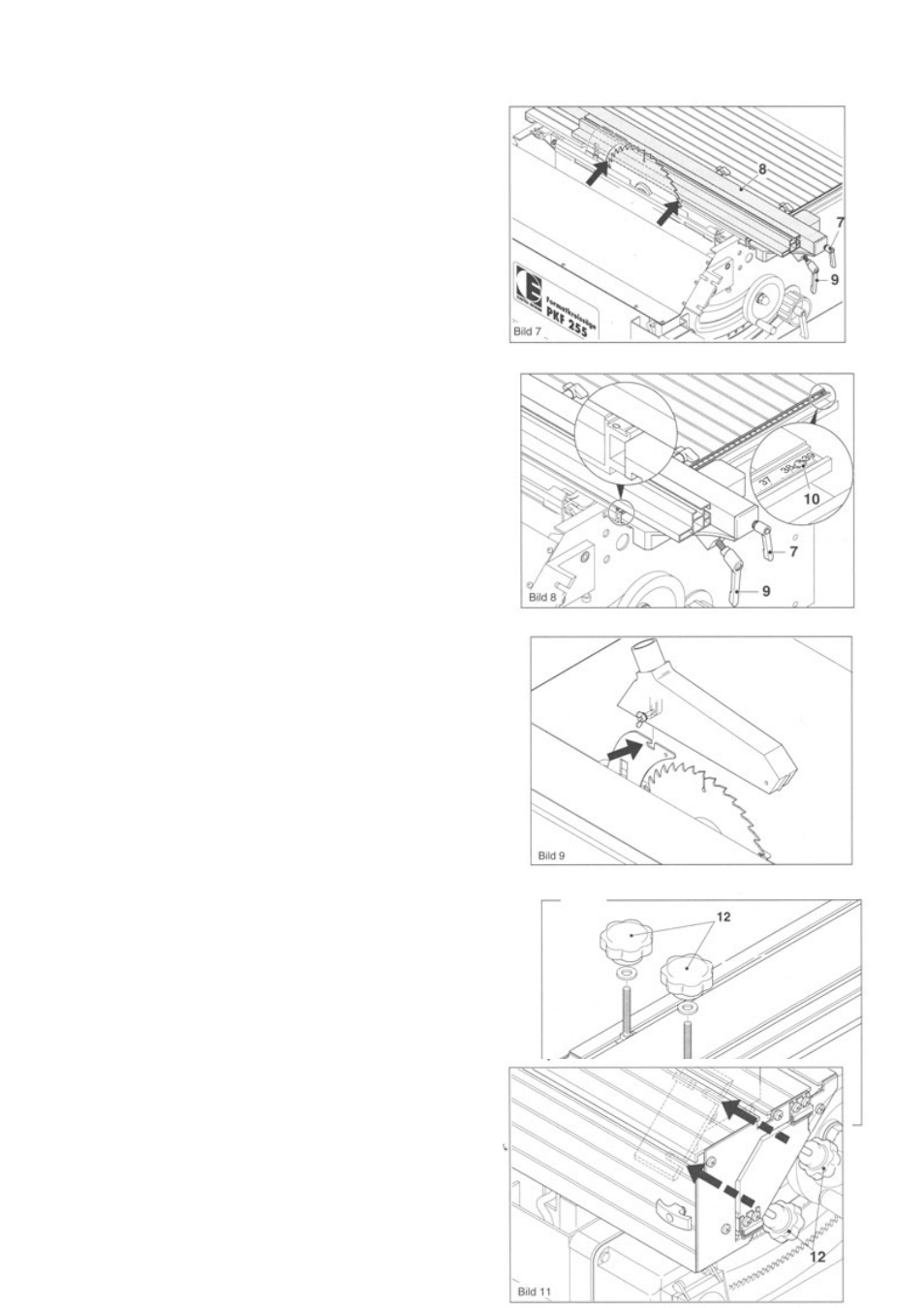

⇒ Уложите параллельный упор (8) параллельно дисковой пиле
(показано чёрными стрелками на рис. 7). Туго затяните рычаг
крепления (9) параллельного упора.
Вращайте зажимную ручку (7) по часовой стрелке до тех пор,
пока параллельный упор не будет плотно прижат своим нижним
краем к поверхности рабочего стола.
⇒ Ослабьте винт крепления шкалы на рабочем столе на 0,5-1
оборот.
⇒ Передвиньте шкалу так, чтобы нулевая точка шкалы находилась
точно против края нижнего профиля параллельного упора (показа-
но стрелкой на рис. 8).
⇒ Снова туго затяните винт крепления шкалы (10). Поднимите
параллельный упор с поверхности рабочего стола. Для этого вра-
щайте против часовой стрелки малую зажимную ручку (7) и затем
освободите рычаг (9).
Установка защитного колпака
⇒ Наденьте защитный колпак (11) сверху на разжимной клин на
специально перфорированное отверстие. Туго затяните барашковую
гайку на защитном колпаке. Защитный колпак должен иметь некото-
рую подвижность на разжимном клине.
3.5
Установка форматного суппорта
⇒ Переверните форматный суппорт верхней поверхностью вниз и
уложите его на ровную деревянную подкладку.
Наверните на 1-2 оборота 4 грибковые гайки (12) на болты с плоскими
круглыми головками, вставленные в оба паза форматного суппорта.
Сдвиньте каждую пару болтов с грибковыми гайками на концы пазов.
⇒ С помощью второго рабочего поднимите форматный суппорт
