Metabo PKF 255 - Инструкция (Страница 5)

2
Указание: крышка укреплена на поворотном кожухе с помощью двух рычагов и, поэтому выпасть наружу не
может.
⇒ Ослабьте натяжную гайку (5) примерно на один оборот. Исполь-
зуйте для этого прилагаемый в упаковке станка гаечный ключ
(размер «под ключ» гайки 19 мм).

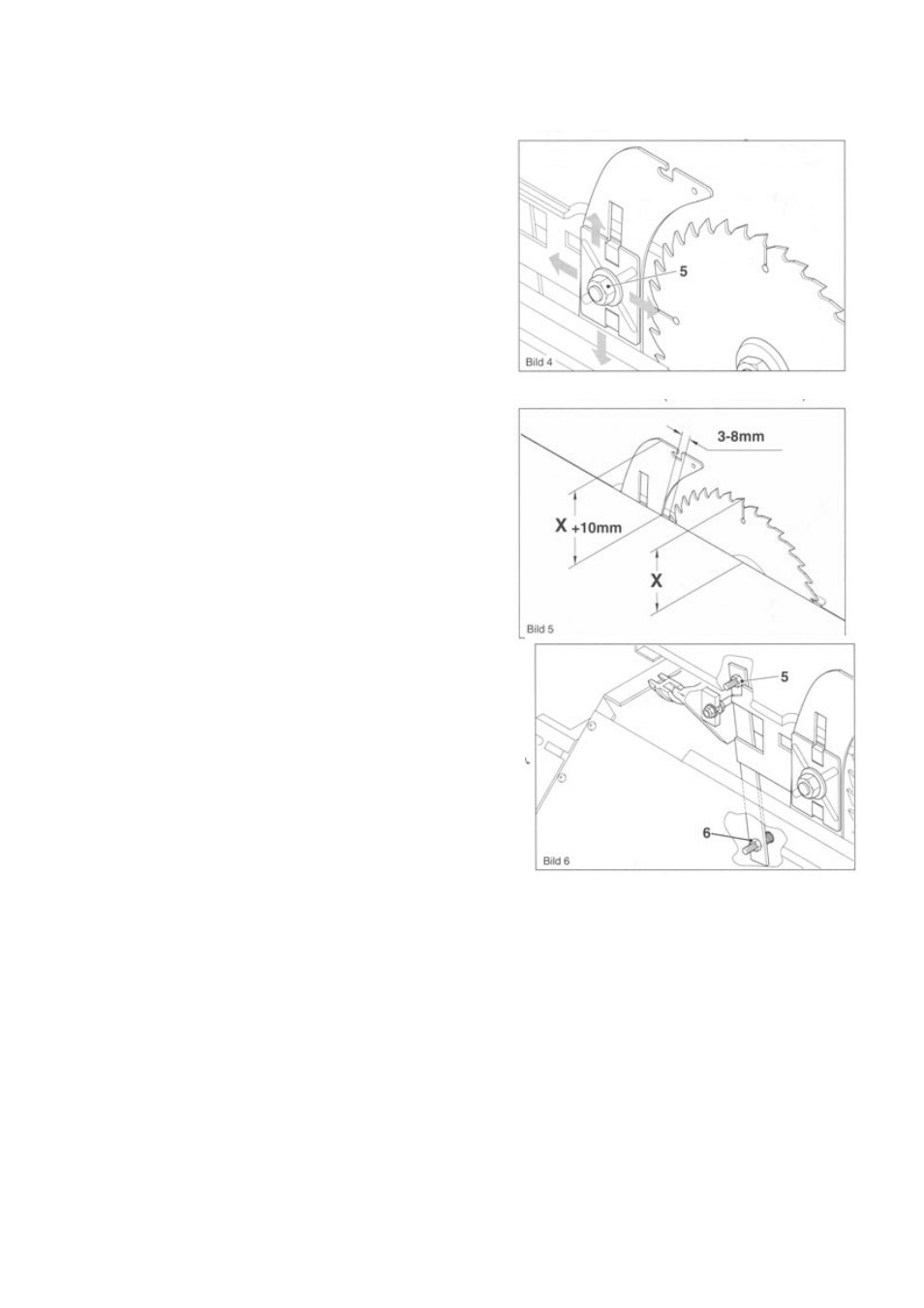

⇒ Теперь передвиньте разжимной клин в нужное положение
(см. рис. 5):
- Расстояние между вершинами зубьев дисковой пилы и краем
разжимного клина должно быть в пределах 3-8 мм.
- Вершина разжимного клина должна быть примерно на 10 мм вы-
ше самого высокого зуба дисковой пилы (считая от поверхности
рабочего стола).
⇒ После установки разжимного клина снова туго затяните натяжную
гайку. Чтобы установка не изменилась, перед затягиванием гайки
слегка сместите в сторону прижимную накладку клина.
⇒ Проверьте, лежат ли разжимной клин и дисковая пила в одной
плоскости. Разжимной клин не должен выступать в сторону от дис-
ковой пилы.
Если регулировка положения разжимного клина окажется необходи-
мой, поверните шестигранную гайку (5 или, возможно, также и 6) по
часовой стрелке, чтобы разжимной клин сместился в сторону право-
го края рабочего стола, или против часовой стрелки, чтобы разжим-
ной клин сместился в сторону левого края рабочего стола.
⇒ Теперь наклоните крышку поворотного кожуха и поставьте её в
первоначальное положение. Крышка должна прочно удерживаться
на анкерном креплении.
⇒ Снова туго затяните оба болта с шестигранными головками (3).
