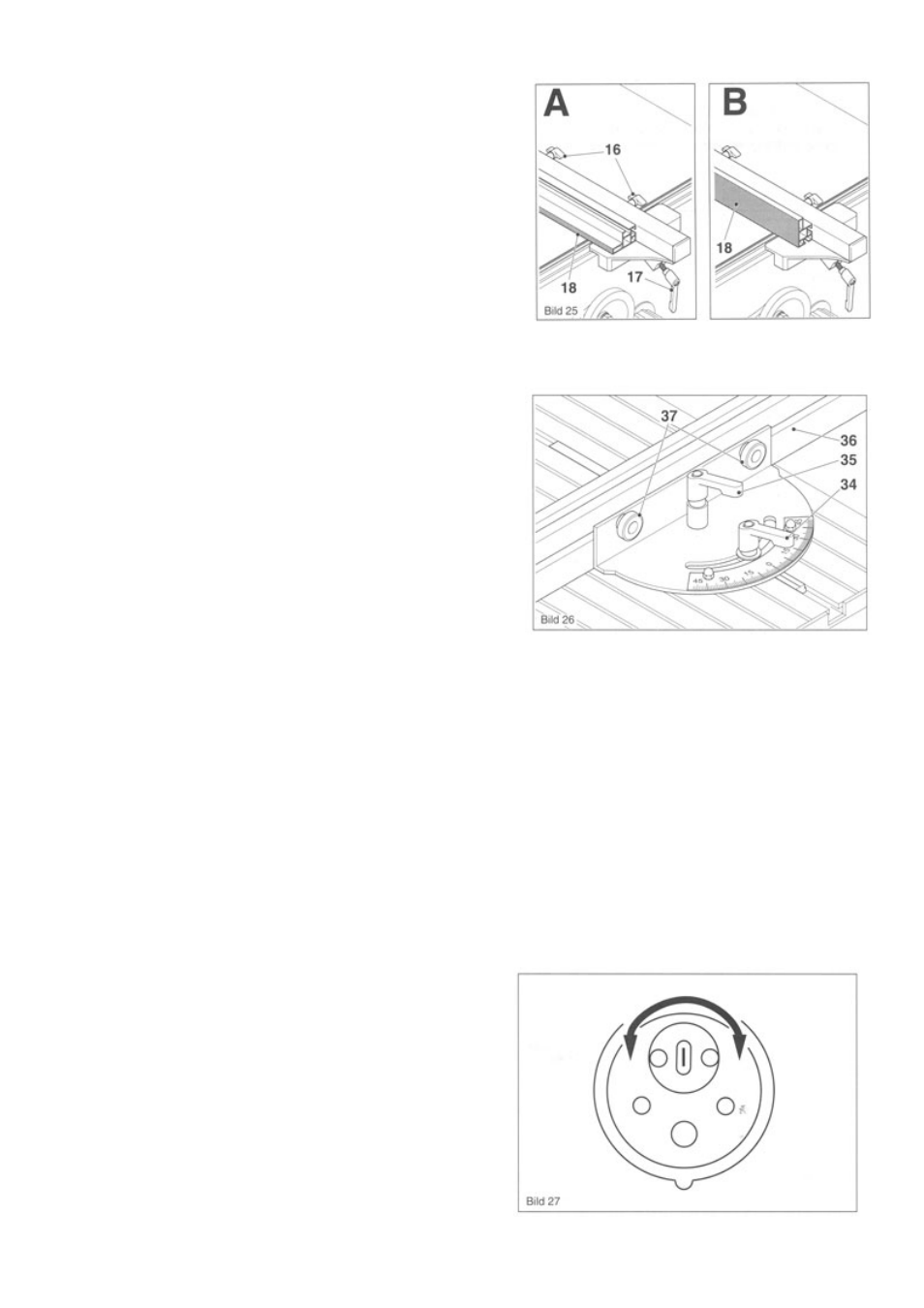

Вы можете передний профиль укрепить на упоре в двух вариантах
(рис. 25):
• Если Вы устанавливаете дисковую пилу под некоторым углом
наклона, всегда работайте с низким передним профилем (см.
рис. 25А).
• Если Вы распиливаете плоские заготовки, во всех случаях рабо-
тайте с низким передним профилем.
• Если Вы распиливаете высокие заготовки, установите передний
профиль высокой стороной (см. рис. 25В).
Стр. 11
⇒ Чтобы сменить передний профиль, ослабьте обе барашковые
гайки (16) примерно на 1-2 оборота. После этого сдвиньте передний
профиль вперёд или назад по направляющей планке параллельного
упора.
⇒ Вставьте нужный вариант переднего профиля (А или В) снова на
направляющую планку параллельного упора. Туго затяните обе барашковые гайки (16).
Поворотный упор
Поворотный упор служит вспомогательным инструментом при косых
поперечных разрезах под любым углом в пределах
± 45 °. Этот упор
передвигается с левой стороны и параллельно дисковой пиле вдоль
паза в форматном суппорте.
Поворотный упор предлагает много возможностей регулировки, ко-
торые будут подробно описаны ниже.
⇒ Всегда сначала установите угол разреза на поворотном упоре.
Для этого ослабьте обе зажимных рукоятки (34 и 35). Затем повер-
ните поворотный упор на нужный угол (штрих угломерной шкалы
должен быть точно над маркировкой на направляющей шине).
⇒ После этого затяните сначала переднюю зажимную ручку (34),
чтобы зафиксировать угломерную шкалу, а затем затяните заднюю
зажимную ручку (35).
⇒ Ослабив предварительно обе гайки с накаткой (37), можно слегка сдвинуть в боковом направлении передний профиль
(36). Обратите внимание на то, что при любых процессах распиловки расстояние от правого конца переднего профиля до
дисковой пилы должно быть 5-10 мм. После регулировки положения переднего профиля снова туго затяните гайки с на-
каткой (37).
4.2 Ввод в эксплуатацию
⇒ Проложите соединительный кабель. Соедините его со штекером на переключателе «включено/выключено», вставьте
вилку кабеля электропитания станка в розетку электрической сети.
Изменение направления вращения трёхфазного двигателя
Warnung!
Опасность поражения головы, рук и кистей рук.
Трёхфазный двигатель форматного станка с дисковой пилой PKF 255 DN может вращаться в обратном направлении!
⇒ Проверьте направление вращения двигателя и при необходимости измените направление вращения.
⇒ Для этого включите и сразу же выключите станок.
Наблюдайте направление вращения останавливающейся дисковой пилы.
Если Вы стоите с левой стороны станка, дисковая пила должна вращаться по часовой стрелке. Если дисковая пила вра-
щается против часовой стрелки, необходимо изменить направление вращения двигателя с помощью фазовращателя,
встроенного в СЕЕ-штекер ниже переключателя «включено/выключено».
⇒ Для изменения направления вращения двигателя, выньте со-
единительный кабель из СЕЕ-штекера ниже переключателя
«включено/ выключено».
⇒ С помощью второго рабочего уложите станок на правую сторо-
ну.
Achtung! Повреждение СЕЕ-штекера.
⇒ Никогда не меняйте чередование фаз прямой переменой мест
контактных штифтов в СЕЕ-штекере.
⇒ Лезвием отвёртки шириной примерно 5-6 мм надавите на фа-
зовращатель (38) и поверните его на 180
°, как показано на рис. 27.
4.3
Замена дисковой пилы
