4
• Предохранительный колпак
• 1
гаечный ключ для болтов с размером головок 8, 10, 13, 19, 30, 46 мм
• 1
штекер
∅ 6 мм, длиной 170 мм
• Параллельный упор с передним профилем
• Толкатель
• Держатель шланга системы отсоса опилок
• Инструкция (та, которую Вы в настоящее время читаете)
В упаковке форматного суппорта (рис. 1b) Вы найдёте:
• Форматный суппорт
• Поворотный упор (в разобранном виде)
• 4
зажимные гайки М 8 с ручками в виде грибков
• 4
шайбы А 8,4
• 1
прижим для обрабатываемой заготовки
• 1
зажимная рукоятка с резьбовой осью М 6
• 1
винт М 6 с полукруглой низкой головкой
• 1
шайба А 6,4
3.2
Монтаж
После извлечения из транспортной упаковки станок оказывается
смонтированным ещё не полностью.
Перед вводом станка в эксплуатацию на него необходимо устано-
вить ещё несколько деталей. К таким деталям относятся: защит-
ный колпак, параллельный упор и штуцер системы отсоса опилок.
Кроме этого необходимо поставить форматный суппорт и устано-
вить станок на подставку.

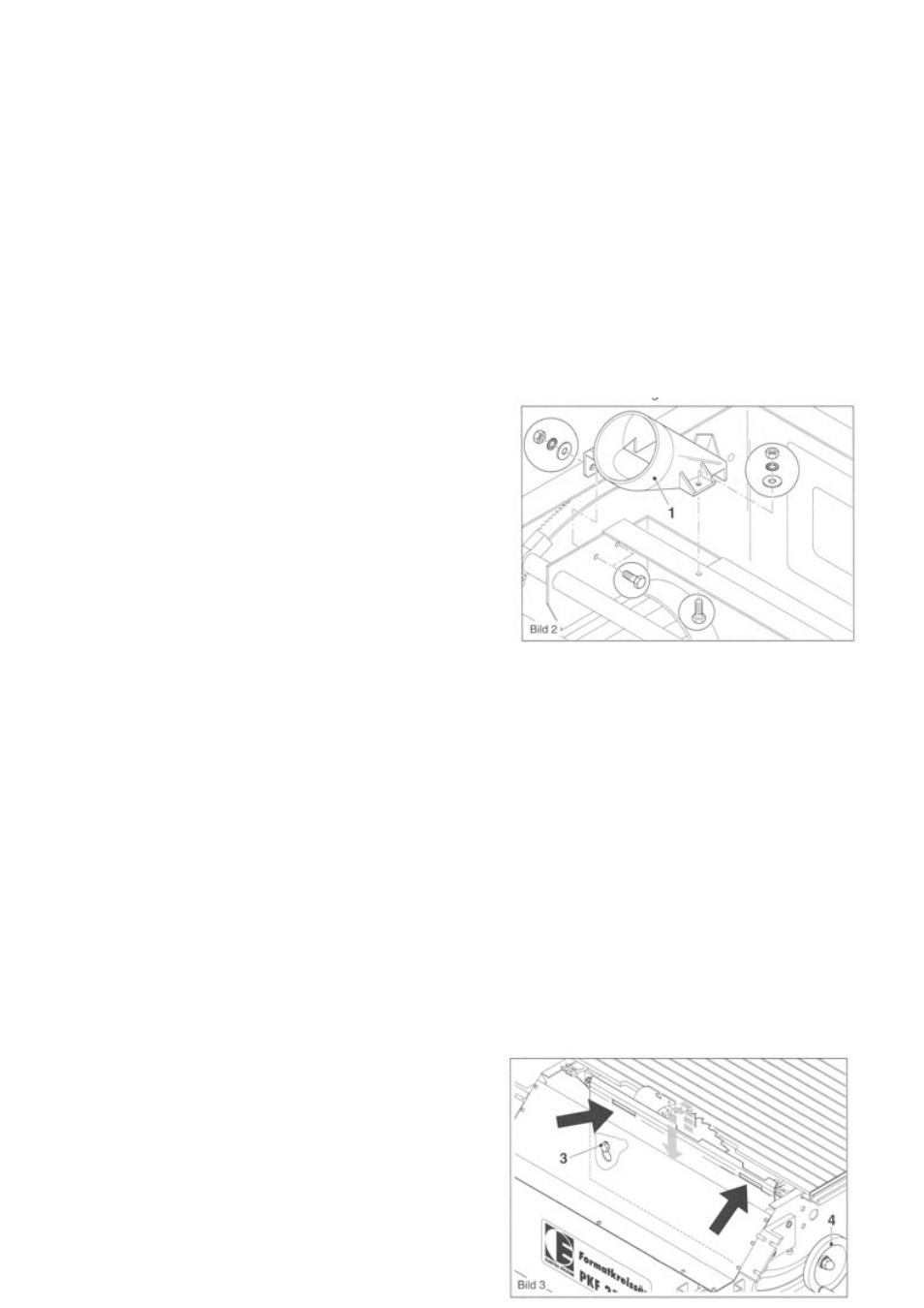

Присоединение штуцера системы отсоса опилок
⇒ С помощью второго рабочего переверните станок и установите
его верхней поверхностью вниз на устойчивую поверхность.
⇒ Приверните штуцер системы отсоса опилок к кожуху для опилок.
Используйте для этого прилагаемые в транспортной упаковке:
- 3 болта с шестигранными головками М 6х16
- 3 гайки шестигранные М 6
- 3 шайбы с внутренним диаметром 6,4 мм
- 3 стопорные шайбы А 8,4
3.3 Крепление на подставке
Установку подставки для станка следует проводить в соответствии с отдельной инструкцией. Эту инструкцию Вы найдёте
в упаковке подставки.
⇒ Соберите саму подставку в соответствии с отдельной инструкцией.
3.4 Установка/юстировка
Потребуется ещё одна работа по установке. Сначала, если сборка закончена, можно установить и отъюстировать фор-
матный суппорт.
Установка разжимного клина
В процессе резания разжимной клин предотвращает сжатие разреза позади дисковой пилы и заклинивание дисковой пи-
лы. Отсутствие разжимного клина в процессе резания может привести к следующим ситуациям:
• Обратный удар: Обрабатываемая заготовка будет захвачена «поднимающимися» зубьями дисковой пилы и брошена в
оператора станка.
• Сильное выделение тепла между обрабатываемой древесиной и «поднимающимися» зубьями дисковой пилы приве-
дёт к подгоранию древесины.
• Чистая поверхность распила «поднимающимися» зубьями дисковой пилы будет снова испорчена (разорвана).
⇒ Вращайте по часовой стрелке маховичок (4) на передней панели станка до тех пор, пока дисковая пила не займёт своё
самое верхнее положение.
⇒ С помощью прилагаемого гаечного ключа ослабьте примерно
на два оборота оба болта с шестигранными головками (3) на
крышке поворотного кожуха (размер «под ключ» головок болтов 8
мм).
⇒ Возьмитесь руками за отштампованные язычки на крышке
поворотного кожуха (показаны чёрными стрелками на рис. 3).
Поднимите крышку, чтобы освободить её из анкерного крепле-
ния, и отклоните крышку наружу.
