Установка
Изменение ориентации портов подачи
и выхода жидкости
Насос поставляется с впускным патрубком для жидкости (R)
и выпускным патрубком для жидкости (S), обращенными
в одинаковом направлении. См. Рис. 4. Для изменения
ориентации впускного и/или выпускного порта:
1. Выкрутите винты и снимите шайбы (106, 112, 113 и 114),
которые закрепляют впускной (102) и/или выпускной (103)
коллектор на крышках (101).
2. Переверните коллектор и снова подсоедините.
Установите болты и шайбы, и затяните с моментом затяжки
в 150-160 дюймов на фунт (17-18 НSм). Смотрите раздел
Последовательность затяжки, стр. 30.
ОБОЗНАЧЕНИЯ
N
Впускной воздушный порт
Ć 1/2 npt(f)
P
Глушитель. Выпускной
воздушный порт Ć 3/4 npt(f)
R
2"Ćôëàíåö впускного
патрубка для жидкости
S
2"Ćôëàíåö выпускного
патрубка для жидкости
101 Крышки для жидкости
102 Впускной коллектор
для жидкости
103 Выпускной коллектор
для жидкости
106 Винты выпускного
коллектора для жидкости
(сверху)
112 Винты впускного
коллектора для жидкости
(снизу)
113 Шайба выпускного
коллектора для жидкости
114 Шайба впускного
коллектора для жидкости
04613B

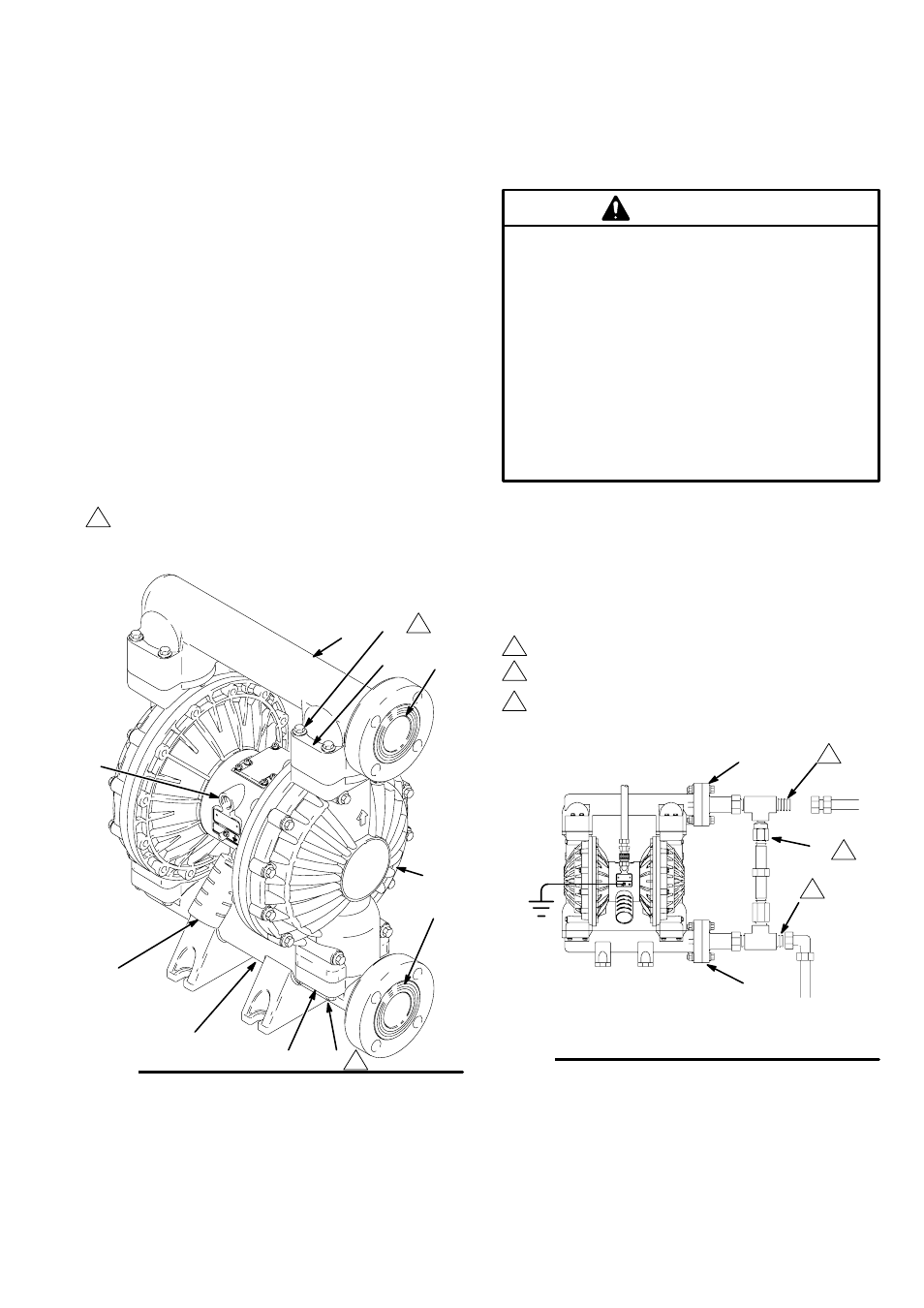

Рис. 4
1
Затяните с моментом затяжки
в 150-160 дюймов на фунт
(17-18 НSм). Смотрите раздел
Последовательность
затяжки, стр. 30.
N
P
R
S
1
103
102
101
1
106
112
113
114
Клапан сброса давления жидкости
Некоторые системы могут потребовать установки клапана
сброса давления на выходе насоса для предотвращения
избыточного давления и разрыва насоса или шланга.
См. Рис. 5.
Температурное расширение жидкости в линии выхода может
вызвать избыточное давление. Это может произойти при
использовании длинных линий подачи жидкости
подверженных нагреву солнечными лучами или окружающей
температурой, или в случае перекачивания из холодного
места в теплое (например, из подземной емкости).
Избыточное давление может также возникнуть
при использовании насоса Husky для подачи жидкости на
поршневой насос, когда впускной клапан поршневого насоса
не закрыт, что приводит к созданию пробки в линии выхода.
ВНИМАНИЕ
Рис. 5
1
2
Подключите линию подачи жидкости здесь.
ОБОЗНАЧЕНИЯ
R
2"Ćôëàíåö впускного патрубка для жидкости
S
2"Ćôëàíåö выпускного патрубка для жидкости
V
Клапан сброса давления
Деталь ¹ 112119 (нержавеющая сталь)
R
S
Подсоедините линию выпуска жидкости здесь.
1
2
3
Установите клапан между портами подачи и выходом жидкости.
V
3
