6 308550
Установка
Воздухопровод
ПРЕДУПРЕЖДЕНИЕ
Главный воздушный кран стравливающего типа (B)
необходим в Вашей системе для стравливания воздуха,
захваченного между этим клапаном и насосом. Захваченный
воздух может привести к непредсказуемому срабатыванию
насоса, что может привести к серьезной травме, включая
опасность попадания жидкости в глаза или ее инъекции под
кожу, а также опасность травмы от движущихся частей,
или загрязнения опасными жидкостями. См. рис. 2.
1. Установите принадлежности для линии сжатого подачи воздуха,
как показано на рис. 2. Разместите эти принадлежности
на стене или на кронштейне. Убедитесь, что линия подачи
воздуха на принадлежности является электропроводной.
a. Установите регулятор подачи воздуха (C) и манометр
для контроля давления жидкости. Давление жидкости
на выходе должно быть одинаковым с установкой
на регуляторе подачи воздуха.
b. Расположите один главный воздушный клапан
стравливающего типа (B) вблизи насоса и используйте
его для стравливания захваченного воздуха. Смотрите
пункт ПРЕДУПРЕЖДЕНИЕ слева. Расположите другой
главный воздушный клапан (E) выше по потоку от всех
принадлежностей воздушной линии и используйте его
для их отключения во время очисти и ремонта.
c. Фильтр воздушной линии (F) задерживает вредные
частицы грязи и влаги в подаваемом сжатом воздухе.
2. Установите электропроводящий, гибкий воздушный шланг (A)
между принадлежностями и впускным воздушным 1/2 npt(f)Ć
патрубком насоса (N). См. Рис. 2. Используйте воздушный
шланг с минимальным внутренним диаметром 1/2" (13 мм).
3. Накрутите быстроразъемный соединитель воздушной линии (D)
на конец воздушного шланга (A), и проверьте, что патрубок
соединителя имеет достаточный размер, чтобы не
воспрепятствовать воздушному потоку, что могло бы ухудшить
рабочие характеристики насоса. Вкрутите сопряженный фитинг
в впускной воздушный патрубок насоса без затяжки.
Не подсоединяйте соединитель (D) к фитингу до тех пор,
пока Вы не будете готовы к эксплуатации насоса.
04614B

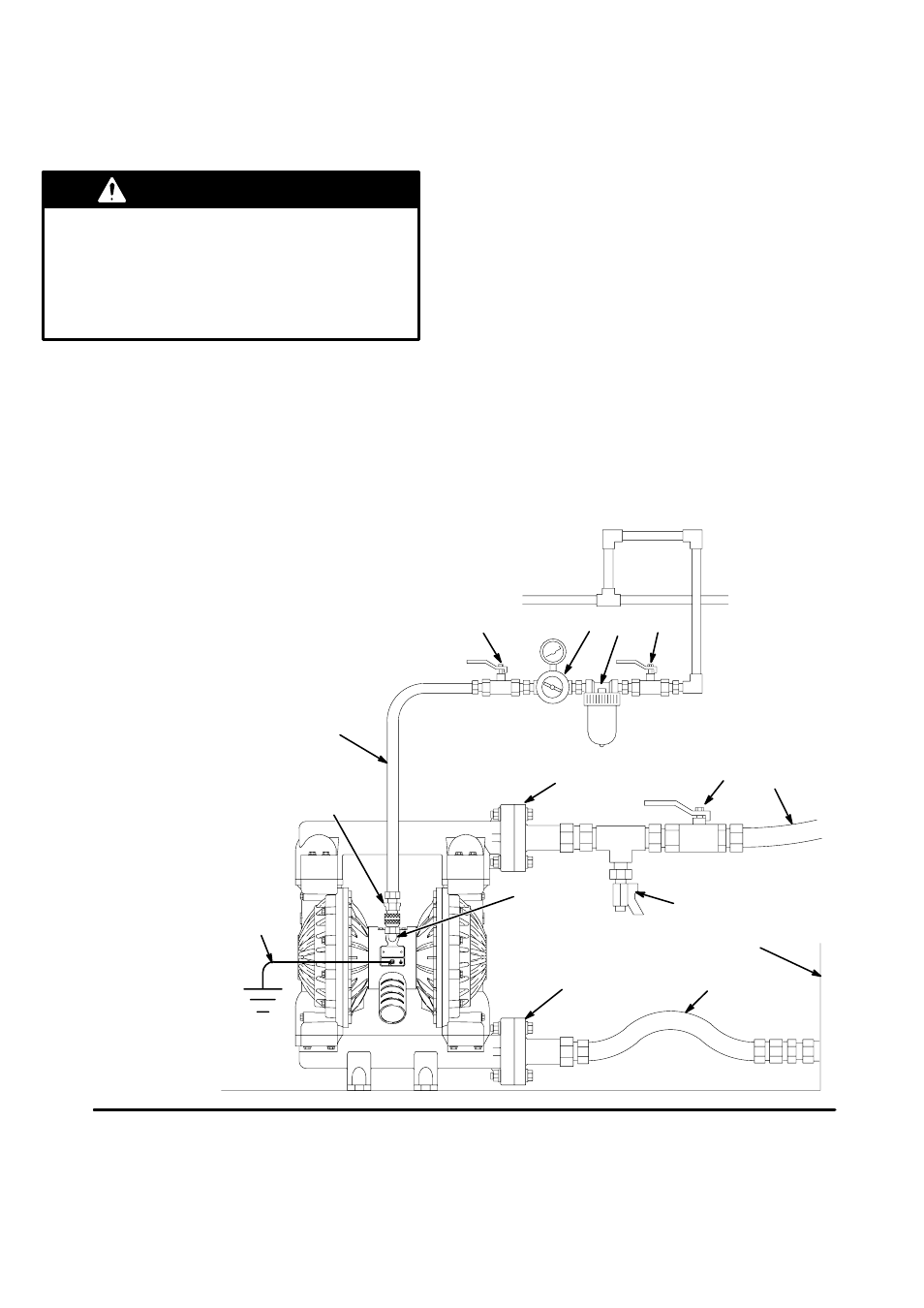

ПОЯСНЕНИЯ ДЛЯ РИС. 2
A
Электропроводящий шланг подачи воздуха
B Главный воздушный клапан стравливающего
типа (необходим для насоса)
C Регулятор подачи воздуха
D Быстроразъемное соединение
воздушной линии
E Главный воздушный клапан
(для принадлежностей)
F Фильтр воздушной линии
G Всасывающий шланг для жидкости
H Подача жидкости
J Кран слива жидкости
(установка обязательна)
K Запорный клапан для жидкости
lØëàíã для жидкости
N Впускной воздушный порт Ć 1/2 npt(f)
R 2"Ćôëàíåö впускного патрубка
для жидкости
S 2"Ćôëàíåö выпускного патрубка
для жидкости
Y Провод заземления
(необходим; инструкции
по установке см.
на стр. 5)
Рис. 2
ТИПОВАЯ УСТАНОВКА НА ПОЛУ
Y
J
F
B E C
A
D
K L
G
H
R
S
N
