308550 19
Обслуживание
Ремонт диафрагмы
Необходимые инструменты
D Динамометрический ключ
D Торцевой ключ на 13 мм
D Разводной гаечный ключ
D Гаечный ключ с открытым зевом на 19 мм
D Съемник уплотнительного кольца
D Консистентная смазка, загущенная литиевыми мылами
Разборка
ПРИМЕЧАНИЕ: Можно приобрести ремонтный комплект
для секции для жидкости. См. стр. 25 для заказа правильного
комплекта для Вашего насоса. Детали, включенные в комплект,
отмаркированы звездочкой, например (401*). Для наилучших
результатов используйте все детали из комплекта.
ПРЕДУПРЕЖДЕНИЕ
Чтобы снизить риск серьезной травмы в случаях, когда
необходимо сбросить давление, обязательно выполняйте
Процедуру сброса давления, описанную на стр. 11.
1. Сбросьте давление.
2. Снимите коллекторы и разберите шаровые обратные клапаны,
как описано на стр. 18.
3. С помощью торцовых ключей на 10 мм выкрутите винты
(107 и 108), крепящие крышки для жидкости (101) на крышках
для воздуха (23). Стяните крышки для жидкости (101) с насоса.
См. Рис. 12.

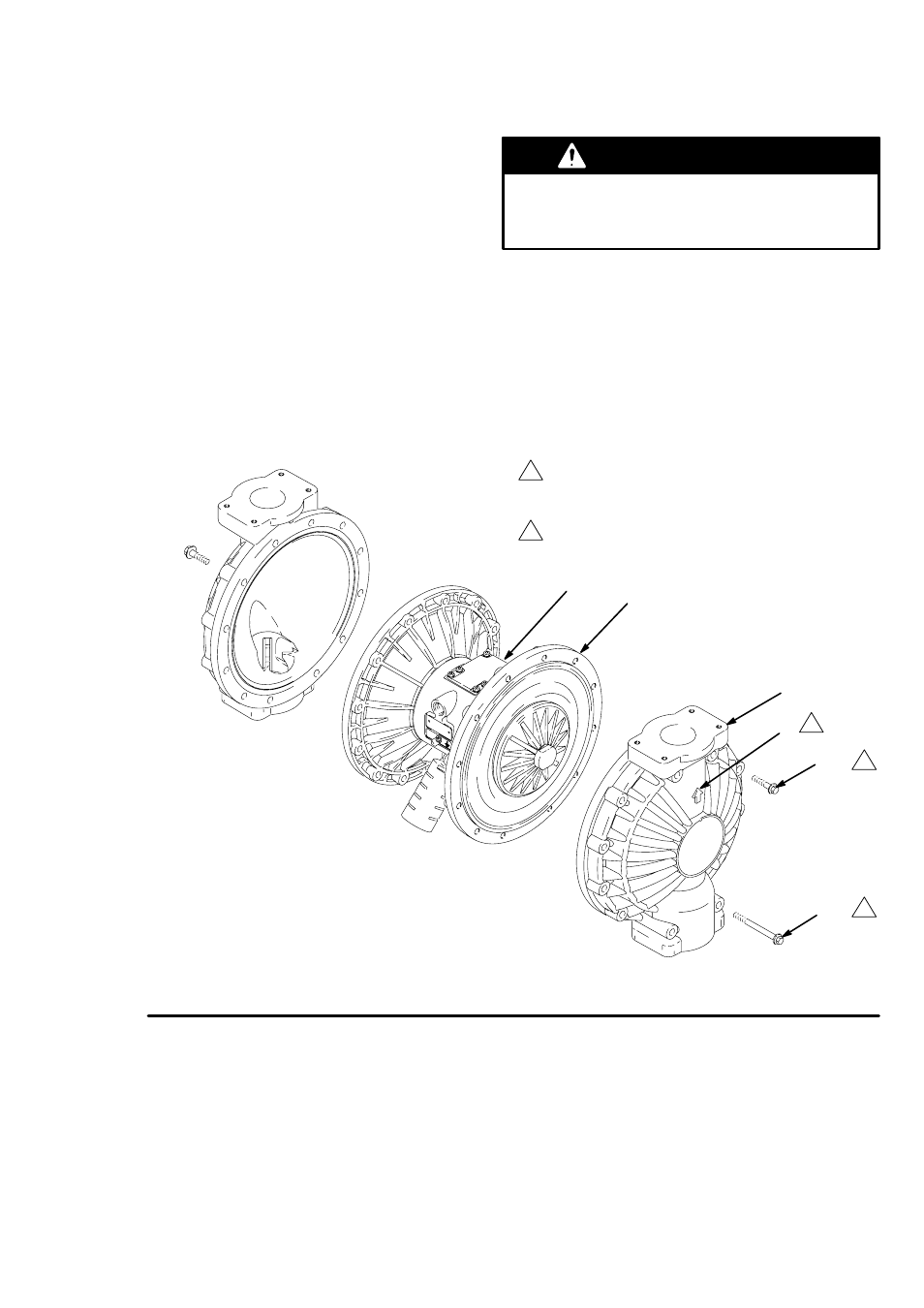

Рис. 12
1
2
23
101
A 2
B
Стрелка (A) должна указывать в сторону воздушного
клапана (B).
Сначала необходимо затянуть восемь длинных винтов (108),
а затем короткие винты (107). Затяните с моментом затяжки
в 190-220 дюймов на фунт (21-25 НSм). Смотрите раздел
Последовательность затяжки, стр 30.
1
107
108
1
04620B
