8 308550
Установка
Фланцевые соединения
Впускной и выпускной патрубки для жидкости представляют
собой стандартные трубные 2"Ćôëàíöû с рельефной поверхностью
с классом на 150 фунтов (68,04 кг). Подсоедините пластмассовую
2"Ćòðóáó с фланцами к насосу следующим образом.
Вам потребуется следующее:
D Динамометрический ключ
D Разводной гаечный ключ
D Тефлоновая прокладка диаметром 6" (15,24 см) и толщиной
1/8" (3,2 мм) с четырьмя отверстиями диаметром 0,75" (1,90 см)
на окружности центров отверстий под болты с диаметром
4,75" (12,07 см) и центром с диаметром 2,20" (5,59 см)
D Четыре болта 5/8" (1,58 см) x 3" (7,62 ñì)
D Четыре пружинные шайбы 5/8" (1,58 см)
D Восемь плоских шайб 5/8" (1,58 см)
D Четыре гайки 5/8" (1,58 см).
1. Установите плоскую шайбу (E) на каждый болт (C). См. Рис. 3.
2. Совместите отверстия в прокладке (B) и трубном фланце (A)
с отверстиями во фланце трубного выпускного патрубка (S).
3. Смажьте резьбы четырех болтов. Вставьте болты через
отверстия, установите шайбы (E), стопорные шайбы (D)
и закрепите гайками (F).
4. Удерживайте гайки с помощью гаечного ключа. Касательно
последовательности затяжки смотрите Рис. 3 и затяните
болты с моментом затяжки в 20-30 фунтов на фут
(27-41 НSм). Не допускайте перезатяжки.
5. Повторите эти действия для фланца трубного впускного
патрубка (R).

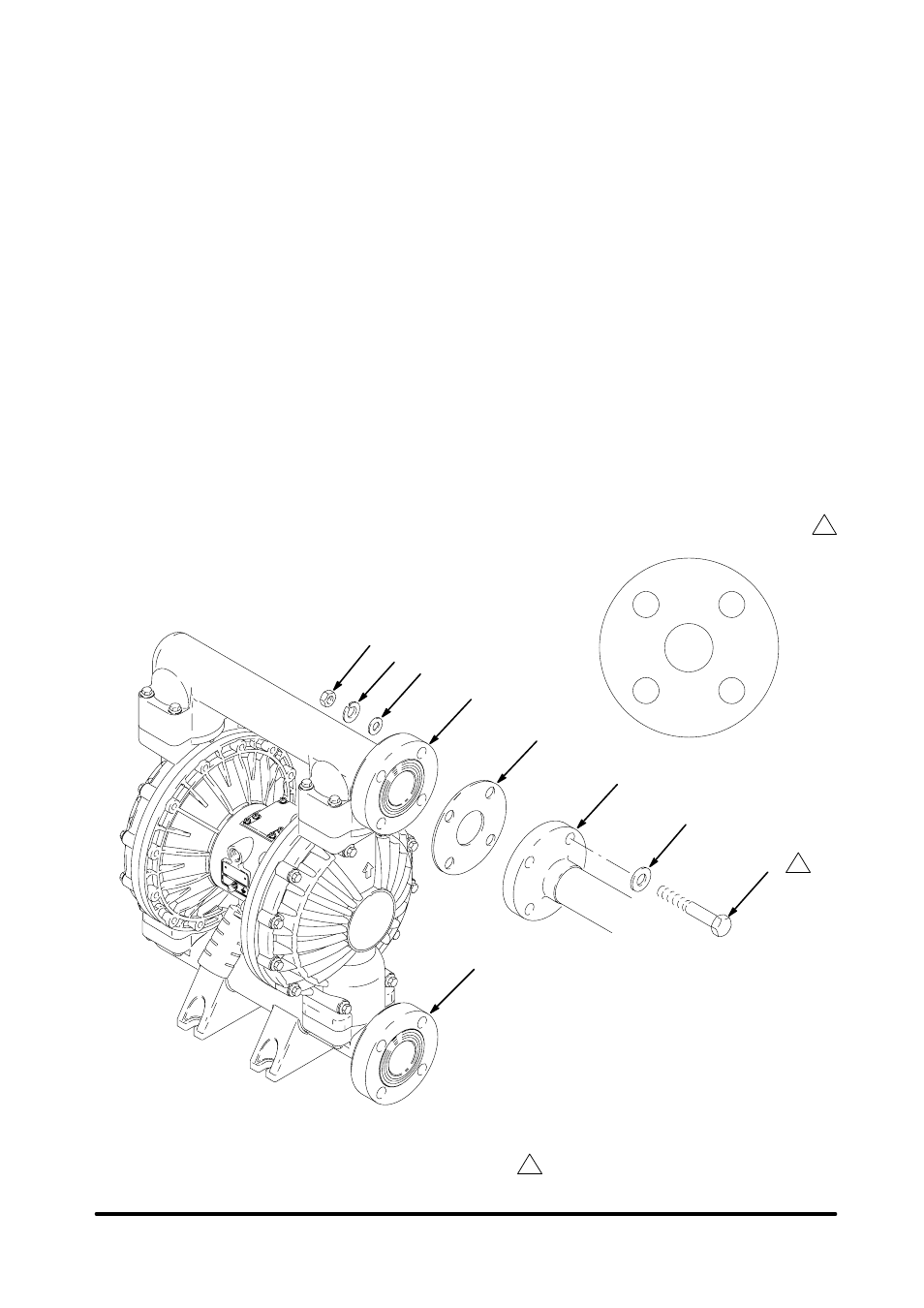

04405
Ðèñ. 3
1
F
E
S
B
A
E
D
C
R
ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ БОЛТОВ
1
Смажьте резьбы. Затяните с моментом затяжки
в 20-30 фунтов на фут (27-41 НSм).
Не допускайте перезатяжки.
1
2
3
4
ПОЯСНЕНИЯ ДЛЯ РИС. 3
A
Пластмассовая труба с фланцами
B Тефлоновая прокладка
C Болт
D Стопорная шайба
E Плоская шайба
F Гайка
R 2"Ćôëàíåö впускного патрубка для жидкости
S 2"Ćôëàíåö выпускного патрубка для жидкости
1
04615B
