Обслуживание – Инструкция по эксплуатации Graco Husky 2150_
Страница 17
308550
17
Обслуживание
04901

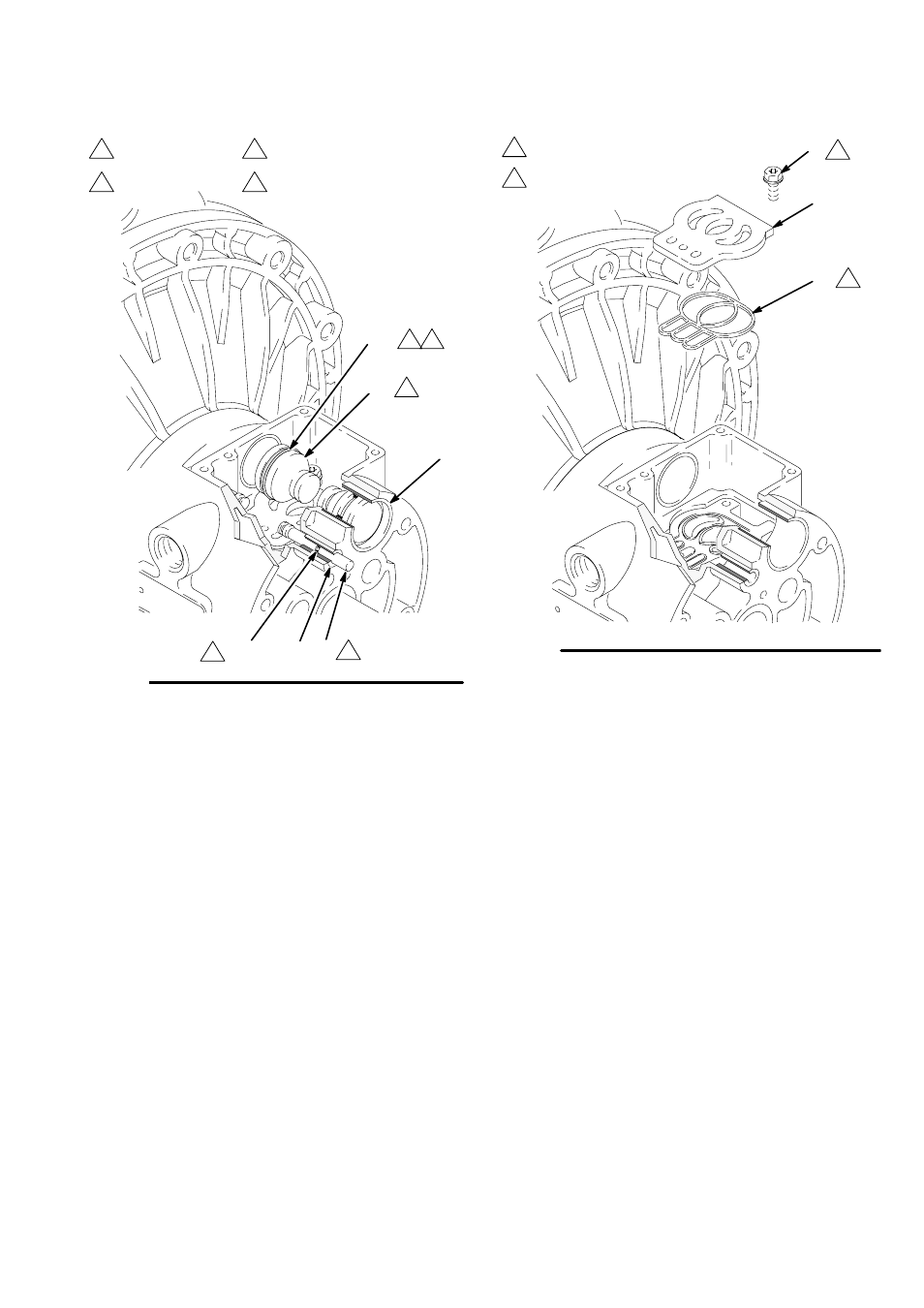

Рис. 9
17{
16
11
10{
12
15
1
2
Вставьте сначала
узким концом.
Консистентная смазка.
3
Установите с рабочими кромками,
обращенными к узкому концу
штока (11).
4
Вставьте сначала широким концом.
1
2
3
4
2
03947
1
2
8
9{
3
Скругленная сторона должна
быть обращена вниз.
Затягивайте винты до тех пор, пока их
нижний конец не выступит из корпуса.
Рис. 10
1
2
Повторная сборка
1. Если Вы заменяете подшипники (12, 15), то устанавливайте
новый, как описано на стр. 22. Соберите обратно секцию
для жидкости.
2. Установите уплотнение пластины клапана (9{) в канавку
на нижней стороне углубления клапана. Скругленная сторона
уплотнения должна быть обращена вниз в канавку.
См. Рис. 10.
3. Установите пластину клапана (8) в углубление. Пластина
является реверсивной, так что любая сторона может быть
обращена вверх. Вкрутите три винта (3), с помощью отвертки
с головкой под звездообразный ключ (T20) или торцового
ключа на 7 мм (9/32 дюйма). Затягивайте до тех пор, пока
нижняя часть винтов не выступит из корпуса. См. Рис. 10.
4. Установите уплотнительное кольцо (17{) на каждом
направляющем стержне (16). Нанесите смазку на стержни
и на уплотнительные кольца. Вставьте стержни в подшипники
(15), узким концом сначала. См. Рис. 9.
5. Установите uĆîáðàçíóþ прокладку (10{) на каждом
исполнительном штоке (11) таким образом, чтобы рабочие
кромки прокладок были обращены к узкому концу штоков.
См. Рис. 9.
6. Смажьте маслом uĆîáðàçíûå прокладки (10{) и исполнительные
штоки (11). Вставьте исполнительные штоки в подшипники (12),
широким концом сначала. Оставьте узкий конец штоков
открытым. См. Рис. 9.
7. Нанесите смазку на нижнюю поверхность управляющего
блока (18{) и вставьте таким образом, чтобы его выступы
зафиксировались со щелчком в канавках на концах
исполнительных штоков (16). См. Рис. 8.
8. Нанесите смазку на уплотнительное кольцо (6{) и вставьте
его в блок клапана (7{). Вдавите блок в каретку клапана (5).
Нанесите смазку на нижнюю поверхность блока клапана.
См. Рис. 8.
9. Установите каретку клапана (5) таким образом, чтобы его
выступы вошли в канавки на узком конце исполнительных
штоков (11). См. Рис. 8.
10.Совместите прокладку клапана (4{) и крышку (2) с шестью
отверстиями в центральном корпусе (1). Закрепите шестью
винтами (3) с помощью отвертки с головкой под звездообразный
ключ (T20) или торцового ключа на 7 мм (9/32 дюйма). Затяните
с моментом затяжки в 50-60 дюймов на фут (5,6-6,8 НSм).
См. Рис. 7.
