Обслуживание
Ремонт шарового обратного клапана
Необходимые инструменты
D Динамометрический ключ
D Торцевой ключ на 10 мм
D Съемник уплотнительного кольца
Разборка
ПРИМЕЧАНИЕ: Можно приобрести ремонтный комплект
для секции для жидкости. См. стр. 25 для заказа правильного
комплекта для Вашего насоса. Детали, включенные в комплект,
отмаркированы звездочкой, например (201*). Для наилучших
результатов используйте все детали из комплекта.
ПРИМЕЧАНИЕ: Для обеспечения надлежащей посадки
шариков (301), всегда заменяйте уплотнения (201)
при замене шариков.
ПРЕДУПРЕЖДЕНИЕ
Чтобы снизить риск серьезной травмы в случаях, когда
необходимо сбросить давление, обязательно выполняйте
Процедуру сброса давления, описанную на стр. 11.
1. Сбросьте давление. Отсоедините все шланги.
2. Снимите насос с креплений.
3. С помощью торцевого ключа на 10 мм выкрутите четыре
болта (106) и извлеките четыре шайбы (113), удерживающие
выпускной коллектор (103) на крышках для жидкости (101).
См. Рис. 11.
4. Извлеките седла (201), шарики (301) и уплотнительные
кольца (202) из коллектора.
ПРИМЕЧАНИЕ: В некоторых моделях не используются
уплотнительные кольца (202).
5. Переверните насос и выкрутите болты (112), извлеките
шайбы (114) и снимите впускной коллектор (102). Извлеките
седла (201), шарики (301) и уплотнительные кольца (202)
из крышек для жидкости (101).
Повторная сборка
1. Тщательно очистите все детали и проверьте на отсутствие
износа или повреждения. При необходимости, замените детали.
2. Снова соберите в обратной последовательности операций,
соблюдая все примечания на Рис. 11. Убедитесь, что шаровые
обратные клапаны собраны точно, как показано на рисунке.
Стрелки (A) на крышках для жидкости (101) должны
указывать в сторону выпускного коллектора (103).

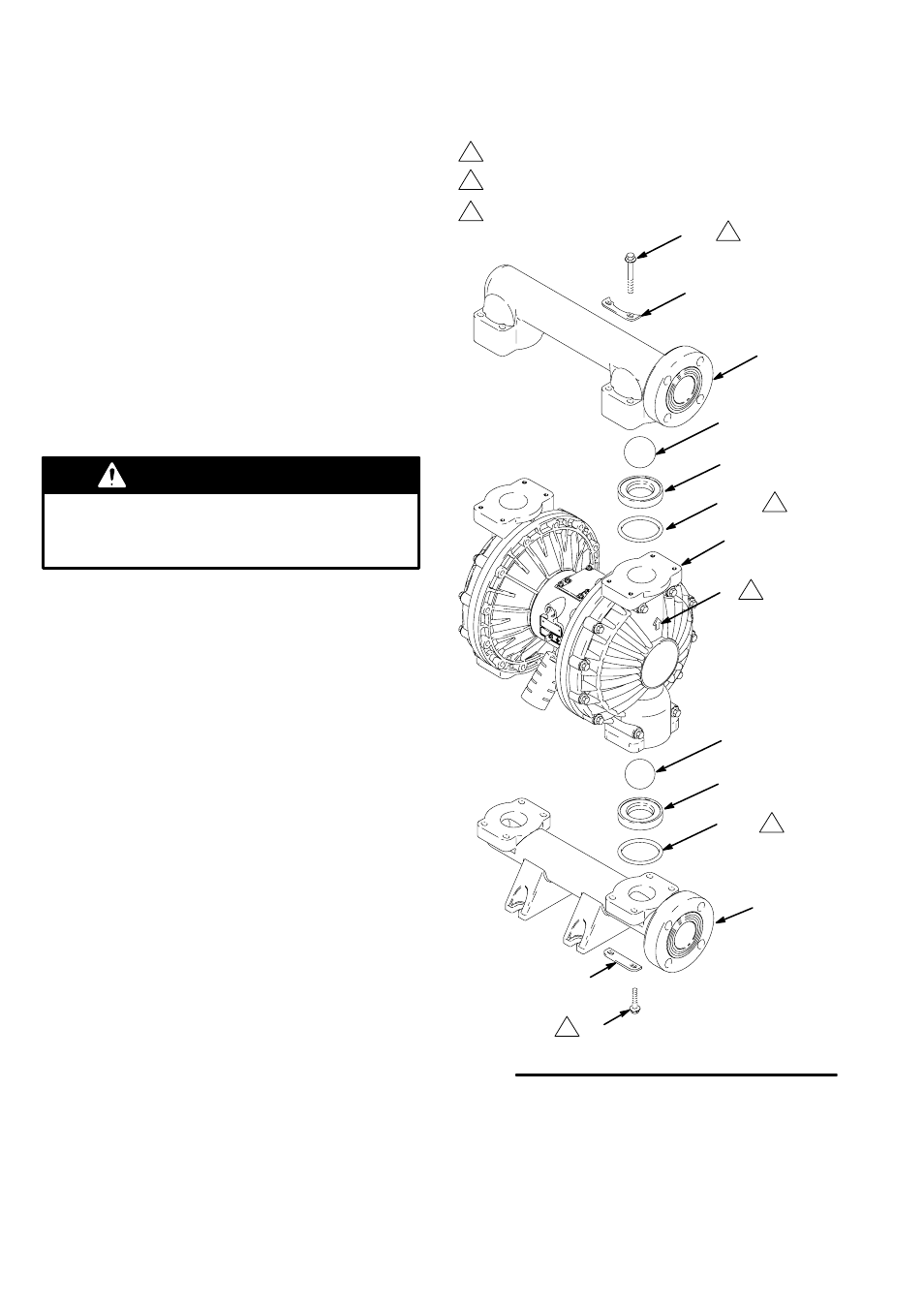

Рис. 11
1
2
Затяните с моментом затяжки в 150-160 дюймов на фунт
(17-18 НSм). Смотрите раздел Последовательность затяжки,
стр. 30.
Стрелка (A) должна указывать в сторону
выпускного коллектора (103).
106
103
101
A
201*
301*
112
102
201*
301*
2
1
1
202*
202*
3
Не используются на некоторых моделях.
3
3
