10 308550
Установка
Выпуск отработанного воздуха
ОПАСНОСТЬ ВОСПЛАМЕНЕНИЯ
И ВЗРЫВА
Обязательно прочтите и выполняйте
предупреждения и предосторожности,
касающиеся пунктов ОПАСНОСТЬ ОТ
ТОКСИЧЕСКОЙ ЖИДКОСТИ, и ОПАСНОСТЬ
ПОЖАРА ИЛИ ВЗРЫВА на стр. 3, до начала
эксплуатации данного насоса.
Убедитесь, что система имеет достаточную вентиляцию при
вашем типе установки. При перекачивании воспламеняющихся
или опасных жидкостей выходящий воздух должен отводиться
в безопасное пространство вдали от людей, животных, мест
размещения продуктов питания и всех источников возгорания.
Повреждение диафрагмы приведет к попаданию
перекачиваемой жидкости в выходящий воздух.
Установите подходящий контейнер в конце линии
выхода воздуха для сбора жидкости. См. Рис. 6.
ПРЕДУПРЕЖДЕНИЕ
Порт выхода жидкости имеет размер 3/4 npt(f). Не создавайте
препятствий для порта выхода воздуха. Это может привести
к хаотичной работе насоса.
Если глушитель (P) устанавливается непосредственно на патрубок
выпуска воздуха, то оберните тефлоновой лентой или нанесите
противозадирную смазку на резьбы глушителя перед сборкой.
Для обеспечения выброса отработанного воздуха в сторону:
1. Снимите глушитель (P) с выпускного порта насоса для воздуха.
2. Установите электропроводящий шланг для выпуска воздуха
(T) и подсоедините глушитель (P) к другому концу шланга.
Минимальный внутренний диаметр для воздушного выпускного
шланга составляет 3/4 дюйма (19 мм). Если требуется шланг
длиной более чем 15 футов (4,57 м), то используйте шланг
с большим диаметром. Избегайте изгибов под острым
углом или перегибов шланга. См. Рис. 6.
3. Установите контейнер (U) на конце воздушной выпускной
линии для сбора жидкости в случае разрыва диафрагмы.

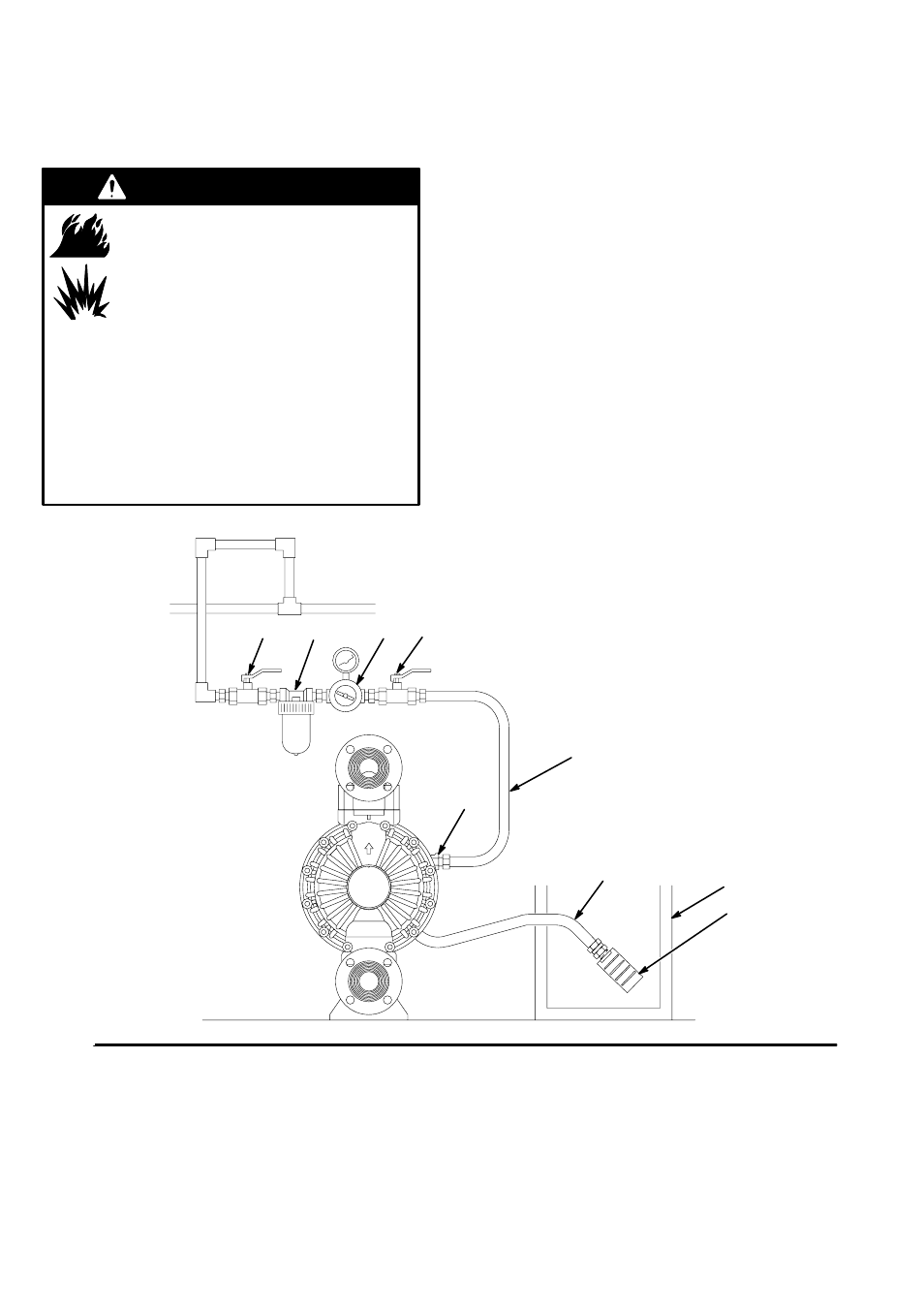

04617
Рис. 6
ОБОЗНАЧЕНИЯ
A Линия подачи сжатого воздуха
B Главный воздушный кран стравливающего типа
(необходим для насоса)
C Регулятор подачи воздуха
D Быстроразъемное соединение воздушной линии
E Главный воздушный клапан (для принадлежностей)
F Фильтр воздушной линии
P Глушитель
T Электропроводящий шланг для выпуска воздуха
U Контейнер для выброса отработанного воздуха
в сторону
F B E C
A
D
УДАЛЕНИЕ ОТРАБОТАННОГО
ВОЗДУХА
P
T
U
