16
308550
Обслуживание
Ремонт воздушного клапана
Необходимые инструменты
D Динамометрический ключ
D Отвертка с головкой под звездообразный ключ (T20)
или торцовый ключ на 7 мм (9/32 дюйма)
D Плоскогубцы с удлиненными губками
D Съемник уплотнительного кольца
D Консистентная смазка, загущенная литиевыми мылами
ПРИМЕЧАНИЕ: Можно приобрести ремонтный комплект
236273 для воздушного клапана. См. стр. 26. Детали,
включенные в комплект, отмаркированы определенным
символом, например (4{). Для наилучших результатов
используйте все детали из комплекта.
Разборка
ПРЕДУПРЕЖДЕНИЕ
Чтобы снизить риск серьезной травмы в случаях, когда
необходимо сбросить давление, обязательно выполняйте
Процедуру сброса давления, описанную на стр. 11.
1. Сбросьте давление.
2. С помощью отвертки с головкой под звездообразный ключ
(T20) или торцового ключа на 7 мм (9/32 дюйма) выкрутите
шесть винтов (3), снимите крышку воздушного клапана (2)
и прокладку (4). См. Рис. 7.
3. Сместите каретку клапана (5) в центральное положение
и вытащите ее из углубления. Извлеките блок клапана (7)
и уплотнительное кольцо (6) из каретки. Используя плоскогубцы
с удлиненными губками, извлеките управляющий блок (18)
строго вверх и из углубления. См. Рис. 8.
4. Извлеките два исполнительных штока (11) из подшипников
(12). Выньте uĆîáðàçíûå прокладки (10) из штоков. Вытащите
направляющие стержни (16) из подшипников (15). Снимите
уплотнительные кольца (17) с направляющих стержней.
См. Рис. 9.
5. Осмотрите пластину клапана (8) прямо на месте. Если она
повреждена, то воспользуйтесь отверткой с головкой под
звездообразный ключ (T20) или торцовым ключом на 7 мм
(9/32 дюйма), чтобы выкрутить три винта (3). Извлеките
пластину клапана (8) и уплотнение (9). См. стр. 10.
6. Осмотрите подшипники (12, 15) прямо на месте.
См. Рис. 9. Подшипники имеют коническую форму, и если
они повреждены, извлекать их следует с наружной стороны.
Это требует разборки секции для жидкости. См. стр. 22.
7. Очистите все детали и проверьте их на износ или повреждение.
При необходимости, выполните замену. Повторная сборка
выполняется, как описано на стр. 17.
Затяните с моментом затяжки
в 50-60 дюймов на фут (5,6-6,8 НSм).

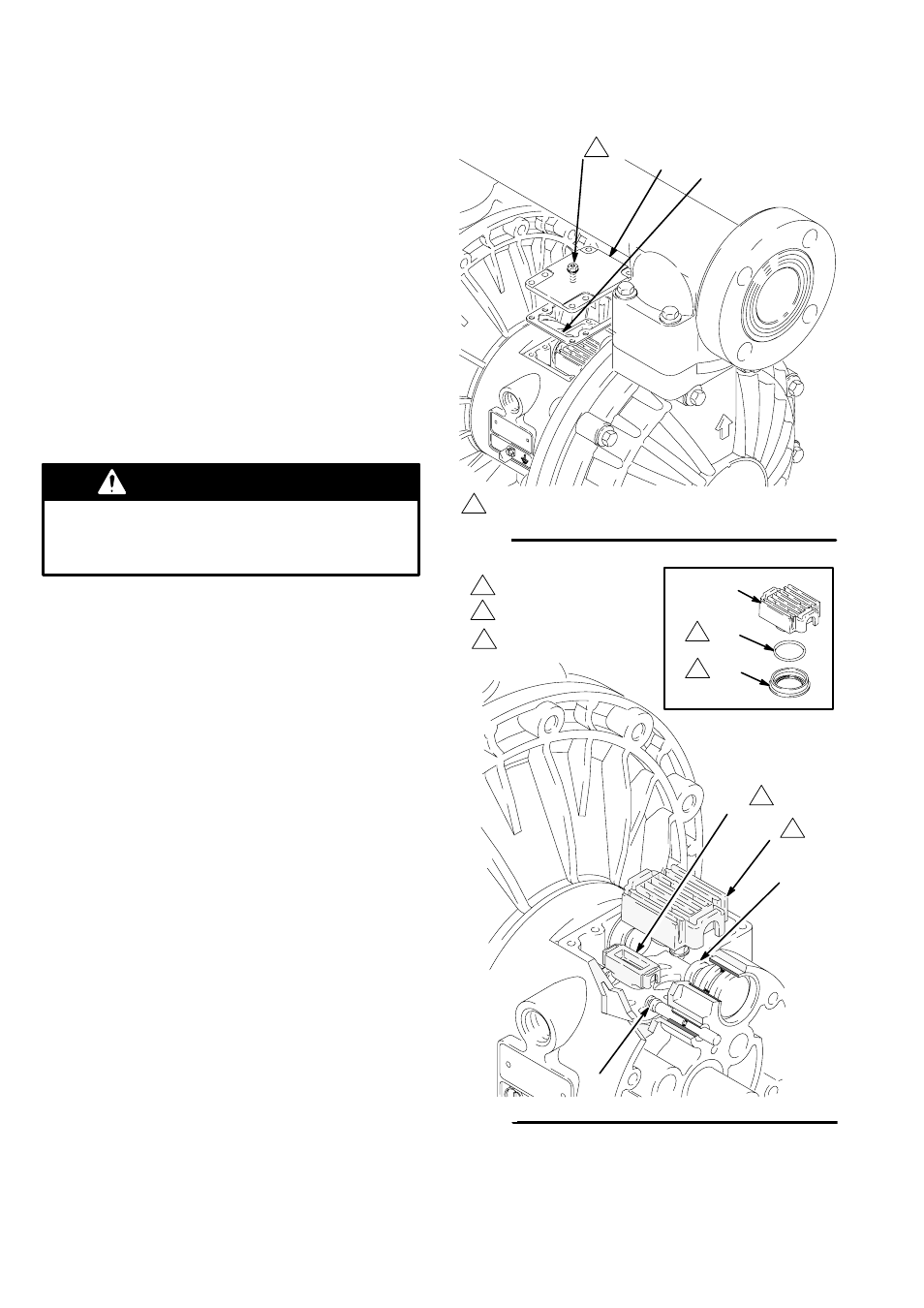

Рис. 7
3
2
4{
2
2
04618B
04900
{18
5
Рис. 8
1
2
Смотрите подробности справа.
Консистентная смазка
3
Нанесите смазку на нижнюю
поверхность.
1
{7
{6
5
2
3
3
11
16
