8
308148
Установка
(НАСОСЫ С ПНЕВМАТИЧЕСКИМ ПРИВОДОМ)
ПРИМЕЧАНИЕ: Справочные номера и буквы в скобках
в тексте относятся к сноскам на рисунках и чертежах деталей.
ПРИМЕЧАНИЕ: Принадлежности можно приобрести
у дистрибьютера Graco. Если Вы используете собственные
принадлежности, убедитесь в том, что они имеют правильные
размеры и номинальное давление, соответствующие системным
требованиям.

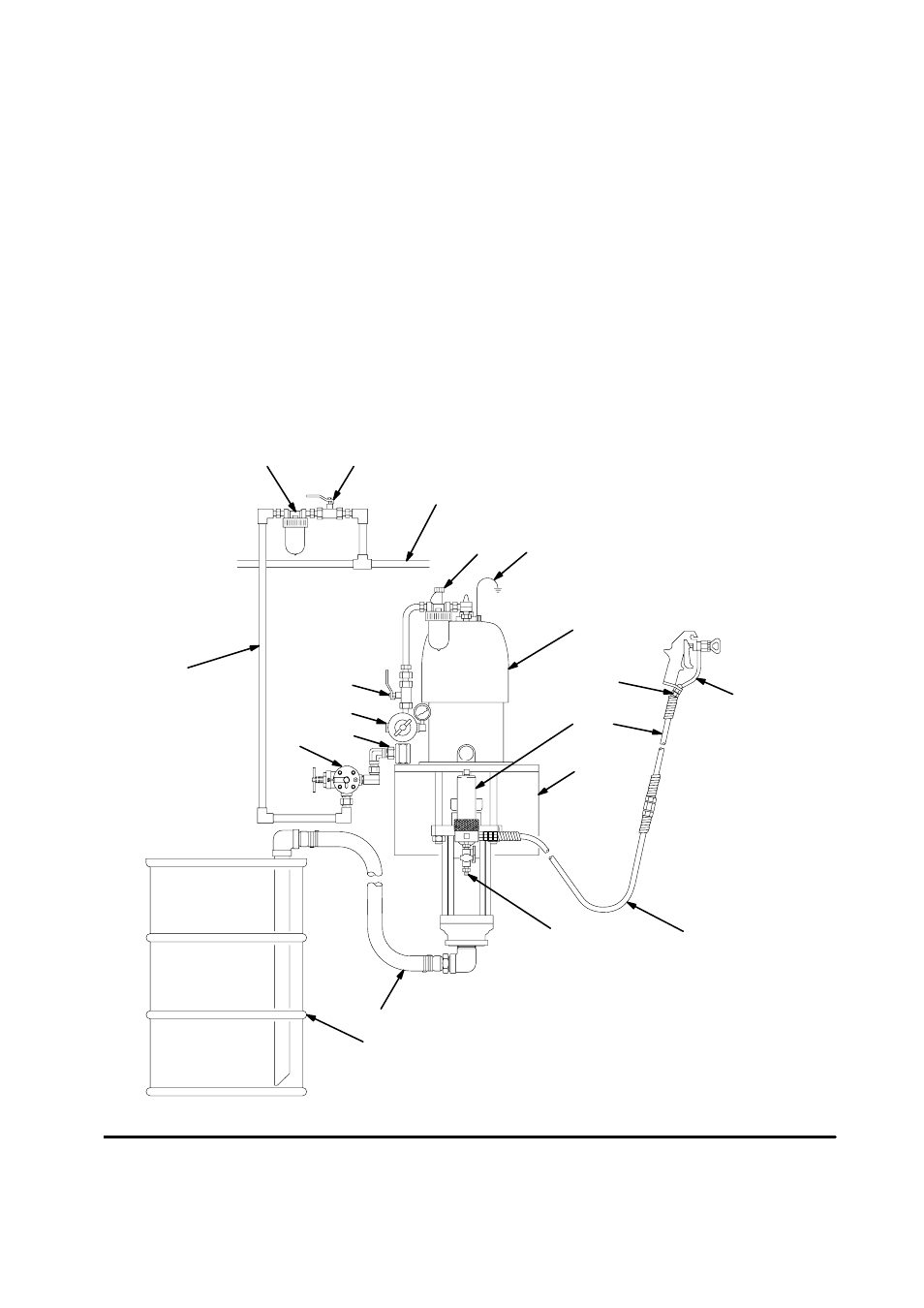

На Рис. 3 приведены лишь рекомендации для выбора и установки
компонентов системы и принадлежностей. Свяжитесь
с дистрибьютором Graco для помощи в проектировании
системы, соответствующей Вашим конкретным потребностям.
Рис. 3
КЛЮЧ
A
Насос
B
Настенный кронштейн
C
Клапан предотвращения разноса насоса
D
Масленка воздушной линии
E
Главный воздушный кран стравливающего
типа
F
Регулятор подачи воздуха насоса
G Воздушный коллектор
H
Электропроводящий шланг подачи воздуха
J
Линейный воздушный фильтр
K
Главный воздушный кран стравливающего
типа (для принадлежностей)
L
Фильтр жидкости
M Кран слива жидкости (установка
обязательна)
N
Электропроводящий шланг подачи жидкости
P
Гибкий шланг жидкости
R
Поворотное соединение ïèñòîëåòàĆ
распылителя или раздаточного клапана
S
Безвоздушный ïèñòîëåòĆðàñïûëèòåëü
или раздаточный клапан
T
Всасывающая арматура для бочки
Y
Провод заземления (установка обязательна;
см. инструкции по установке на стр. 7)
A
B
C
D
E
F
G
H
J
K
M
N
P
Y
ГЛАВНАЯ ВОЗДУШНАЯ ЛИНИЯ
БОЧКА 200 ЛИТРОВ (55 ГАЛЛОНОВ)
L
R
S
T
ТИПОВАЯ УСТАНОВКА
0626C
