36 308148
Технические данные
(НАСОСЫ PREMIER МОДЕЛЕЙ C59792, 222939, 233069, 233070, 234667, 234824, 234826,
241957, 243689, 246923, 246924, 246989, 246990, 246991, 246992, 253842 и 249992)
ПРИМЕЧАНИЕ: Рекомендуемая скорость вращения насоса для постоянной эксплуатации
(для заштрихованной области): 60 циклов в мин

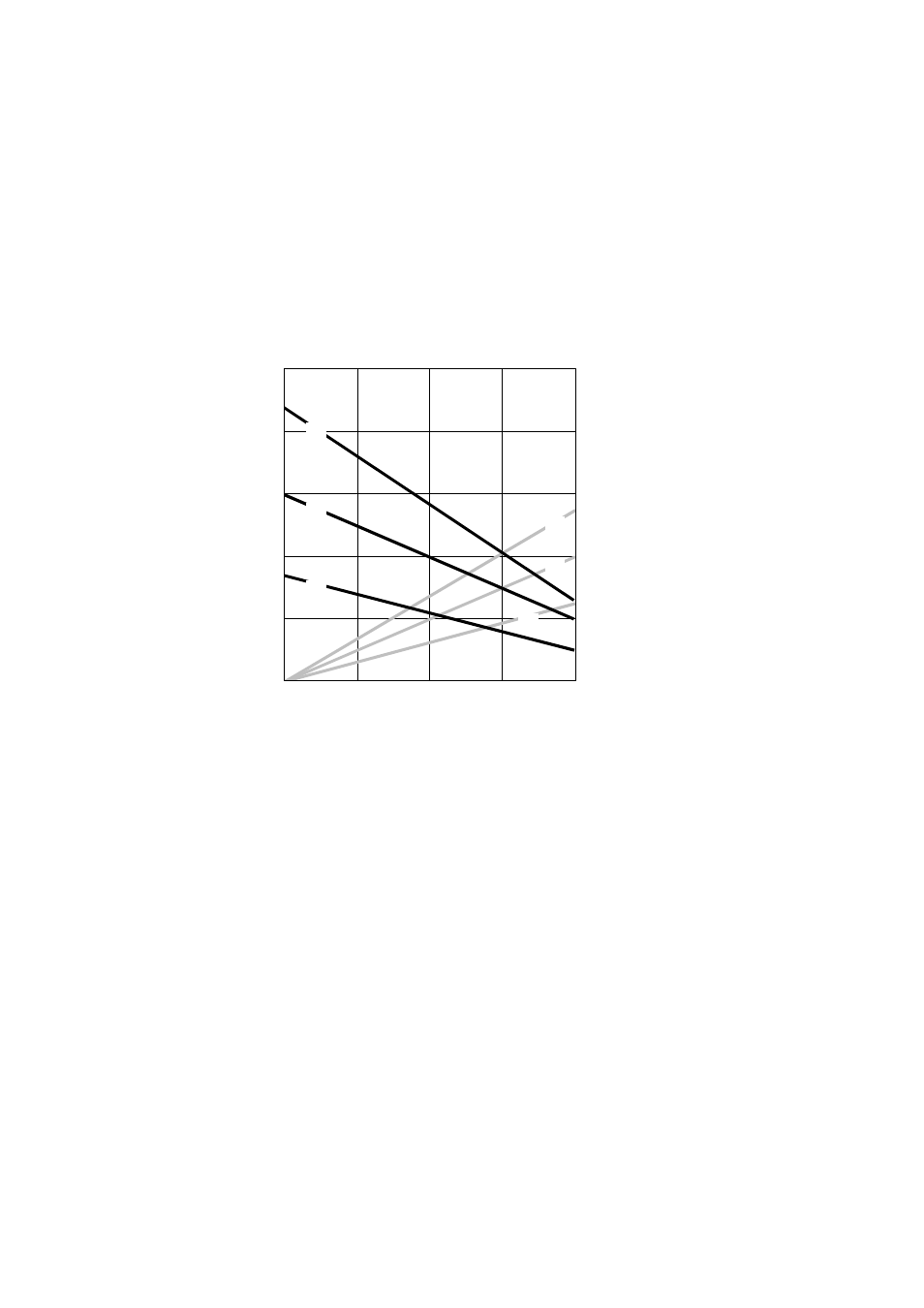

Чтобы определить давление жидкости на выходе
(МПа/бар/фунтов/кв. дюйм) при определенной величине потока (л/мин
или галл/мин) и рабочем давлении воздуха (МПа/бар/фунтов/кв. дюйм):
1. Отыщите нужную величину потока в нижней части графика.
2. Проведите вертикальную линию до пересечения с выбранной кривой
(черной) давления жидкости на выходе. Прочтите на шкале слева
величину давления жидкости на выходе.
Чтобы определить потребление воздуха насосом
(м#/мин или куб.фут/мин) при определенной величине потока
(л/мин или гал./мин) и давлении воздуха (МПа/бар/фунтов/кв. дюйм):
1. Отыщите нужную величину потока в нижней части графика.
2. Проведите вертикальную линию до пересечения с выбранной
кривой потребления воздуха (серой). Прочтите на шкале
справа величину потребления воздуха.
КЛЮЧ: Давление жидкости на выходе - черные кривые A Давление воздуха 0,7 МПа, 7 бар (100 фунтов/кв. дюйм)
Расход воздуха - серые кривые B Давление воздуха 0,49 МПа, 4,9 бар (70 фунтов/кв. дюйм)
C Давление воздуха 0,28 МПа, 2,8 бар (40 фунтов/кв. дюйм)
(ПНЕВМАТИЧЕСКИЕ ДВИГАТЕЛИ PREMIER)
0
1000
2000
3000
4000
5000
0 2 4 6 8
РАСХОД ЖИДКОСТИ (МАСЛО 10W)
фунтов/кв.дюйм
бар
МПа
гал./мин
л/мин
ц/мин
куб. футов
в минуту
м#/мин
100
300
7,6
2,80
8,40
18 36 72
15,2 22,8 30,4
70
7,0
54
A
B
C
A
B
C
60
140
14,0
210
21,0
350
35,0
200
5,60
280
28,0
400
11,20
ДАВЛЕНИЕ ЖИДКОСТИ
