Технические данные
(НАСОСЫ KING МОДЕЛЕЙ 222895 И 253377)
ПРИМЕЧАНИЕ: Рекомендуемая скорость вращения насоса для постоянной
эксплуатации (для заштрихованной области): 50 ц/мин
Чтобы определить потребление воздуха насосом
(м#/мин или куб.фут/мин) при определенной величине потока
(л/мин или гал./мин) и давлении воздуха (МПа/бар/фунтов/кв. дюйм):
1. Отыщите нужную величину потока в нижней части графика.
2. Проведите вертикальную линию до пересечения с выбранной
кривой потребления воздуха (серой). Прочтите на шкале
справа величину потребления воздуха.

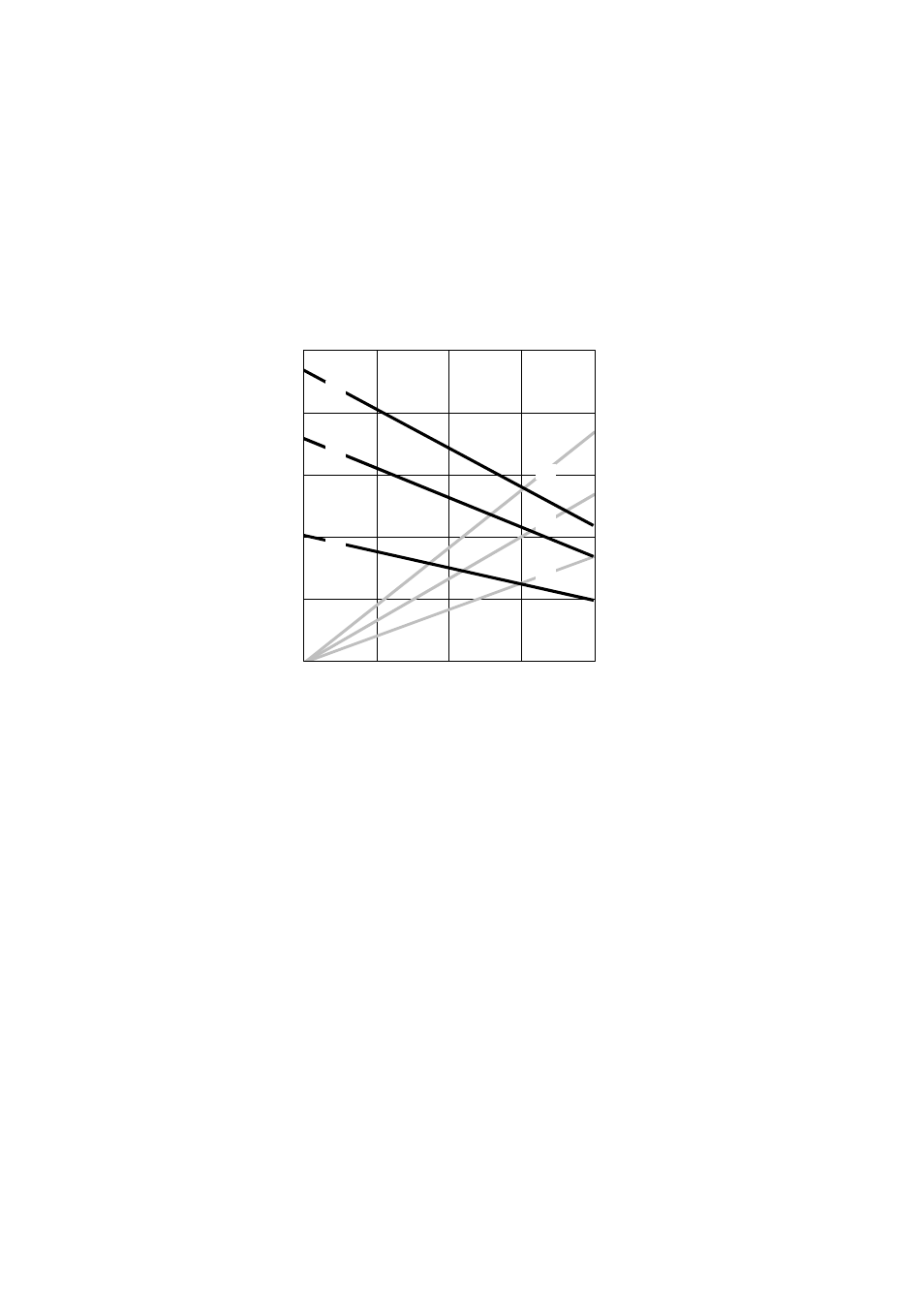

КЛЮЧ: Давление жидкости на выходе - черные кривые
A
Давление воздуха 0,63 МПа, 6,3 бар (90 фунтов/кв. дюйм)
Расход воздуха - серые кривые
B
Давление воздуха 0,49 МПа, 4,9 бар (70 фунтов/кв. дюйм)
C
Давление воздуха 0,28 МПа, 2,8 бар (40 фунтов/кв. дюйм)
РАСХОД ЖИДКОСТИ (МАСЛО 10W)
МОДЕЛЬ 222895
(ПНЕВМАТИЧЕСКИЙ ДВИГАТЕЛЬ QUIET KING)
0
500
1000
1500
2000
2500
0
2
4
6
8
фунт./кв.дюйм
бар
МПа
гал./мин
л/мин
ц/мин
куб. футов
в минуту
м#/мин
50
100
150
7,6
1,40
2,80
4,20
18
36
72
200
5,60
15,2
22,8
30,4
54
250
7,00
A
B
C
A
B
C
35
3,5
140
14,0
175
17,5
105
10,5
70
7,0
ДАВЛЕНИЕ ЖИДКОСТИ
