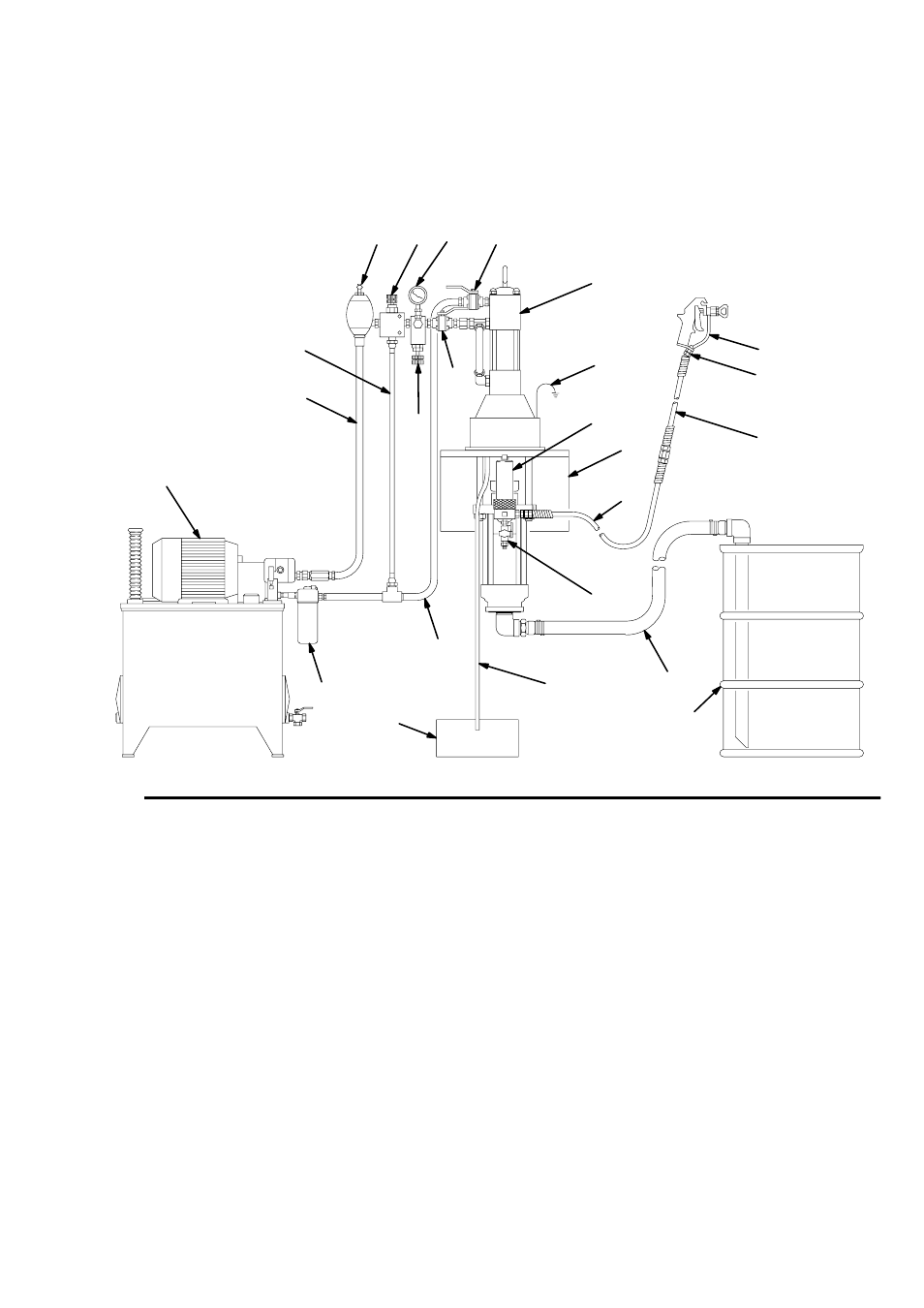

Типовая установка – Инструкция по эксплуатации Graco Dura-Flo 1800
Страница 11
308148
11
Ðèñ. 4
0627B
КЛЮЧ
A
Насос
B
Настенный кронштейн
C
Гидравлическая линия подачи
D
Гидравлическая обратная линия
E
Дренажная линия (от редукционного клапана)
F
Манометр
G Регулятор потока
H
Редукционный клапан
J
Сборник
K
Дренажная линия (от поддона двигателя)
L
Фильтр жидкости
M Кран слива жидкости (установка обязательна)
N
Электропроводящий шланг подачи жидкости
P
Гибкий шланг жидкости
R
Поворотное соединение
ïèñòîëåòàĆðàñïûëèòåëÿ
или раздаточного клапана
S
Безвоздушный ïèñòîëåòĆðàñïûëèòåëü или раздаточный клапан
T
Всасывающая арматура для бочки
U
Отсечной клапан гидравлической линии подачи
V
Отсечной клапан гидравлической обратной линии
Y
Провод заземления (установка обязательна,
см. инструкции по установке на стр. 7)
AA Фильтр гидравлической обратной линии
A
B
D
E
F
G
H
J
K
M
N
P
Y
БОЧКА 200 ЛИТРОВ
(55 ГАЛЛОНОВ)
L
R
S
T
U
C
V
ГИДРАВЛИЧЕСКИЙ
БЛОК ПИТАНИЯ
ДРЕНАЖНЫЙ
КОНТЕЙНЕР
AA
ТИПОВАЯ УСТАНОВКА
