Детали – Инструкция по эксплуатации Graco Dura-Flo 1800
Страница 31
308148
31
Детали
Поршневой насос 249992, серия A
(Субмикронные уплотнения UHMWPE и кожаные уплотнения с колпачковыми гайками
из нержавеющей стали)
Ссыл.
No.
Дет. ¹
Описание
ÊîëĆâî
11*
184232
САЛЬНИК, с внешней резьбой; поршень;
нержавеющая сталь
1
13*
184182
САЛЬНИК, с внутренней резьбой;
поршень; нержавеющая сталь
1
18*
109262
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
V-ОБРАЗНОГО СЕЧЕНИЯ;
поршень; UHMWPE
3
25*
184181
САЛЬНИК, с внутренней резьбой;
горловина; нержавеющая сталь
1
26*
109261
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
V-ОБРАЗНОГО СЕЧЕНИЯ;
поршень; UHMWPE
3
28*
120533
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
VĆÎÁÐÀÇÍÎÃÎ СЕЧЕНИЯ;
поршень; UHMWPE S/M
2
29*
184231
САЛЬНИК, с внешней резьбой; горловина;
нержавеющая сталь
1
30*
184311
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
VĆÎÁÐÀÇÍÎÃÎ СЕЧЕНИЯ;
горловина; кожа
4
33
184618
ШАЙБА, плоская; нержавеющая сталь
6
*ą Эти детали включены в комплект ремонта уплотнений 253744,
который может быть приобретен отдельно. Комплекты
переоборудования уплотнения см. на стр. 30 Ć 32.

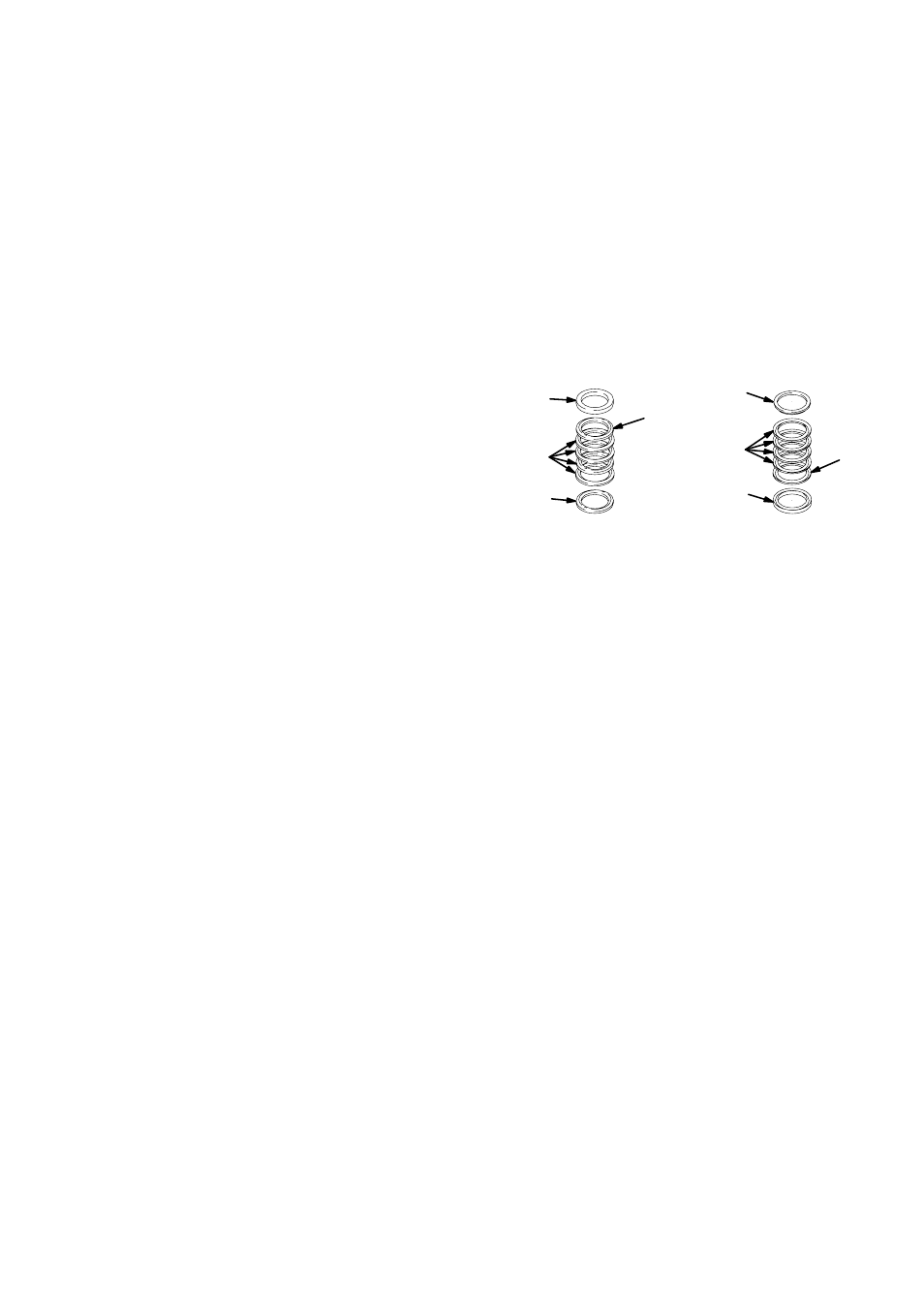

УПЛОТНЕНИЯ ГОРЛОВИНЫ:
КРОМКИ НАПРАВЛЕНЫ ВНИЗ
УПЛОТНЕНИЯ ПОРШНЯ:
КРОМКИ НАПРАВЛЕНЫ ВВЕРХ
0805
0806
СМАЖЬТЕ УПЛОТНЕНИЯ
*31
*13
28*
*25
*32
30*
*29
*11
