Детали – Инструкция по эксплуатации Graco Dura-Flo 1800
Страница 30
30
308148
Детали
Поршневые насосы 222805, 241956 и 687055, серия A
(Уплотнения UHMWPE и тефлоновые уплотнения с колпачковыми гайками из нержавеющей стали)
Ссыл.
No.
Дет. ¹
Описание
ÊîëĆâî
11*
184232
САЛЬНИК, с внешней резьбой;
поршень; нержавеющая сталь
1
13*
184182
САЛЬНИК, с внутренней резьбой;
поршень; нержавеющая сталь
1
18*
109262
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
VĆÎÁÐÀÇÍÎÃÎ СЕЧЕНИЯ;
поршень; UHMWPE
3
20
109470
ВИНТ, колпачок, шестигранный;
5/8-11 unc-2A x 12 дюймов (305 мм);
нержавеющая сталь; Используется
на моделях 222805, 241956 и 687055;
см. стр. 29.
6
25*
184181
САЛЬНИК, с внутренней резьбой;
горловина; нержавеющая сталь
1
Ссыл.
No.
Дет. ¹
Описание
ÊîëĆâî
26*
109261
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
VĆÎÁÐÀÇÍÎÃÎ СЕЧЕНИЯ;
горловина; UHMWPE
3
28*
109312
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
VĆÎÁÐÀÇÍÎÃÎ СЕЧЕНИЯ;
поршень; тефлон
2
687057
УПЛОТНЕНИЕ; графит; тефлон
Используется на модели 687055
2
29*
184231
САЛЬНИК, с внешней резьбой; горловина;
нержавеющая сталь
1
30*
109311
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
V-ОБРАЗНОГО СЕЧЕНИЯ;
горловина; тефлон
2
*ą Эти детали включены в комплект ремонта уплотнений 222845,
который может быть приобретен отдельно. Комплекты
переоборудования уплотнений см. на стр. 30 Ć 32.
Поршневой насос 246925, серия A
(Уплотнения UHMWPE и кожаные уплотнения с колпачковыми гайками из нержавеющей стали)
Ссыл.
No.
Дет. ¹
Описание
ÊîëĆâî
11*
184232
САЛЬНИК, с внешней резьбой; поршень;
нержавеющая сталь
1
13*
184182
САЛЬНИК, с внутренней резьбой;
поршень; нержавеющая сталь
1
18*
109262
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
VĆÎÁÐÀÇÍÎÃÎ СЕЧЕНИЯ;
поршень; UHMWPE
3
20
109470
ВИНТ, колпачок, шестигранный;
5/8-11 unc-2A x 12 дюймов (305 мм);
нержавеющая сталь
6
25*
184181
САЛЬНИК, с внутренней резьбой;
горловина; нержавеющая сталь
1
26*
109261
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
VĆÎÁÐÀÇÍÎÃÎ СЕЧЕНИЯ;
горловина; UHMWPE
3
28*
184312
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
VĆÎÁÐÀÇÍÎÃÎ СЕЧЕНИЯ;
поршень; кожа
2
29*
184231
САЛЬНИК, с внешней резьбой; горловина;
нержавеющая сталь
1
30*
184311
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
VĆÎÁÐÀÇÍÎÃÎ СЕЧЕНИЯ;
горловина; кожа
2
33
184618
ШАЙБА, плоская; нержавеющая сталь;
6
* Эти детали включены в комплект ремонта уплотнений 222848,
который может быть приобретен отдельно. Комплекты
переоборудования уплотнений см. на стр. 30 Ć 32.

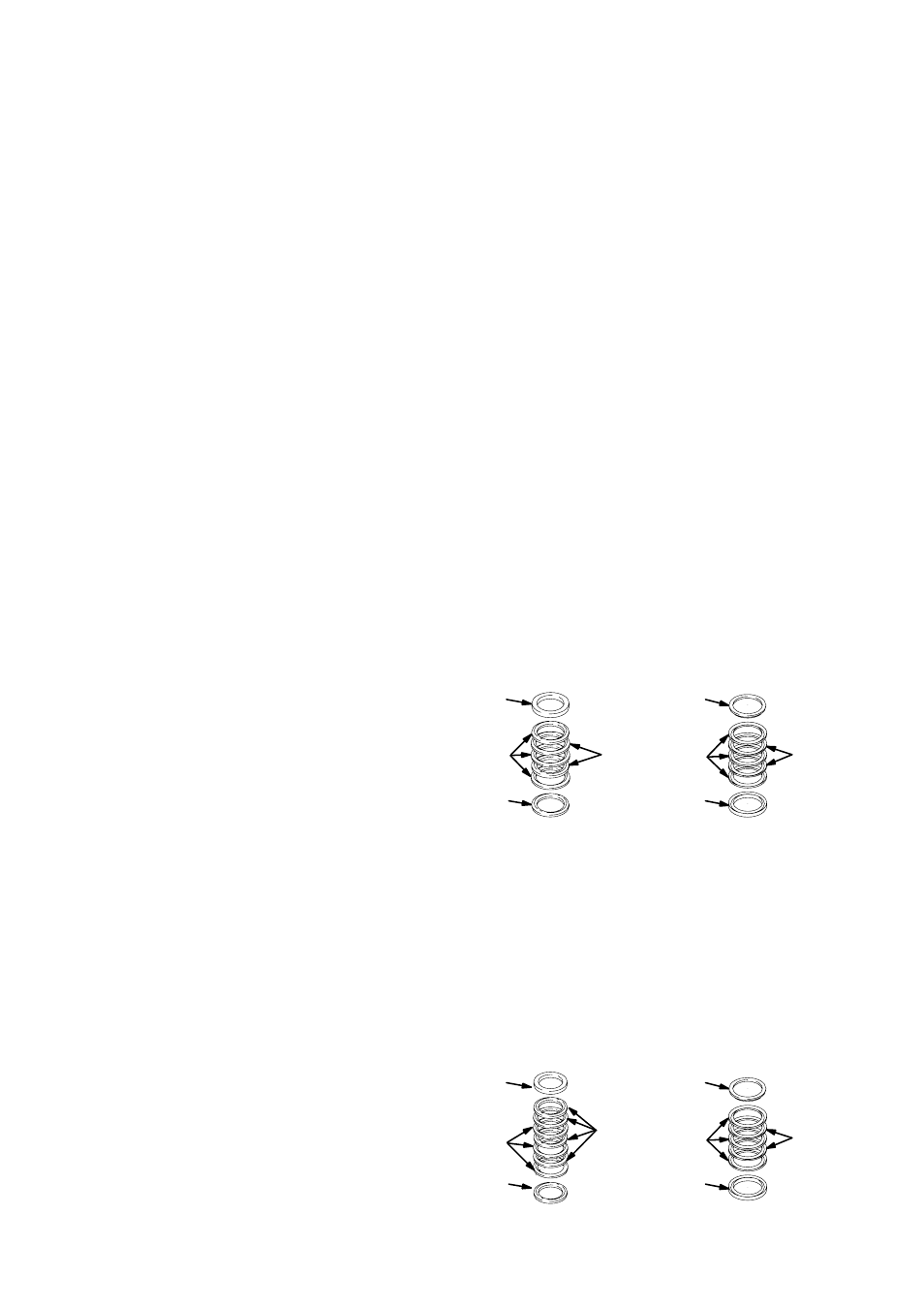

УПЛОТНЕНИЯ ГОРЛОВИНЫ:
КРОМКИ НАПРАВЛЕНЫ ВНИЗ
УПЛОТНЕНИЯ ПОРШНЯ:
КРОМКИ НАПРАВЛЕНЫ ВВЕРХ
0805
0806
СМАЖЬТЕ УПЛОТНЕНИЯ
*18
*13
28*
*25
*26
30*
*29
*11
Поршневой насос 246987 и 246988, серия A
(Уплотнения UHMWPE и кожаные уплотнения с колпачковыми гайками из нержавеющей стали)
Ссыл.
No.
Дет. ¹
Описание
ÊîëĆâî
11*
184232
САЛЬНИК, с внешней резьбой; поршень;
нержавеющая сталь
1
13*
184182
САЛЬНИК, с внутренней резьбой;
поршень; нержавеющая сталь
1
18*
109262
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
VĆÎÁÐÀÇÍÎÃÎ СЕЧЕНИЯ;
поршень; UHMWPE
3
20
109470
ВИНТ, колпачок, шестигранный;
5/8-11 unc-2A x 12 дюймов (305 мм);
нержавеющая сталь
6
25*
184181
САЛЬНИК, с внутренней резьбой;
горловина; нержавеющая сталь
1
26*
109261
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
VĆÎÁÐÀÇÍÎÃÎ СЕЧЕНИЯ;
горловина; UHMWPE
3
28*
184312
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
VĆÎÁÐÀÇÍÎÃÎ СЕЧЕНИЯ;
поршень; кожа
2
29*
184231
САЛЬНИК, с внешней резьбой; горловина;
нержавеющая сталь
1
30*
184311
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
VĆÎÁÐÀÇÍÎÃÎ СЕЧЕНИЯ;
горловина; кожа
4
33
184618
ШАЙБА, плоская; нержавеющая сталь;
6
*ą Эти детали включены в комплект ремонта уплотнений 222850,
который может быть приобретен отдельно. Комплекты
переоборудования уплотнений см. на стр. 30 Ć 32.
УПЛОТНЕНИЯ ГОРЛОВИНЫ:
КРОМКИ НАПРАВЛЕНЫ ВНИЗ
УПЛОТНЕНИЯ ПОРШНЯ:
КРОМКИ НАПРАВЛЕНЫ ВВЕРХ
0805
0806
СМАЖЬТЕ УПЛОТНЕНИЯ
*18
*13
28*
*25
*26
30*
*29
*11
