308148 7
Установка
Заземление
ПРЕДУПРЕЖДЕНИЕ
ОПАСНОСТЬ ВОСПЛАМЕНЕНИЯ И ВЗРЫВА
Перед запуском насоса, заземлите систему,
как описано ниже. Прочтите также раздел
ОПАСНОСТЬ ВОСПЛАМЕНЕНИЯ И ВЗРЫВА
на стр. 5.

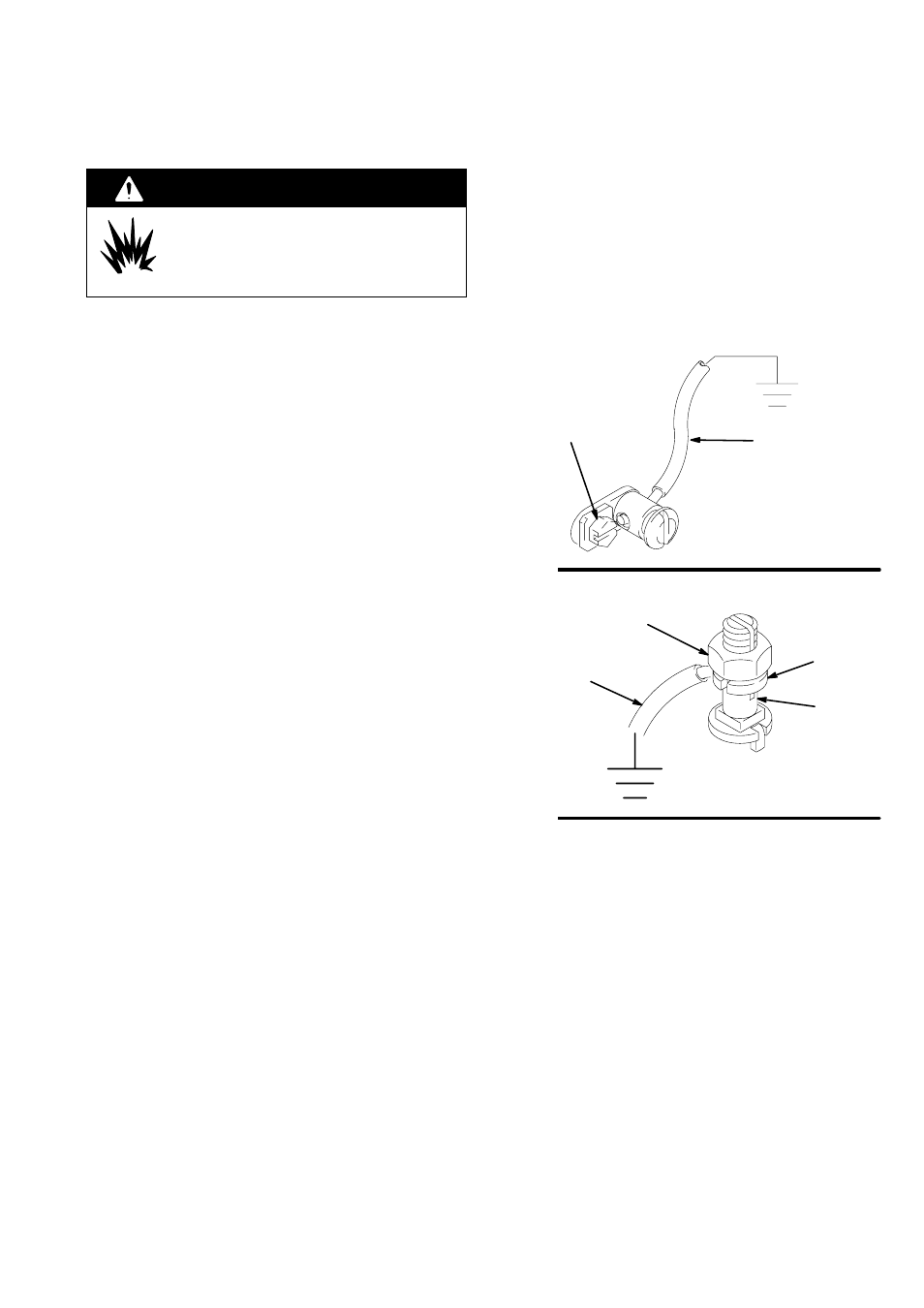

1. Насосы King: используйте провод заземления и зажим.
См. рис. 1. Снимите винт заземления (Z) и вставьте через
проушину кольцевого зажима на конце провода заземления
(Y). Установите винт заземления назад на насос и надежно
затяните его. Подключите другой конец провода заземления
к земле. Провод заземления и зажим, ¹ заказа
детали 222011.
Все другие насосы: используйте провод заземления и зажим.
См. рис. 2. Ослабьте заземлительную обжимную контргайку
(W) и шайбу (X). Вставьте один конец провода заземления
(Y) минимум 1,5 мм@ (12 ga) в прорезь наконечника (Z) и
надежно затяните его. Подключите другой конец провода
заземления к земле. Провод заземления и зажим,
¹ заказа детали 237569.
2. Пневматические и гидравлические шланги: используйте
только электропроводящие шланги.
3. Гидравлические шланги: используйте только заземленные
гидравлические шланги.
4. Воздушный компрессор или гидравлический блок питания:
следуйте рекомендациям изготовителя.
5. Распылитель/раздаточный клапан: заземление достигается
за счет соединения с надлежащим образом заземленным
гидравлическим шлангом или насосом.
6. Контейнер подачи жидкости: согласно Вашим местным
правилам.
7. Обрабатываемый объект: согласно Вашим местным
правилам.
8. Все контейнеры с растворителями, используемые
при промывке, согласно Вашим местным правилам.
Используйте электропроводящие металлические
контейнеры на заземленной поверхности. Не ставьте
контейнер на непроводящую поверхность, например,
бумагу или картон, которые разрывают цепь заземления.
9. Чтобы обеспечить соединение с землей при промывке
или сбросе давления, держите металлическую часть
распылителя/раздаточного клапана, плотно прижав
его к заземленному контейнеру, затем включите
распылитель/клапан.
Рис. 1 TI1052
Y
Z
Ðèñ. 2
W
X
Y
Z
0864
