Детали – Инструкция по эксплуатации Graco Dura-Flo 1800
Страница 25
308148
25

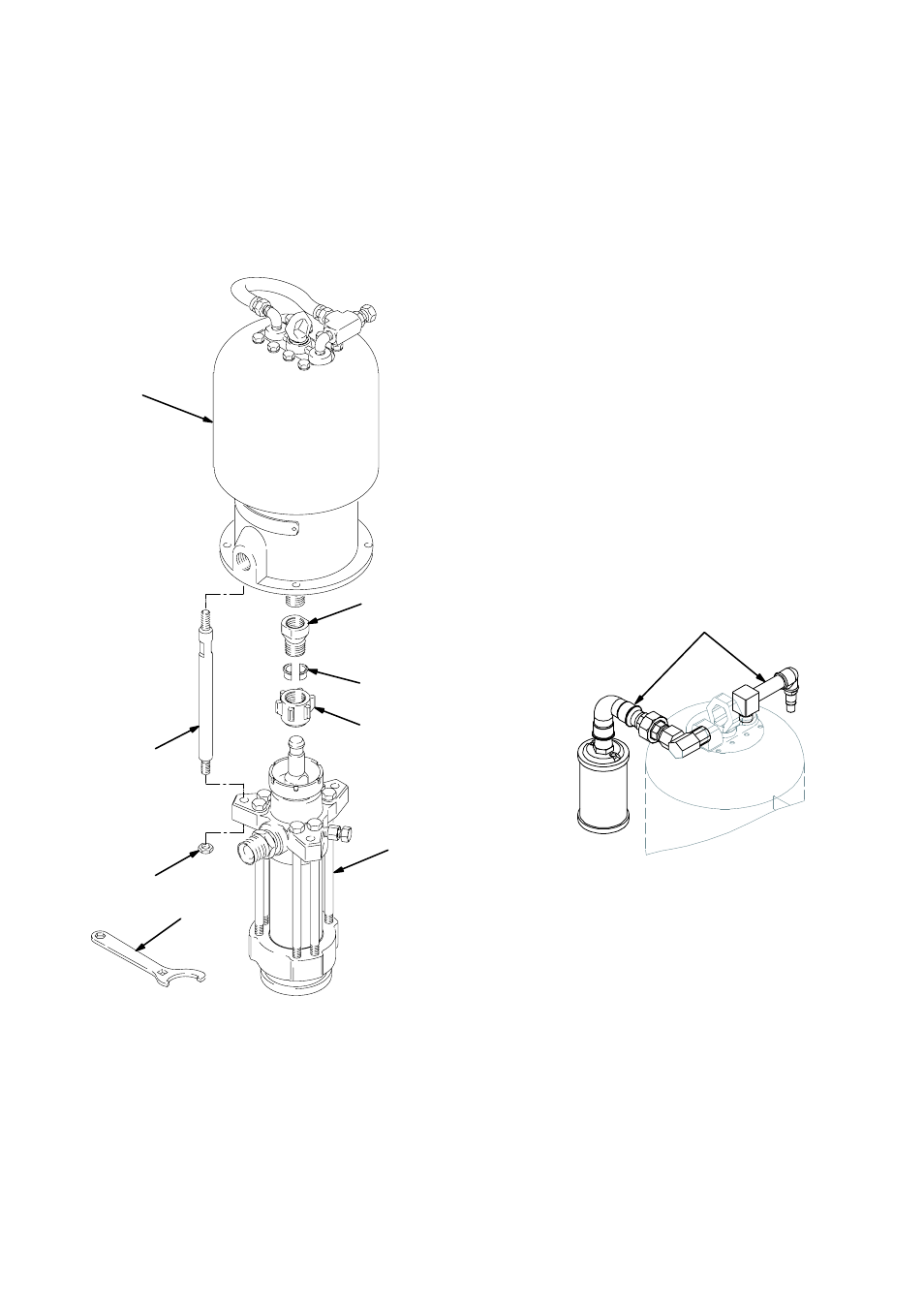

Детали
Насос, серия В, ¹ детали 222895
Коэффициент 28:1, с пневматическим
двигателем Quiet King
Насос, серия А, ¹ детали 253377
Коэффициент 28:1, с пневматическим
двигателем Quiet King
101
105
104}
}106
108}
102}
}107
103}
0568C
Ссыл.
No.
Дет. ¹
Описание
ÊîëĆâî
101
220106
ПНЕВМАТИЧЕСКИЙ ДВИГАТЕЛЬ, King,
quiet Детали указаны в 309348
Используется только в моделях 222895 1
235525
ПНЕВМАТИЧЕСКИЙ ДВИГАТЕЛЬ, King,
quiet Детали указаны в 309348
Используется только в моделях 253377 1
102}
184451
ПЕРЕХОДНИК, соединительная тяга
1
103}
184096
ГАЙКА, муфта
1
104}
184278
ГАЕЧНЫЙ КЛЮЧ, уплотнительная гайка 1
105
222805
НАСОС, поршневой
Детали см. на стр. 28 и 30
1
687055
НАСОС, поршневой
Детали см. на стр. 28 и 30
1
106}
106166
ГАЙКА, шестигранная; M16 х 2,0
3
107}
184452
Тяга, стяжная; 265 мм (10,43 дюйма)
от плеча до плеча
3
108}
184130
КОЛЬЦО, муфта
2
109
249967
КОМПЛЕКТ ВПУСКА И ВЫПУСКА
Используется только в моделях 253377 1
}ąÝòè детали включены в комплект соединений 235414.
Для применений, требующих стяжных тяг из нержавеющей
стали, закажите комплект соединений 222913.
109
Деталь модели 253377
TI7925A
