Установка
Установка
Монтаж
Установите коллектор на планку диаметром 12 мм
(1/2 дюйма). Для фиксации узла пистолета следует
использовать монтажный зажим (H). Убедитесь в том,
что клей наносится правильным образом.
УВЕДОМЛЕНИЕ.
Во избежание переноса тепла на другие компоненты
упаковочной линии следует убедиться в том, что в
системе присутствует изолятор.
1. Ослабьте монтажный зажим с помощью
универсального гаечного ключа диаметром 5 мм и
установите узел пистолета на монтажную планку.
2. Затяните монтажный зажим.
Note
Рядом с аппликатором должно быть
достаточно места для обслуживания и
ремонта.
H

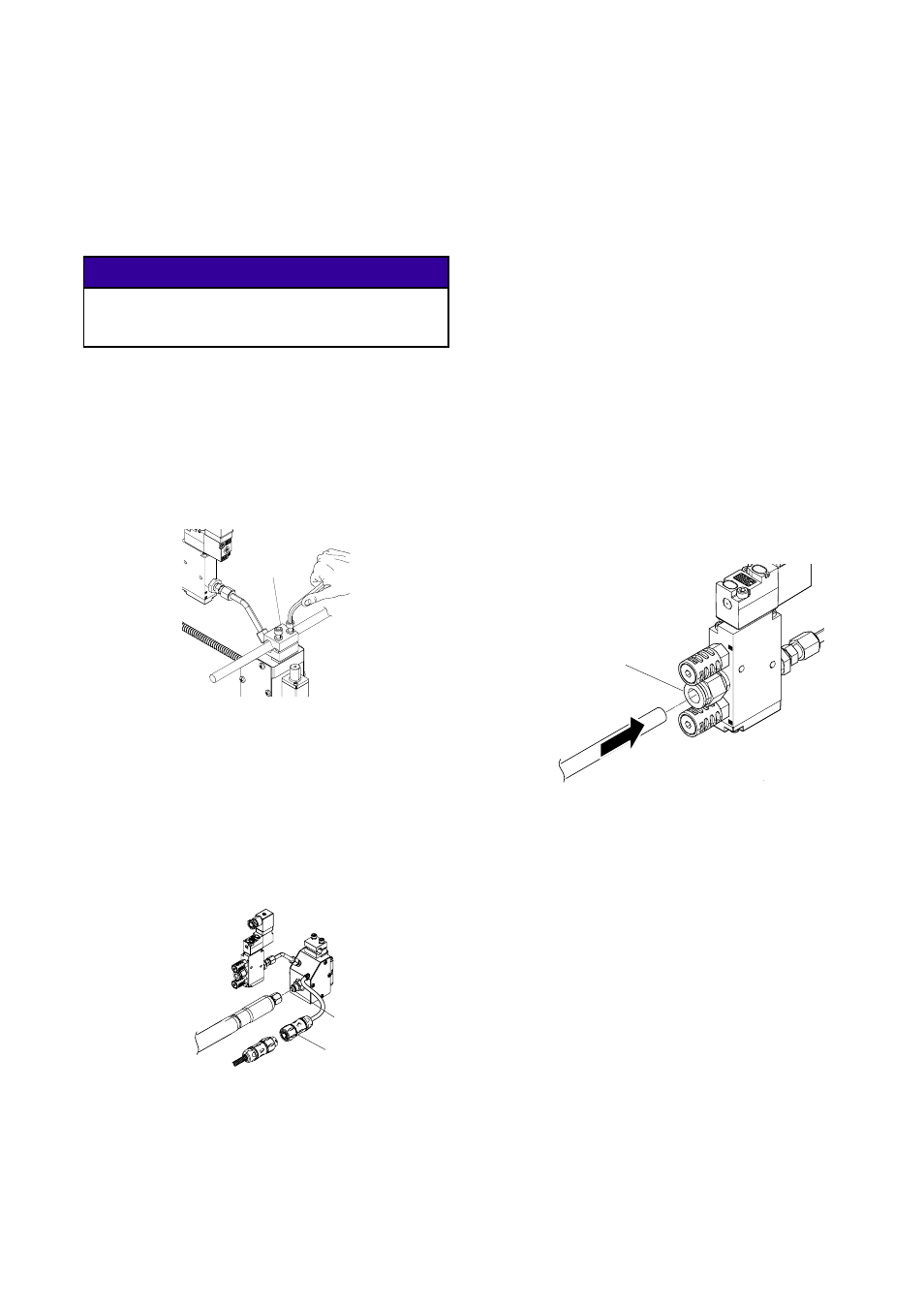

Figure 3 Монтажный зажим
Подключение шланга с
подогревом
1. Подключите выпускной патрубок шланга для
жидкости к впускному патрубку коллектора
для жидкости (E). Затяните фитинг шланга с
помощью двух гаечных ключей диаметром 175 мм
(11/16 дюйма).
M
E
Figure 4 Подключение шланга с подогревом
2. Подключите набор (M) кабелей к шлангу.
3. Подключите впускной патрубок шланга к
выпускному патрубку системы расплавителя.
Инструкции по установке см. в руководстве по
эксплуатации шланга с подогревом.
4. Подключите набор кабелей шланга к расплавителю.
Инструкции по установке см. в руководстве по
эксплуатации шланга с подогревом.
Подключение
электромагнитного
клапана
1. Подключите впускной трубопровод для воздуха
диаметром 0,95 см (3/8 дюйма) к чистому, сухому и
лишенному смазки устройству для подачи воздуха
и вставному фитингу (L) для подачи воздуха.
L
Figure 5 Впускной фитинг для воздуха
2. Подключите электромагнитный клапан к сигналу 24
В постоянного тока или 110 В переменного тока.
См. раздел
Подключение пускового устройства
.
В случае использования аппликаторов без
электромагнитного клапана необходимо следующее.
• Используйте электромагнитные клапаны с
переключателем режима.
• Убедитесь в том, что используемый вами
электромагнитный клапан подключен к коллектору
с трубопроводом, рассчитанным на температуру
204 °C (400 °F).
• Убедитесь в том, что электромагнитный клапан
рассчитан на использование при высоких
температурах.
