Сведения о компонентах системы
Сведения о компонентах
системы
A
C
B
A
D
E
F
G
H
J
M
K
K
L
N

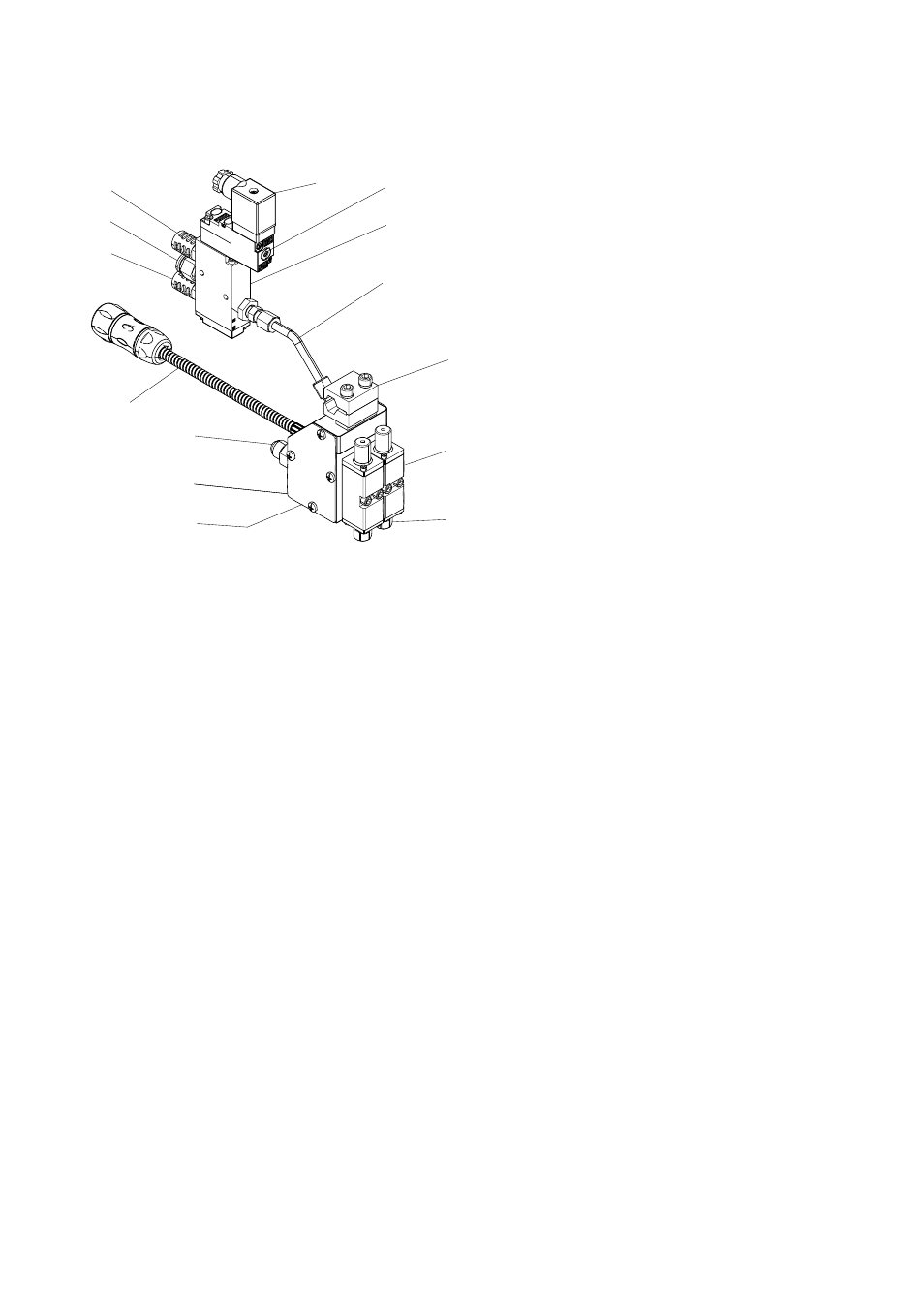

Figure 1 На рисунке представлена двухмодульная
конфигурация.
A
Модуль подачи
B
Выпускной патрубок для жидкости
C
Фильтр для жидкости
D
Коллектор
E
Впускной патрубок для жидкости (9/16–18, –6
JIC, с раструбом 37°)
F
Набор кабелей
G
Трубка для воздуха
H
Монтажный зажим (диаметр планки 1,27 см
(1/2 дюйма}
J
Электромагнитный клапан (24 В постоянного
тока, 110 В переменного тока); в
комплектации не со всеми моделями
K
Шумоглушитель
L
Впускной патрубок для воздуха (диаметр
трубопровода 0,95 см (3/8 дюйма}
M
Ручной переключатель режима
N
Электрический разъем электромагнитного
клапана
332386D
7
