Спецификация деталей

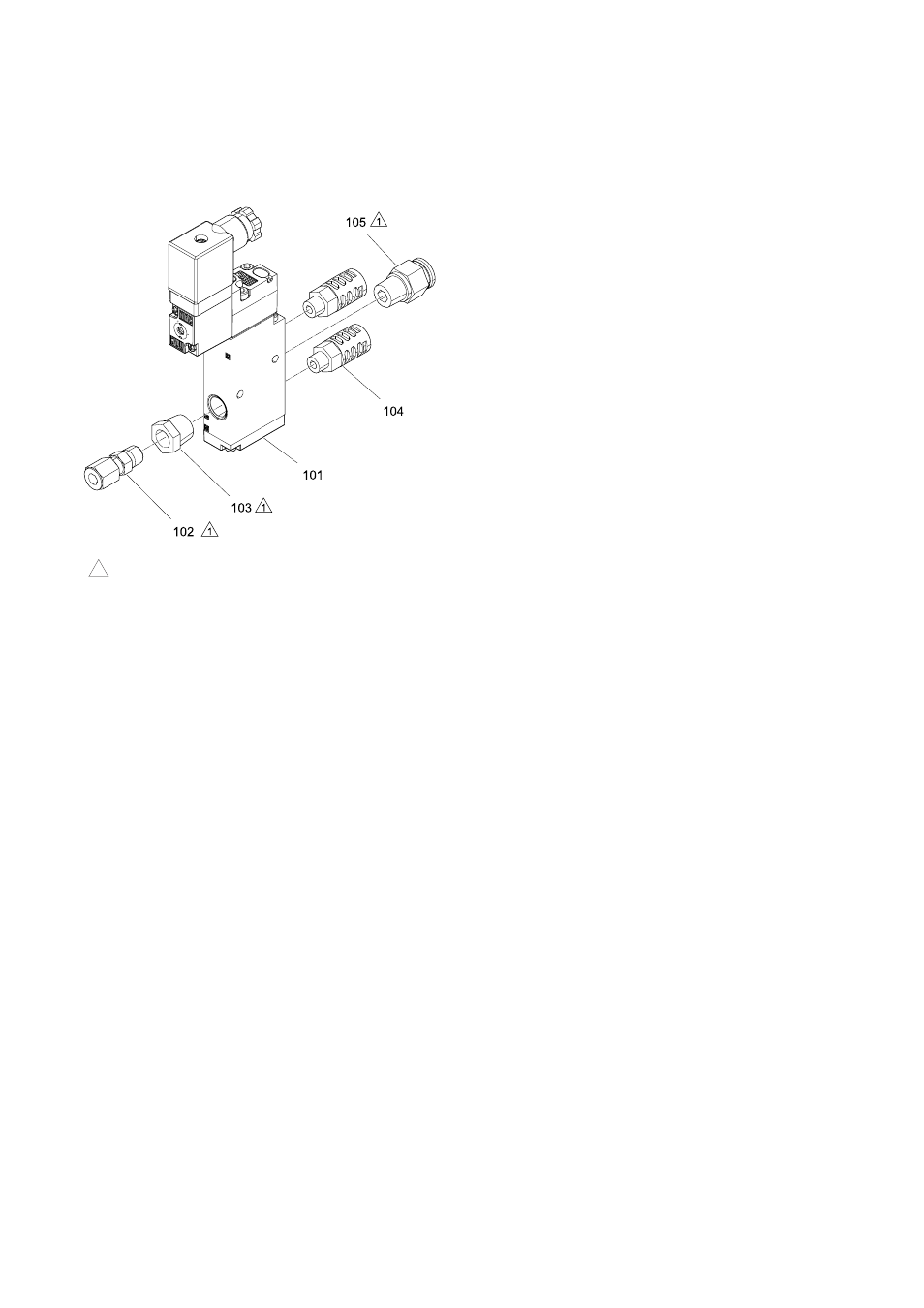

Комплекты деталей электромагнитных клапанов
24P239, электромагнитный клапан 24 В постоянного тока
24P240, электромагнитный клапан 110 В переменного тока
1
Нанесите герметик для резьбовых соединений
на резьбу.
Сп-
рав.
№
Арт. № Описание Ко-
л-во
101 - - - КЛАПАН электромагнитный
трехходовой с пружинным
возвратом, 24 В
постоянного тока; только
24P239
1
- - - КЛАПАН электромагнитный
трехходовой с пружинным
возвратом, 120 В
переменного тока; только
24P240
1
Сп-
рав.
№
Арт. № Описание Ко-
л-во
102 100113 РАЗЪЕМ охватываемый 1
103 24P900 ВТУЛКА, 1/4 npt x 1/8 npt,
латунь
1
104 24P282 ГЛУШИТЕЛЬ, 1/8 npt,
полипропилен
1
105 121140 ФИТИНГ прямой, наружный
диаметр трубки 3/8 x 1/4 npt
1
332386D 35
