Ремонт
12. Установите провод заземления в коллектор (1).
Note
Убедитесь в том, что звездчатая шайба
(20) располагается под кольцевой клеммой
заземления.
13. Вставьте резистивный датчик (R) температуры
и тепловой предохранитель (T) в отверстия
коллектора (1). См.
.
Note
Не наносите смазку на резистивный
датчик температуры или тепловой
предохранитель.
14. Вставьте клеммную колодку (5) и картриджи (3)
нагревателей в коллектор (1).
УВЕДОМЛЕНИЕ.
Не сжимайте провода, вставляя клеммную
колодку в коллектор, во избежание снятия
изоляции или отключения проводов. В
результате снятия изоляции может произойти
короткое замыкание резистивного датчика
температуры или нагревателей, вследствие
чего отказавшее оборудование понадобится
заменить.
15. Установите на место крышку (189) коллектора.
16. Подключите набор (17) кабелей к шлангу с
подогревом.
17. Подключите корпус разъема питания
электромагнитного клапана к этому клапану.
R
T

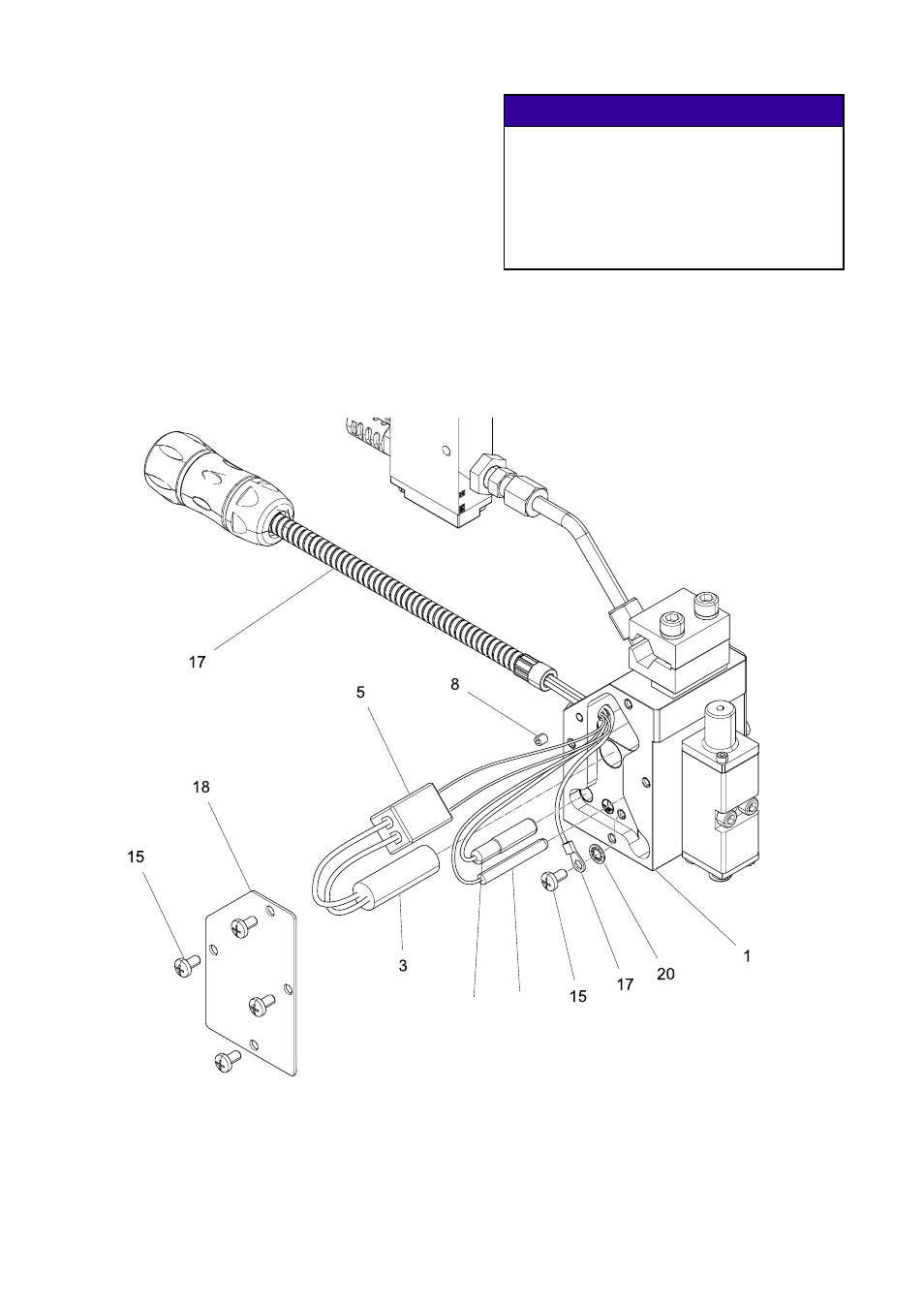

Figure 14 Детали для ремонта
